192 I/O: Rückseite - DigiDesign 192 I/O Handbuch

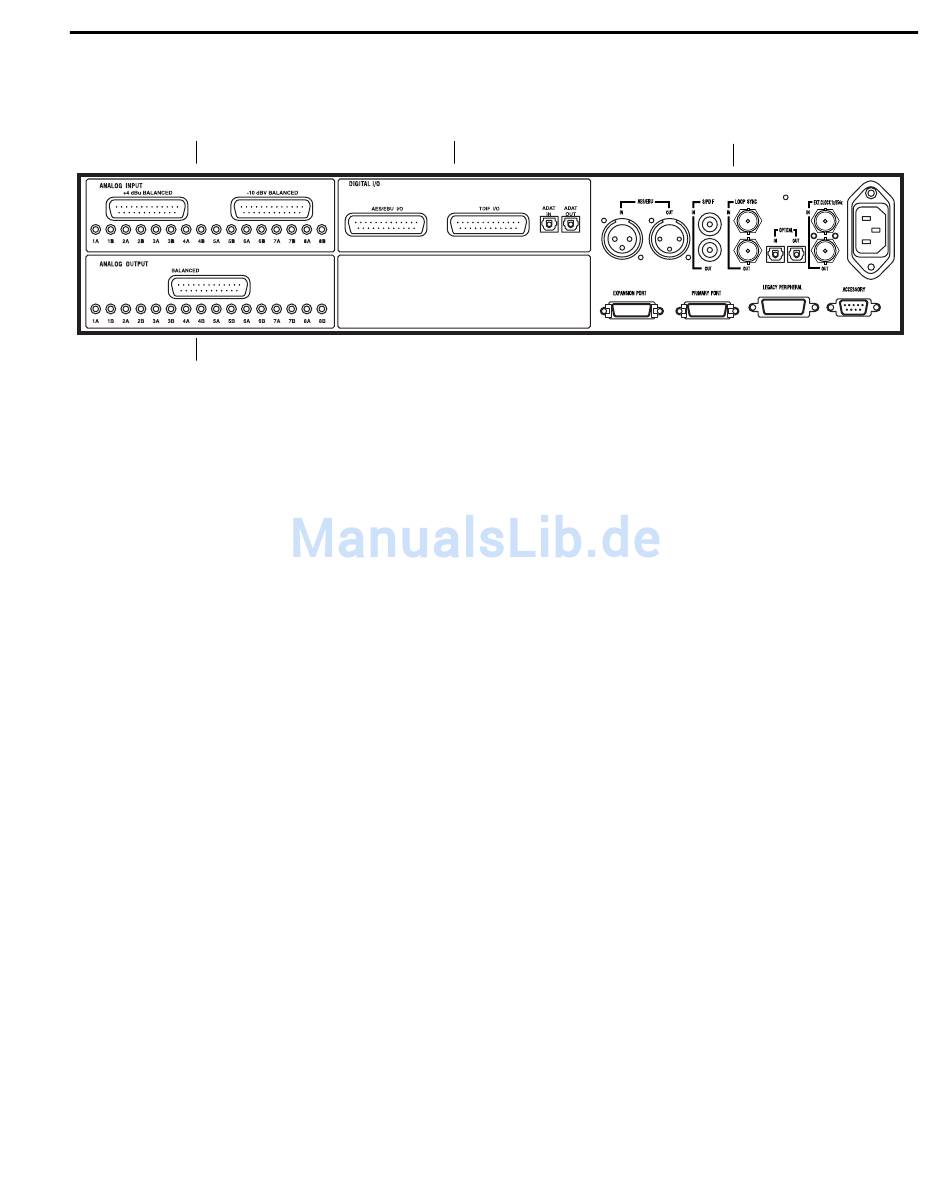

192 I/O: Rückseite
Einschub 1: Analog In-Karte
Einschub 2: Analog Out-Karte
192 I/O: Rückseite
Obwohl das 192 I/O ein 16-Kanal-Interface ist,
verfügt es über bis zu 50 Eingänge und
Ausgänge, die Pro Tools-Kanälen zugewiesen
werden können.
Wenn Sie eine Zusatzkarte installieren, stehen
sogar noch mehr Eingänge/Ausgänge zur
Verfügung (je nach Karte insgesamt 58, 66 oder
74 Eingänge und Ausgänge). Siehe Anhang A,
„Hinzufügen oder Entfernen von Interface-
Karten".
I/O-Karten
Das 192 I/O bietet vier Einschübe für I/O-
Karten. Die Einschübe 1-3 enthalten
nacheinander eine Analog In-, eine Analog
Out- und eine Digital I/O-Karte. Der vierte
Einschub dient zur Erweiterung, wenn Sie eine
zusätzliche Audiokarte erwerben wollen.
Einschub 3: Digital I/O-Karte
Leerer Einschub für Zusatzkarte
Analog Input-Karte
Dieser Abschnitt enthält Anschlüsse für acht
analoge Audio-Eingangskanäle, die mit 24 Bit,
192 kHz A/D-Wandlern ausgestattet sind. Für
jeden Eingangskanal stehen zwei eigene Input
Trim-Regler zur Verfügung. Des Weiteren ist
eine Soft-Clip-Limiter-Funktion vorhanden,
mit der eine digitale Übersteuerung vermieden
werden kann. Weitere Informationen hierzu
finden Sie unter „Input Trim-Regler" auf Seite 6
und „Soft Clip-Limiting" auf Seite 23.
Die Eingänge sind als zwei diskrete DB-25-
Anschlüsse ausgelegt, wobei einer für den
Betrieb mit +4 dBu und einer für den Betrieb
mit -10 dBV vorgesehen ist. Siehe Anhang B,
„Pin-Belegungen der DB-25-Anschlüsse".
+4 dBu (symmetrisch)
Dieser DB-25-Anschluss stellt acht
symmetrische Eingangskanäle mit einem
nominalen Betriebspegel von +4 dBu zur
Verfügung.
Enclosure
Kapitel 2: 192 I/O: Überblick 5
