Heben Sie die Karte leicht an, damit die
8
Bauteile an der Unterseite nicht mit dem
Gehäuse in Berührung kommen, und schieben
Sie sie vorsichtig in den Einschub.

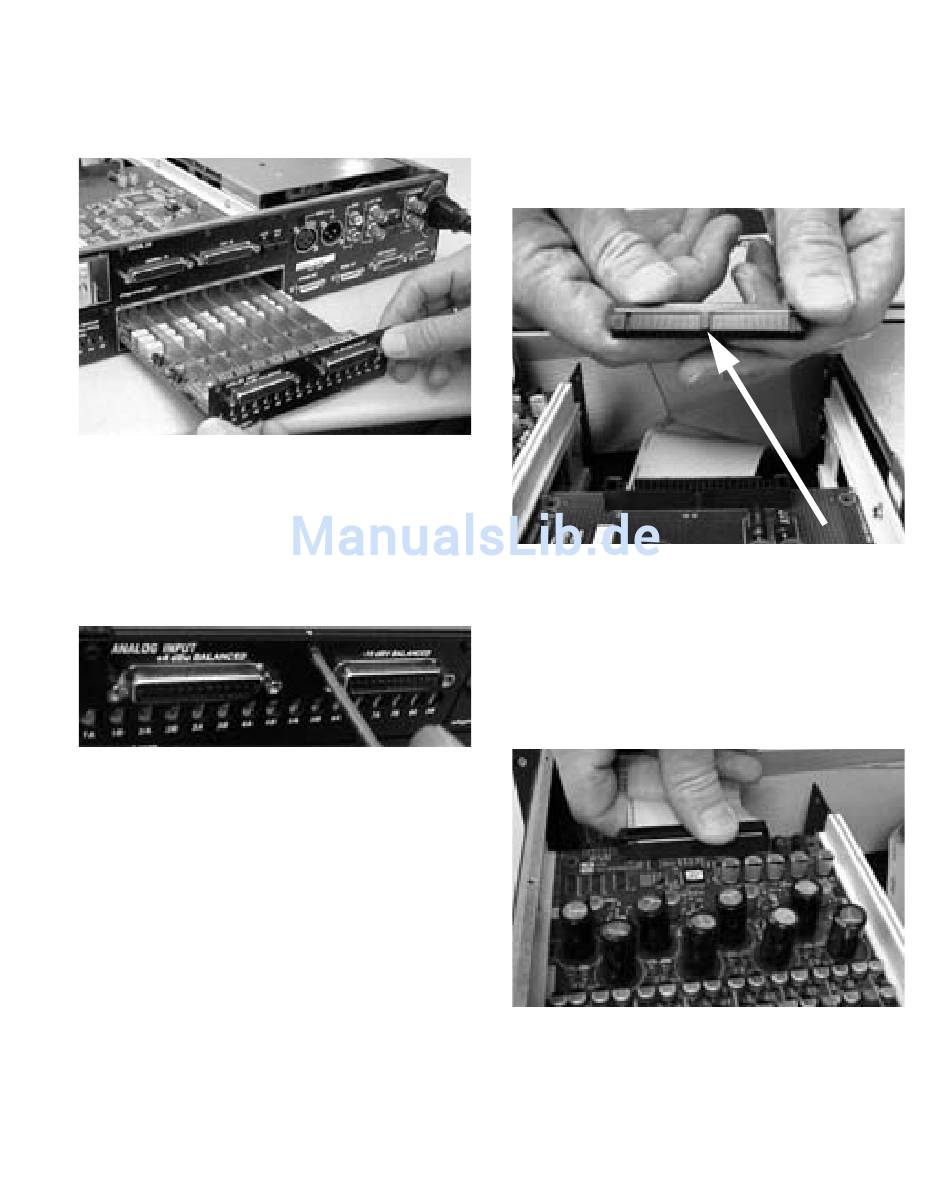

Heben Sie die Karte an und schieben Sie sie in den
Einschub
Befestigen Sie die Karte an der Rückseite des
9
192 I/O mit den gleichen Schrauben, mit denen
die Abdeckung des leeren Einschubs befestigt
war.
Befestigen der Karte an der Rückseite des 192 I/O
In der Mitte des 50-poligen Kabels, das am
10
Gehäuse des 192 I/O angeschlossen wird,
befindet sich eine Nase. Diese Nase ist nur an
einer Seite des Steckers und passt in die
entsprechende Kerbe auf einer Seite des 50-
poligen Anschlusses auf der Karte.
Die Nase am 50-poligen Kabel und die passende Kerbe
am 50-poligen Anschluss auf der Karte
Drücken Sie den Stecker in den Anschluss auf
11
der Karte. Die Nase am Stecker muss genau auf
die Kerbe im Anschluss ausgerichtet sein.
Achten Sie darauf, dass Sie keine Pins verbiegen
oder die Karte zu stark belasten.
Anschließen des 50-poligen Kabels an die Karte
