So routen Sie Pro Tools-Kanäle auf mehrere 192
I/O-Ausgänge:
Klicken Sie im Hardware Setup-Dialogfeld auf
1
das Popup-Menü für das Pro Tools-
Ausgangspaar, das mehrfach zugewiesen werden
soll (z.B. 1–2, 3–4, 15–16). Jedes Paar ist
standardmäßig einem 192 I/O-Ausgangspaar
zugewiesen, mit Ausnahme von Analog Outputs
1–2, die standardmäßig auf die Zweikanal
Digital [Encl]-Paare gespiegelt sind.
Wählen Sie einen der Ausgänge aus, auf den
2
der Pro Tools-Ausgang geroutet werden soll.
Halten Sie Ctrl/Strg gedrückt und klicken Sie
3
auf die gewünschten zusätzlichen Ausgänge.
Das Auswählen mehrere Ausgangsformate hat
keinen Einfluss auf die Anzahl der Time Slots.
Das Multiplexing von Audio geschieht im
Peripheriegerät, nicht in der Software oder dem
Computer.

Einstellen der Betriebspegel

Das Hardware Setup-Dialogfeld enthält
Abschnitte, in denen Sie die I/O-Einstellungen
(z.B. die Betriebspegel für Ein- und Ausgänge)
für das 192 I/O vornehmen können.

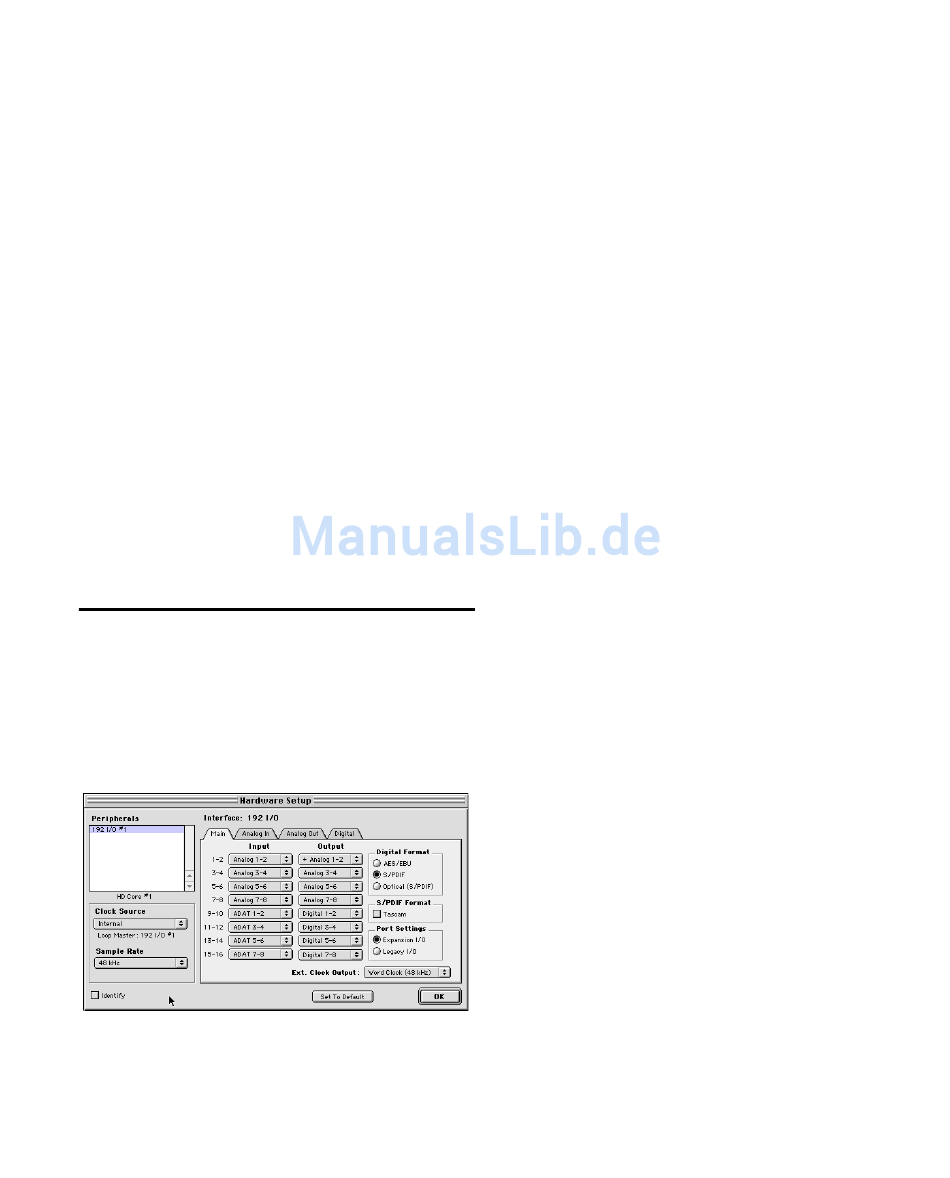

Hardware Setup-Dialogfeld mit 192 I/O als primäres
Audio-Interface mit Standardeinstellungen
Auswählen des Betriebspegels
+4 dBu oder -10 dBV
Das 192 I/O bietet zwei DB–25-Breakout-
Anschlüsse für zwei Sätze von jeweils acht
Eingängen, welche jeweils auf +4 dBu und -10
dBV eingestellt werden können.
Es sind jedoch keine Ausgänge mit -10 dBV
vorhanden. Die analogen Ausgänge liegen in
Form eines einzelnen DB–25-Anschlusses mit
einem Betriebspegel von +4 dBu vor.
Informationen über Ausgangspegel
Es ist wichtig, dass Sie bestimmen, welcher
Signalpegel für Ihr Studio geeignet ist. Im
+4 dBu-Betriebsmodus ist das 192 I/O ein
digitales 24-Bit-Audiogerät, das Audiosignale
von bis zu + 26 dBu über +4 dBu-Ein-/Ausgang
erzeugen kann. Der Standard-Headroom-Wert
ist 18 dB. Dies entspricht einem maximalen
Ausgangspegel von +22 dBu.
Lesen Sie im Handbuch zum Mischpult, Verstärker
oder Effektprozessor nach, ob das Gerät für diese
Belastung ausgelegt ist. Sind die anderen Geräte im
Studio nicht für diese Belastung ausgelegt, sollten
Sie den Headroom-Wert von Pro Tools senken.
Output Trims
Ausgangspegel 18 dB und 20 dB
Das 192 I/O hat zwei Output Trims für jedes
Ausgangssignal. Sie können zwischen diesen
Output Trim-Pegeln in der Software
umschalten. Output Trim A ist werkseitig auf
einen Headroom von 18 dB kalibriert. Output
Trim B ist auf einen Headroom von 20 dB
kalibriert. Wenn Sie die Eingänge auf einen
Headroom von 20 dB einstellen wollen,
aktivieren Sie Output Trim B und folgen Sie den
Anweisungen zum Kalibrierungsmodus im
Pro Tools-Referenzhandbuch.
Kapitel 3: Installationshinweise 21
