Beispiel einer Studiokonfiguration ohne Mischpult
Mikrofon, Vorverstärker,
Mic, Preamp,
Direct Box, Synth, etc.
Direct Box, Synth usw
Analoge
Analog
Audio-
Audio
Eingänge
Inputs
Analoge
Analog
Audio-
Audio
Ausgänge
Outputs
Verstärker und
Power Amp
Lautsprecher and Speakers

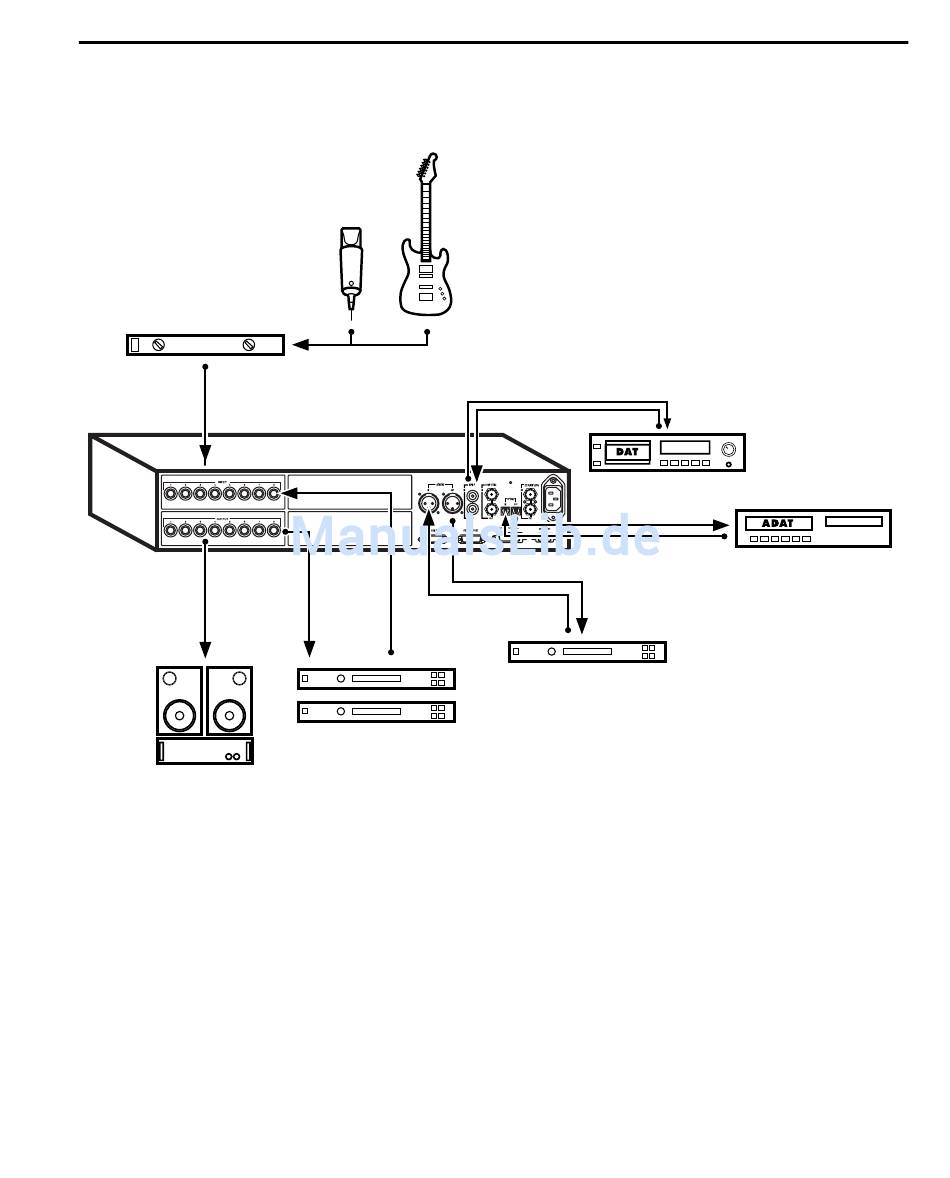

Abbildung 2. Beispiel einer Studiokonfiguration ohne Mischpult
Analoge
Analog
Audio-
Audio
Ein-/Aus-
ins/outs
gänge
Other Effects Devices Andere Effektgeräte
Digital Input/Output
Digital Inputs/Outputs
zu DAT-Rekorder To DAT Recorder
DAT-Rekorder
DAT Recorder
Optical in/out
Optical In/Out zu ADAT
to ADAT
Digitales Effekgerät (auf
Digital Effects Device
(set to external sync)
„external sync" eingestellt)
ADAT
ADAT
Kapitel 3: Installationshinweise 15
