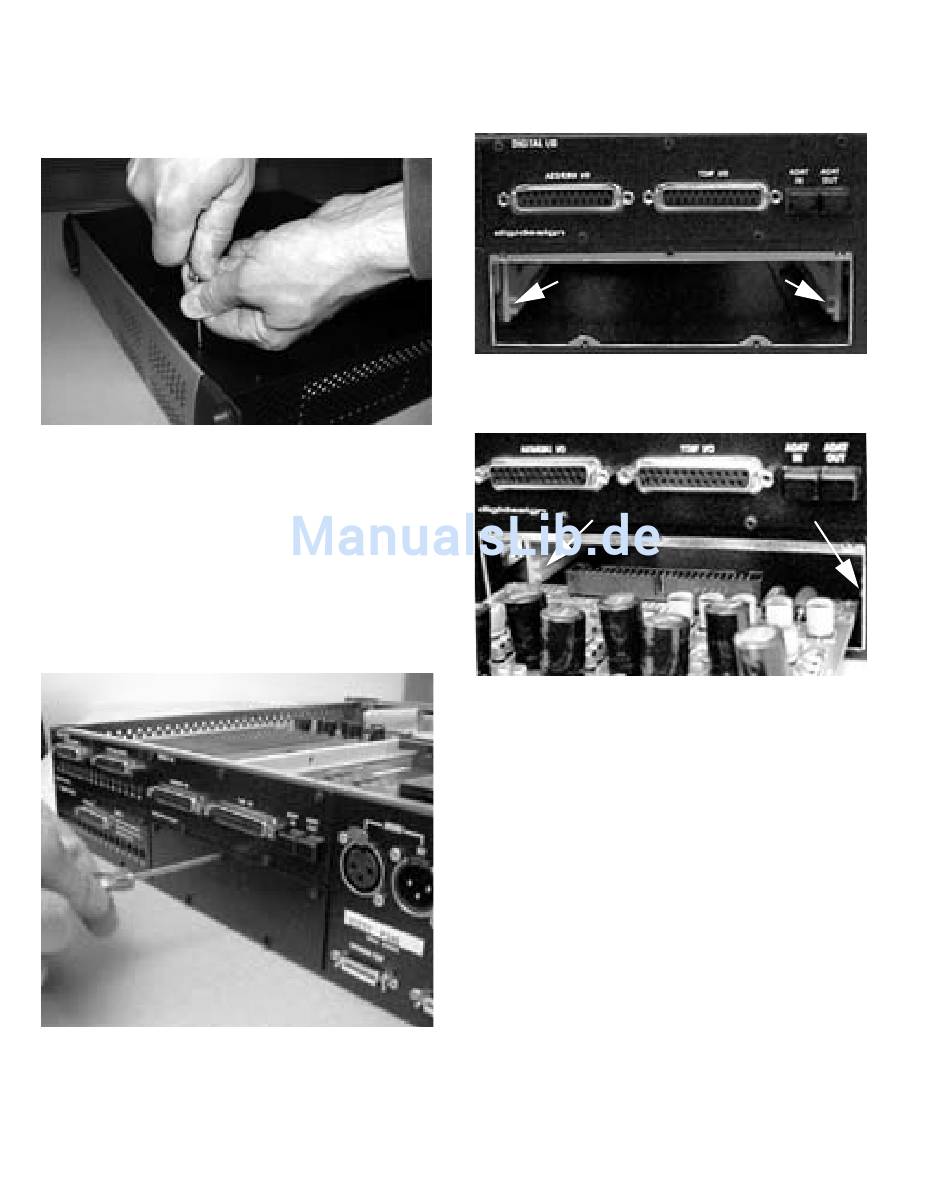

Entfernen Sie die 16 kleinen
3
Kreuzschlitzschrauben am Rand der oberen
Abdeckung. Bewahren Sie alle Schrauben
sorgfältig auf.
Entfernen der Schrauben an der oberen Abdeckung
Heben Sie die Abdeckung des 192 I/O ab und
4
legen Sie sie zur Seite.
Entfernen Sie die fünf Schrauben an der
5
Abdeckung des leeren Einschubs. Bewahren Sie
diese Schrauben gut auf und achten Sie darauf,
dass sie eine andere Größe besitzen als die der
oberen Abdeckung.
Entfernen der Einschubabdeckung
28 192 I/O-Handbuch
Der leere Einschub enthält seitlich
6
Führungsschienen, in denen die Karte
eingeschoben wird.
Führungsschienen Führungsschienen
Die Führungsschienen an den Seiten des leeren
Einschubs
Führungsschienen
Schieben Sie die Karte in die Führungsschiene.
Schieben Sie die Karte in die seitlichen
7
Führungsschienen.
