Kopfhörerausgang
An die Kopfhörerbuchse können Sie Ihren Stereo-Kopfhörer anschließen. Sie ist für 6,3 mm-
Stereoklinkenstecker ausgelegt. An diesem Ausgang liegen auf die analogen Ausgänge 1-2 des
Pro Tools LE-Systems geroutete Audiosignale an. Bei ausgeschaltetem Computer ist der
Kopfhörerausgang im Abhörmodus deaktiviert (weitere Informationen zum Abhörmodus finden Sie
unter „Monitor Mode-Taste" auf Seite 26).

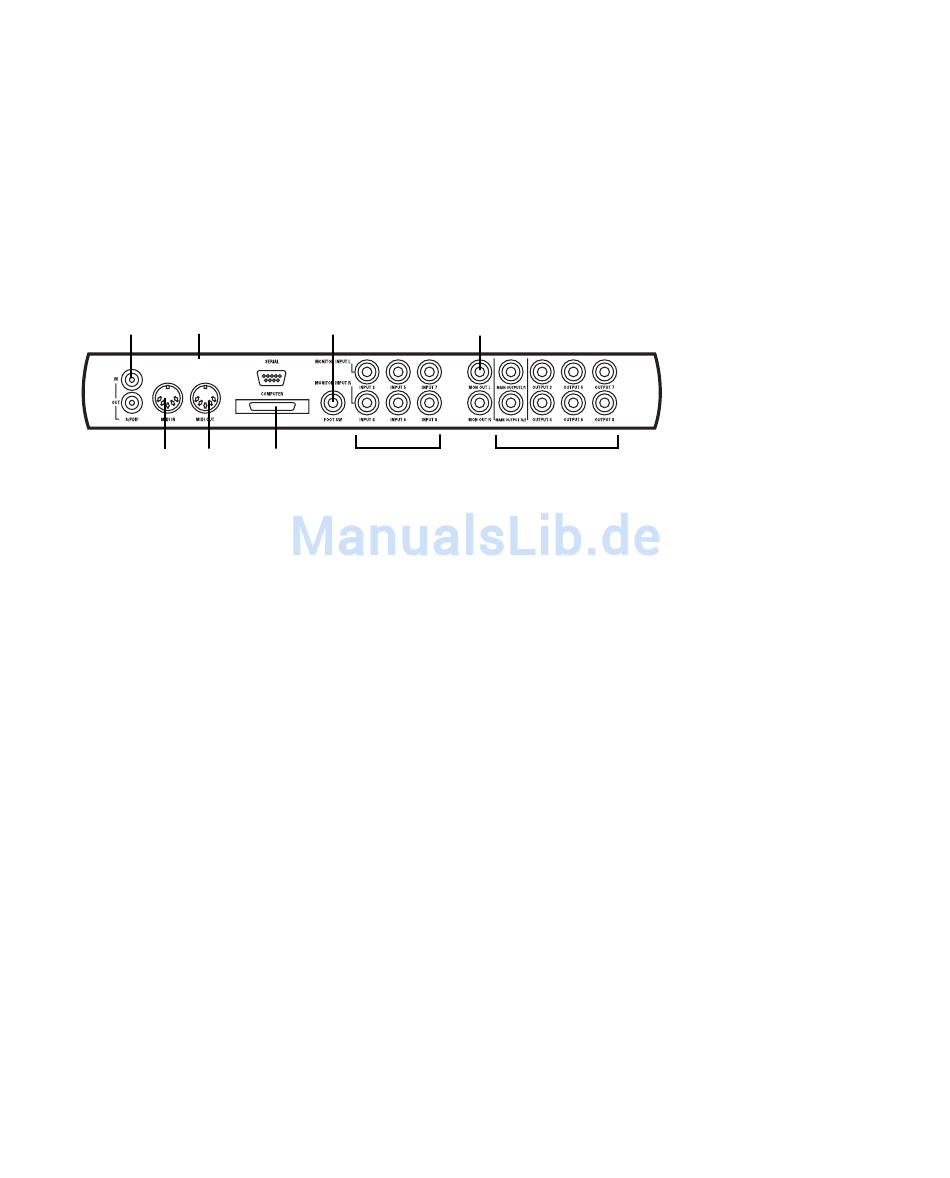

Anschlüsse auf der Rückseite der Digi 001 I/O Box
digitale S/
PDIF-Ein- und
Serien-
Ausgänge
nummer
123456789
MIDI In-
MIDI Out-
Computer-
Port
Port
anschluss
Digitaler S/PDIF-Eingang/Ausgang
Das Sony Philips Digital Interface Format (S/PDIF) kommt in vielen professionellen und semi-
professionellen CD-Spielern und DAT-Rekordern zum Einsatz. Die S/PDIF-Eingangs-/Ausgangs-
Anschlüsse sind als unsymmetrische Phono- bzw. RCA-Cinchbuchsen ausgelegt. Über die zwei
Innenleiter wird der digitale Datenstrom mit der vollen Wortbreite von 24 Bit übertragen. Um
elektromagnetische Einstreuungen zu vermeiden, sollten Sie koaxiale 75-Ohm-Kabel mit einer Länge
von maximal 10 Metern verwenden.
MIDI-Eingang/Ausgang
Durch die MIDI-Buchsen auf der Digi 001 I/O Box kann Digi 001 als MIDI-Interface fungieren. Bei der
Installation der Pro Tools LE-Software wird ein MIDI-Treiber mitinstalliert, der vom Multimedia-
Setup unter Windows bzw. beim Aktualisieren der Einstellungen von MIDI Cards & Interfaces im
OMS-Setup (Macintosh) erkannt wird. Über den MIDI-Eingang und -Ausgang können 16 MIDI-
Kanäle empfangen und gesendet werden. Die Buchsen sind für Standard-5-Pin-MIDI-Kabel ausgelegt.
Der MIDI-Eingang/Ausgang von Digi 001 kann parallel zu anderen MIDI-Interfaces betrieben
werden.
Computeranschluss
Über diesen Anschluss wird die I/O Box mit der Digi 001 PCI-Karte verbunden. Das dazu erforderliche
Kabel ist im Lieferumfang enthalten.
Anschluss für
Abhör-
Fußschalter
ausgänge
analoge
Eingänge 3-8
analoge
Ausgänge 1-8
Kapitel 4: Verkabelung Ihres Studios
27
