1-50Hz Alimentation monophasée 50Hz
S Puissance à 50%
50
IP23C Degré de protection de la carcasse. Degré 3
en tant que deuxième chiffre signifie que cette
machine peut être utilisée à l'extérieur
sous la pluie. C: la lettre additionnelle C
signifie que la machine est protégée contre
l'accès d'un outil (diamètre 2,5 mm) aux
pièces sous tension du circuit d'alimentation.
S Indiquée pour opérer dans des milieux avec
risque accru.
NOTE: Indiquée pour opérer dans des milieux avec
degré de pollution 3 (voir IEC 60664-1)
2.3 DESCRIPTION DES PROTECTIONS
2.3.1 Protection thermique
Cette machine est protégée par un thermostat empê-
chant le fonctionnement de la machine lors du dépasse-
ment des températures admises. Dans ces conditions le
ventilateur continue à fonctionner et le display affichera le
code d'erreur E1.
3 INSTALLATION
L'installation de la machine doit être exécutée par du per-
sonnel expert. Tous les raccordements doivent être exé-
cutés conformément aux normes en vigueur et dans le
Q
O
B
A
P
S
T
R
U
16
plein respect de la loi sur la prévention des accidents.
(norme CEI 26-10 - CENELEC HD 427).
1. Placer le poste à souder dans une position stable et
sûre. La circulation de l'air doit être dégagée à l'en-
trée et à la sortie et la machine doit être protégée
contre l'entrée de liquides, saleté, limailles métal-
liques, etc.
2. Contrôler que la tension d'alimentation correspond à
la tension indiquée sur la plaquette des données
techniques du poste à souder.
Brancher une prise de capacité suffisante sur le cor-
don d'alimentation en s'assurant que le conducteur
vert/jaune est branché sur la borne de terre.
La capacité de l'interrupteur magnéto-thermique ou
des fusibles, en série à l'alimentation, doit être égale
au courant I1 absorbé par la machine.
Toute éventuelle liaison de raccordement doit avoir
une section suffisante au courant I1 absorbé.
3. Aux porteurs de stimulateurs cardiaques il est
défendu d'utiliser la machine ou de s'approcher
des câbles.
4. Enfoncer la fiche du câble de masse dans la prise (U
ou V) et tourner en sens horaire.
5. Enfoncer la fiche du pistolet dans la prise (U ou V) et
tourner en sens horaire.
6. Brancher le connecteur de commande 3 pôles sur la
prise prévue à cet effet ; si le cycle manuel « MAN » a
été sélectionné, le cycle de pointage débute en
D
C
E
F
G
H
I
L
M
N
W
V

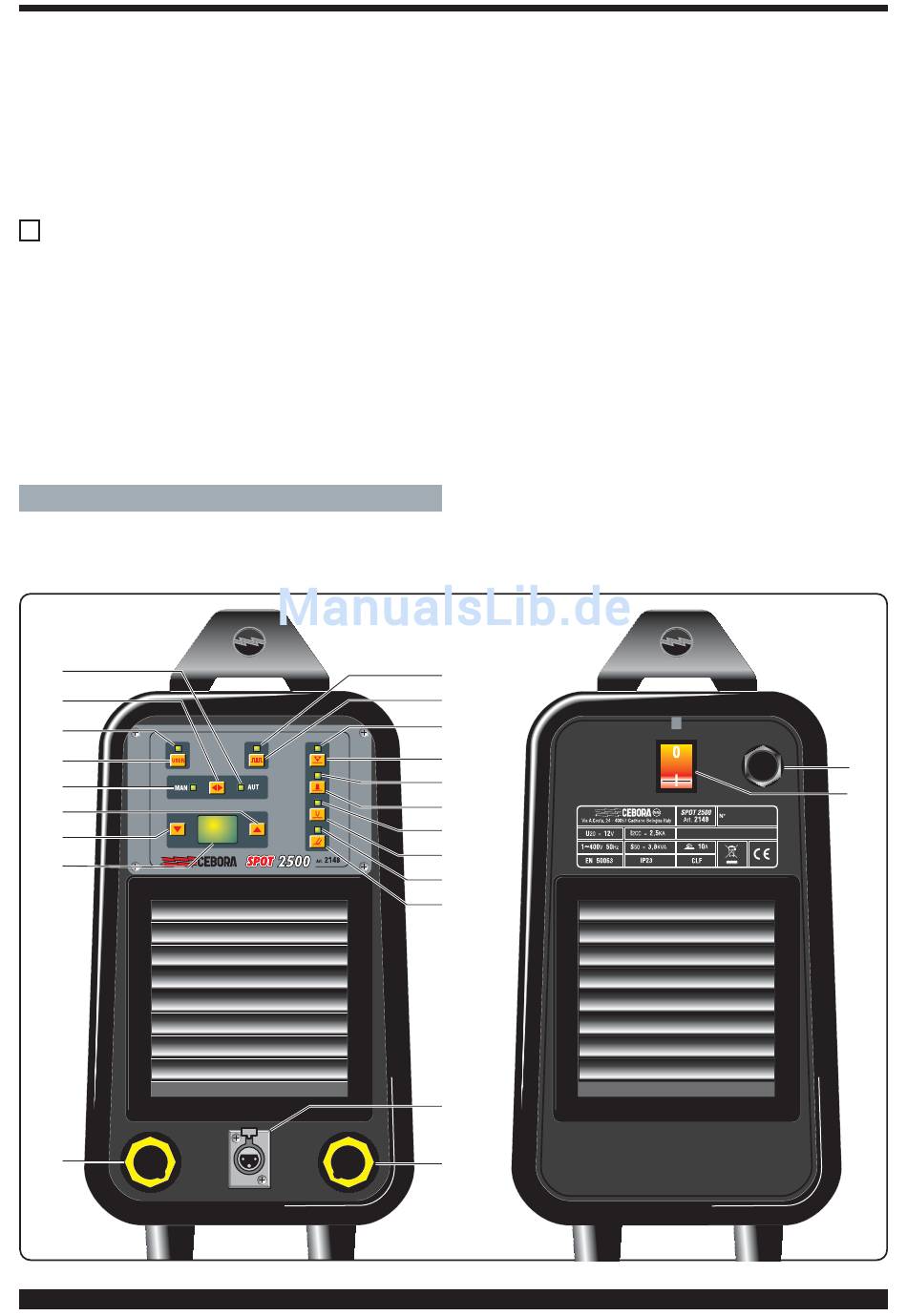

Fig. 1
Y
X
