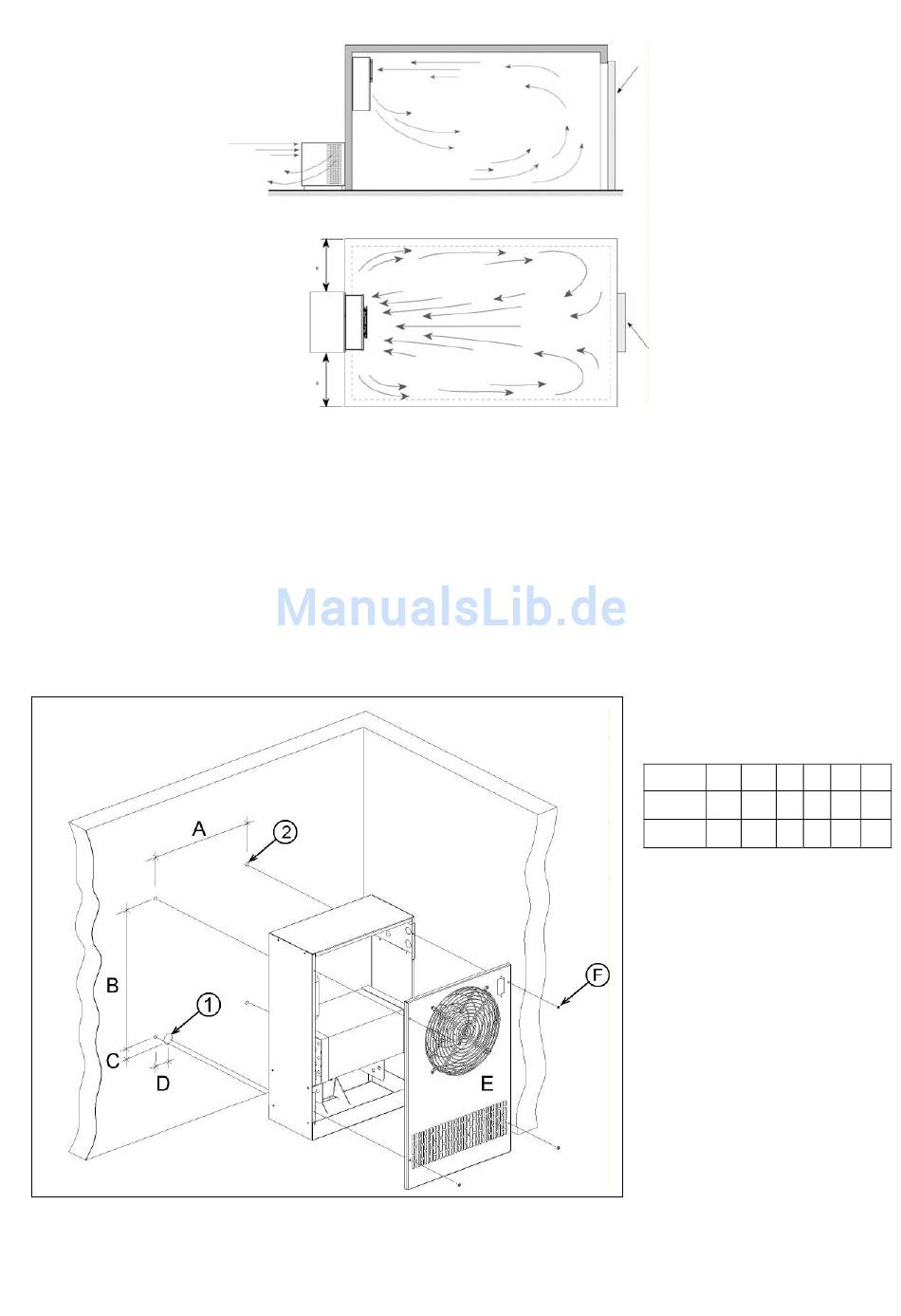

6.4 Espaces libres à respecter
Dans le but de permettre un usage correct de la machine et un entretien aisé de celle-ci, dans des conditions
de sécurité, l'installation doit être effectuée de façon à respecter les espaces libres minimums pour l'ouverture
de la machine.
6.5 Montage de la machine
Positionner l'unité de condensation LBBWH au sol.
LBWWH
Monter ensuite l'unité d'évaporation de la façon suivante:
A) ouvrir le couvercle porte-ventilateurs E en dévissant les 4 vis F, puis faire les trous sur la paroi de la
chambre froide en respectant la distance de la paroi.
Fixer l'évaporateur en utilisant le matériel fourni.
A B C D
030-050 330 420 21 47 30
060-075 550 420 21 47 30
Ø1 Ø2
9
9
