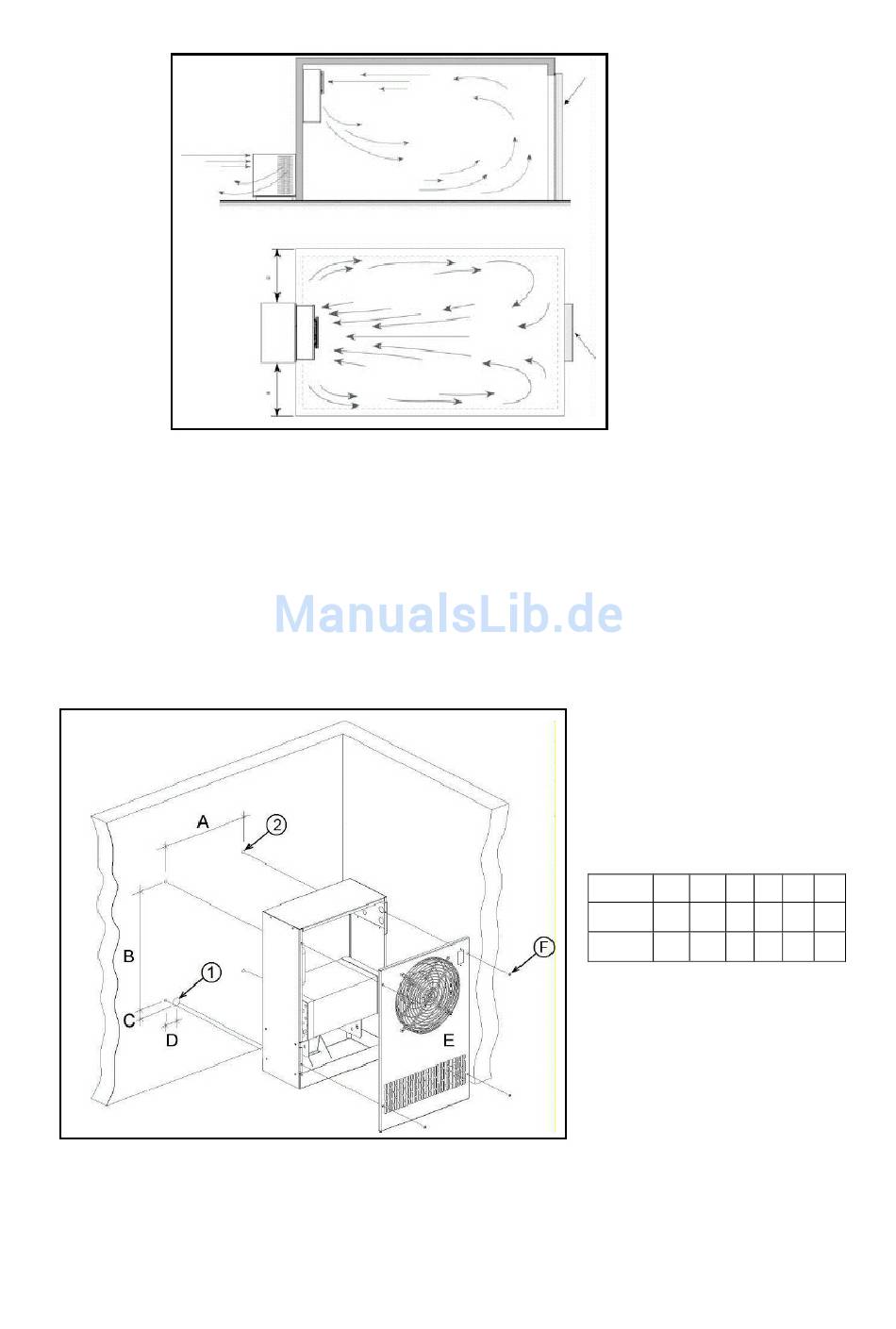

6.4 Mindestabstände
Für einen einwandfreien Betrieb und die problemlose Wartung der Maschine muss die Installation in einer
Position erfolgen, bei der ein Mindestfreiraum zur Öffnung und Belüftung der Maschine verbleibt.
6.5 Montage
Die Kondensatoreinheit LBBWH auf ein geeignetes Fundament aufstellen.
LBWWH
Dann die Verdampfereinheit wie folgt montieren:
A) die Abdeckung des Gebläsehalters (E) durch Abschrauben der vier Schrauben (F) öffnen, dann die
Löcher in die Wand der Kühlzelle bohren, wobei der Abstand zur Raumdecke zu beachten ist.
Den Verdampfer mit dem beigelegten Material befestigen
A B C D
030-050 330 420 21 47 30
060-075 550 420 21 47 30
Ø1 Ø2
9
9
