Eseguire il collegamento elettrico dell'aeroevaporatore utilizzando i cavi in dotazione rispettando la numerazione
cavi-morsettiera. Richiudere la scatola connessione e bloccare il cavo in modo da non intralciare il
funzionamento dei ventilatori.
Richiudere il coperchio dell'aeroevaporatore operando in modo inverso al punto B
Collegamento frigorifero: utilizzare gli appositi attacchi sui rubinetti fissati sull'unità condensatrice e
sull'evaporatore. Una volta effettuata tale operazione mettere in vuoto le tubazioni di raccordo, a rubinetti
chiusi, quindi aprire i rubinetti e procedere alla messa in funzione.
Collegare allo scarico dell'acqua di condensa, posto nella parte inferiore dell'evaporatore, un tubo per
l'evacuazione dell'acqua.

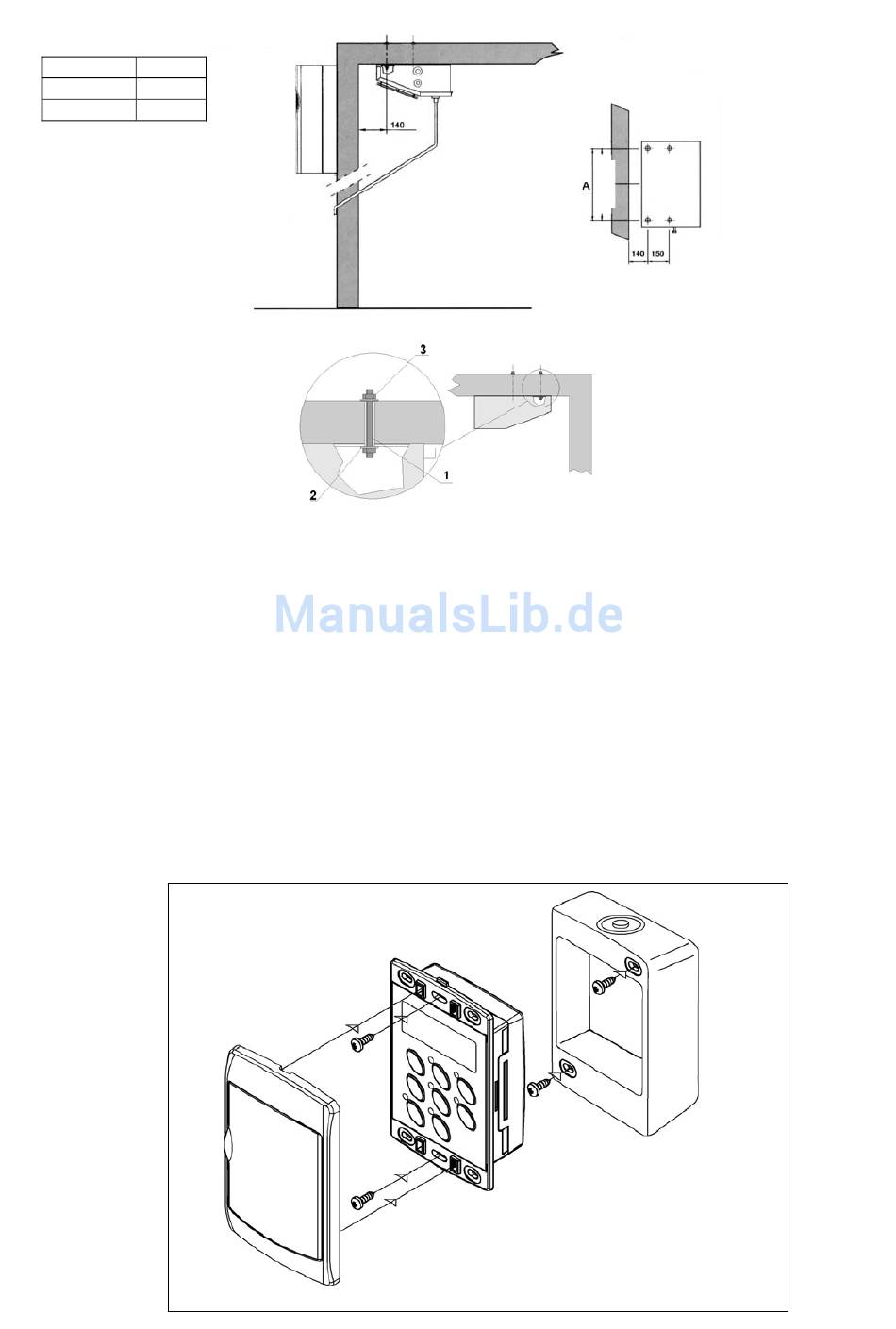

6.6 Fissaggio del pannello remoto:
Smontare il coperchio del pannello remoto, svitando le viti laterali di chiusura.
Fissare il fondo del pannello remoto alla parete prescelta, utilizzando i fori esistenti, avendo cura di mantenere
una posizione verticale.
Richiudere il pannello montando il coperchio (operazione inversa). Sistemare il cavo di collegamento tra
pannello ed unità avendo cura di non affiancarlo ad altri cavi esistenti nell'impianto.
