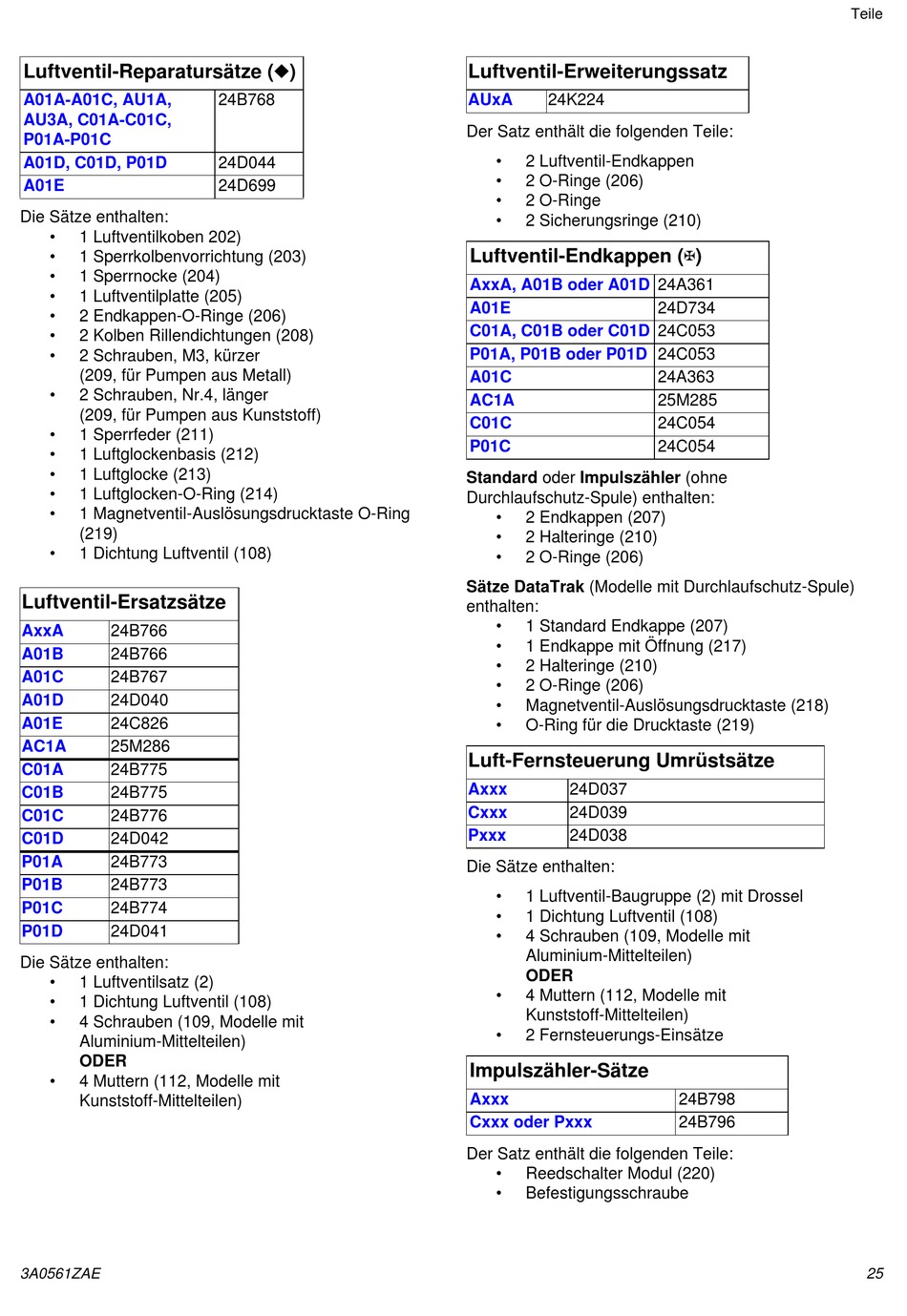

Graco Husky 1050 Reparaturanleitung Seite 25

Luftventil-Reparatursätze ()
A01A-A01C, AU1A,
AU3A, C01A-C01C,
P01A-P01C
A01D, C01D, P01D
A01E
Die Sätze enthalten:
• 1 Luftventilkoben 202)
• 1 Sperrkolbenvorrichtung (203)
• 1 Sperrnocke (204)
• 1 Luftventilplatte (205)
• 2 Endkappen-O-Ringe (206)
• 2 Kolben Rillendichtungen (208)
• 2 Schrauben, M3, kürzer
(209, für Pumpen aus Metall)
• 2 Schrauben, Nr.4, länger
(209, für Pumpen aus Kunststoff)
• 1 Sperrfeder (211)
• 1 Luftglockenbasis (212)
• 1 Luftglocke (213)
• 1 Luftglocken-O-Ring (214)
• 1 Magnetventil-Auslösungsdrucktaste O-Ring
(219)
• 1 Dichtung Luftventil (108)
Luftventil-Ersatzsätze
AxxA 24B766
A01B 24B766
A01C 24B767
A01D 24D040
A01E 24C826
AC1A 25M286
C01A 24B775
C01B 24B775
C01C 24B776
C01D 24D042
P01A 24B773
P01B 24B773
P01C 24B774
P01D 24D041
Die Sätze enthalten:
• 1 Luftventilsatz (2)
• 1 Dichtung Luftventil (108)
• 4 Schrauben (109, Modelle mit
Aluminium-Mittelteilen)
ODER
• 4 Muttern (112, Modelle mit
Kunststoff-Mittelteilen)
3A0561ZAE
24B768
24D044
24D699
Luftventil-Erweiterungssatz
AUxA 24K224
Der Satz enthält die folgenden Teile:
• 2 Luftventil-Endkappen
• 2 O-Ringe (206)
• 2 O-Ringe
• 2 Sicherungsringe (210)
Luftventil-Endkappen ()
AxxA, A01B oder A01D
A01E
C01A, C01B oder C01D
P01A, P01B oder P01D
A01C
AC1A
C01C
P01C
Standard oder Impulszähler (ohne
Durchlaufschutz-Spule) enthalten:
• 2 Endkappen (207)
• 2 Halteringe (210)
• 2 O-Ringe (206)
Sätze DataTrak (Modelle mit Durchlaufschutz-Spule)
enthalten:
• 1 Standard Endkappe (207)
• 1 Endkappe mit Öffnung (217)
• 2 Halteringe (210)
• 2 O-Ringe (206)
• Magnetventil-Auslösungsdrucktaste (218)
• O-Ring für die Drucktaste (219)
Luft-Fernsteuerung Umrüstsätze
Axxx 24D037
Cxxx 24D039
Pxxx 24D038
Die Sätze enthalten:
• 1 Luftventil-Baugruppe (2) mit Drossel
• 1 Dichtung Luftventil (108)
• 4 Schrauben (109, Modelle mit
Aluminium-Mittelteilen)
ODER
• 4 Muttern (112, Modelle mit
Kunststoff-Mittelteilen)
• 2 Fernsteuerungs-Einsätze
Impulszähler-Sätze
Axxx
Cxxx oder Pxxx
Der Satz enthält die folgenden Teile:
• Reedschalter Modul (220)
• Befestigungsschraube
24A361
24D734
24C053
24C053
24A363
25M285
24C054
24C054
24B798
24B796
Teile
25
