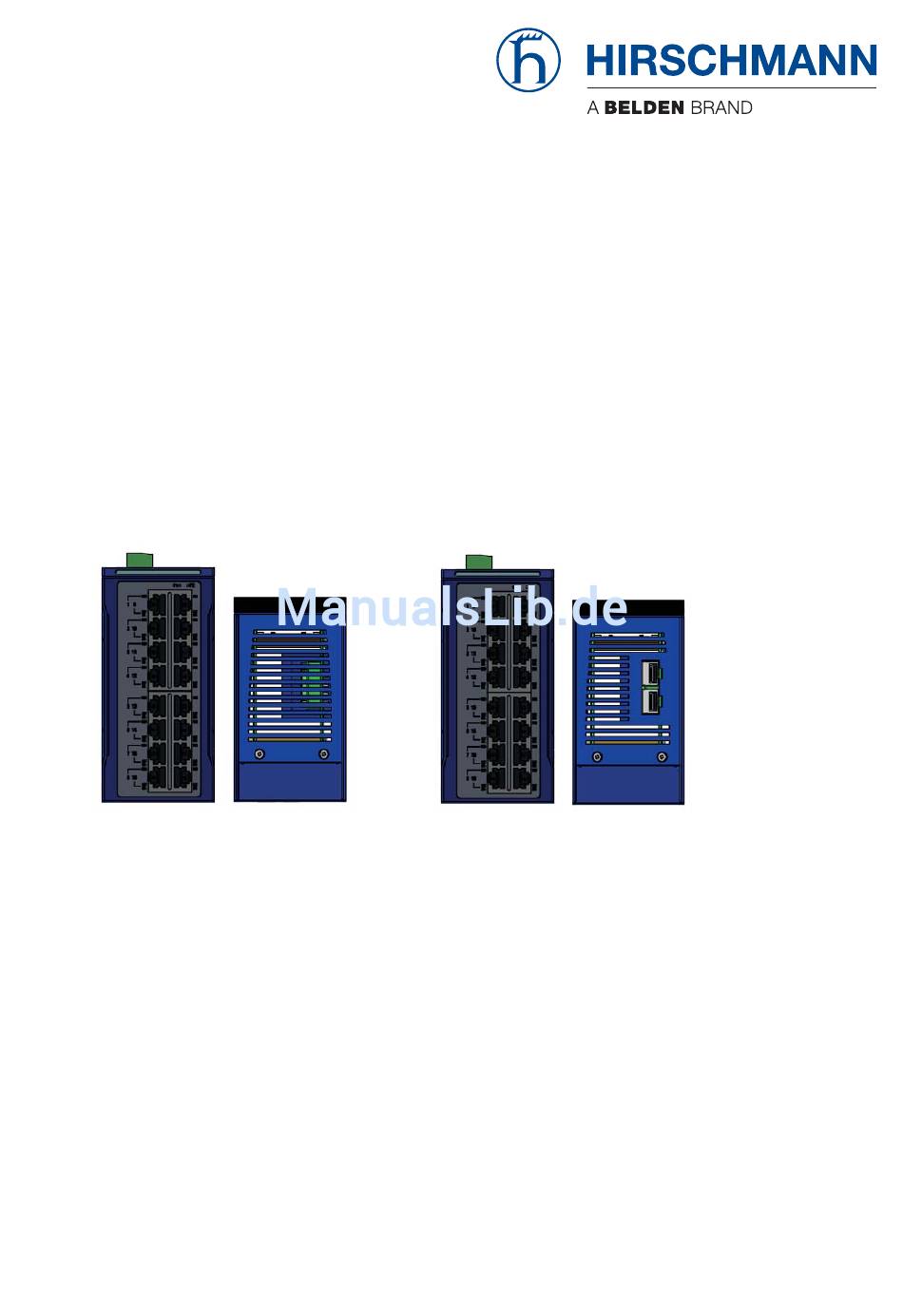

  • Seite 1 Anwender-Handbuch Installation Industrial Ethernet Rail Switch SPIDER II 16TX EEC, SPIDER II 16TX/2DS-S EEC SPIDER II 16TX EEC SPIDER II 16TX/2DS-S EEC Installation SPIDER II 16TX Technische Unterstützung Release 01 05/2014 https://hirschmann-support.belden.eu.com...
  • Seite 2 Die beschriebenen Leistungsmerkmale sind nur dann verbindlich, wenn sie bei Vertragsschluss ausdrücklich vereinbart wurden. Diese Druckschrift wurde von Hirschmann Automation and Control GmbH nach bestem Wissen erstellt. Hirschmann behält sich das Recht vor, den Inhalt dieser Druckschrift ohne Ankündigung zu ändern. Hirschmann gibt keine Garantie oder Gewähr- leistung hinsichtlich der Richtigkeit oder Genauigkeit der Angaben in dieser Druckschrift.
  • Seite 3: Inhaltsverzeichnis

    Inhalt Sicherheitshinweise Über dieses Handbuch Legende Beschreibung Allgemeine Beschreibung des Gerätes Beschreibung der Gerätevarianten Ethernet-Ports 1.3.1 10/100-Mbit/s-Twisted-Pair-Port 1.3.2 100/1000-Mbit/s-LWL-Port (optional) Anzeigeelemente Installation Paket auspacken und Inhalt prüfen Gerät montieren und erden 2.2.1 Auf die Hutschiene montieren 2.2.2 Erden Klemmblock für die Betriebsspannung und Erdung verdrahten Gerät in Betrieb nehmen Datenkabel anschließen...
  • Seite 4: Sicherheitshinweise

    Das qualifizierte Personal bildet sich regelmäßig weiter. Bestimmungsgemäßer Gebrauch   Verwenden Sie das Gerät ausschließlich für die Einsatzfälle, welche die Hirschmann-Produktinformationen einschließlich dieses Handbu- ches beschreiben. Betreiben Sie das Gerät ausschließlich innerhalb der technischen Spezifikationen. Siehe „Technische Daten” auf Seite 20.
  • Seite 5: Betriebsspannung

    Betriebsspannung  Die Betriebsspannung ist galvanisch vom Gehäuse getrennt.  Erden Sie das Gerät, bevor Sie weitere Kabel anschließen.  Schließen Sie ausschließlich eine dem Typschild Ihres Gerätes entsprechende Betriebsspannung an.  Stellen Sie vor jedem Anschließen der elektrischen Leiter sicher, dass alle folgenden Voraussetzungen erfüllt sind: ...
  • Seite 6: Led- Oder Laser-Komponenten

    Rechtsvorschriften der Mitgliedstaaten über die elektromagnetische Verträglichkeit. Die EU-Konformitätserklärung wird gemäß den oben genannten EU- Richtlinie(n) für die zuständigen Behörden zur Verfügung gehalten bei: Hirschmann Automation and Control GmbH Stuttgarter Str. 45-51 72654 Neckartenzlingen Deutschland Tel.: +49 1805 141538 Das Gerät ist einsetzbar im Industriebereich.
  • Seite 7: Fcc-Hinweis

    Warnung! Dies ist eine Einrichtung der Klasse A. Diese Einrichtung kann im Wohnbereich Funkstörungen verursachen; in diesem Fall kann vom Betreiber verlangt werden, angemessene Maßnahmen durchzuführen. Anmerkung: Voraussetzung für die Einhaltung der EMV-Grenzwerte ist die strikte Einhaltung der in dieser Beschreibung und Betriebsanleitung angegebenen Aufbaurichtlinien.
  • Seite 8: Über Dieses Handbuch

    Über dieses Handbuch Das Dokument „Anwender-Handbuch Installation“ enthält eine Geräte- beschreibung, Sicherheitshinweise, Anzeigebeschreibung und weitere Informationen, die Sie zur Installation des Gerätes benötigen. Legende Die in diesem Handbuch verwendeten Symbole haben folgende Bedeutungen:  Aufzählung Arbeitsschritt   Zwischenüberschrift Installation SPIDER II 16TX Release 01 05/2014...
  • Seite 9: Beschreibung

    Twisted-Pair-Kabel  Multimode-LWL  Singlemode-LWL Die Hirschmann-Netzkomponenten helfen Ihnen, eine durchgängige Kommunikation über alle Ebenen des Unternehmens hinweg zu führen. Beschreibung der Gerätevarianten Die Geräte unterscheiden sich in der Anzahl der Schnittstellen und dem Medientyp zum Anschluss von Segmenten. Die Tabelle unten zeigt für jede Gerätevariante die Anzahl und den Typ der Ports.
  • Seite 10: Ethernet-Ports

    SPIDER II 16TX EEC SPIDER II 16TX/2DS-S EEC 5-poliger steckbarer Klemmblock für redundante Spannungsversorgung LED-Anzeigeelemente RJ45-Buchse für 10/100-Mbit/s-Twisted-Pair-Port 100/1000-Mbit/s-LWL-Port Tab. 2: Übersicht: Schnittstellen, Anzeigeelemente und Klemmblock für die Betriebsspannung Ethernet-Ports 1.3.1 10/100-Mbit/s-Twisted-Pair-Port Dieser Port ist als RJ45-Buchse ausgeführt. Der 10/100-Mbit/s-Twisted-Pair-Port bietet Ihnen die Möglichkeit, Netzkom- ponenten entsprechend der Norm IEEE 802.3 10BASE-T/100BASE-TX...
  • Seite 11: 100/1000-Mbit/S-Lwl-Port (Optional)

    Anzeige Farbe Aktivität Bedeutung Datenrate gelb leuchtet 100-Mbit/s-Verbindung keine 10-Mbit/s-Verbindung LS/DA Link-Status grün leuchtet Gerät erkennt einen gültigen Link Daten blitzt Gerät sendet und/oder empfängt Daten keine Gerät erkennt einen ungültigen oder fehlenden Link 1.3.2 100/1000-Mbit/s-LWL-Port (optional) Dieser Port ist als SFP-Schacht ausgeführt. Der 100/1000-Mbit/s-LWL-Port bietet Ihnen die Möglichkeit, Netzkompo- nenten entsprechend der Norm IEEE 802.3 100BASE-FX/1000BASE- SX/1000BASE-LX anzuschließen.
  • Seite 12: Anzeigeelemente

    Anzeigeelemente LS/DA Abb. 1: 1 – Relevant für SPIDER II 16TX/2DS-S EEC: Anzeige LWL-Portstatus 2 – Alle Geräte: Anzeige Betriebsspannung Aktivität Bedeutung leuchtet Gerät erkennt einen gültigen Link blitzt Gerät sendet und/oder empfängt Daten keine Gerät erkennt einen ungültigen oder fehlenden Link leuchtet Gerät erkennt einen gültigen Link blitzt...
  • Seite 13: Installation

    Installation Die Geräte sind für die Praxis in der rauen industriellen Umgebung entwickelt. Das Gerät wird in betriebsbereitem Zustand ausgeliefert. In der Praxis hat sich folgende thematische Reihenfolge bewährt:  Paket auspacken und Inhalt prüfen  SFP-Transceiver montieren (optional)  Klemmblock für die Betriebsspannung und Erdung verdrahten ...
  • Seite 14: Erden

    Um das Gerät auf eine waagerecht montierte 35-mm-Hutschiene nach DIN EN 60715 zu montieren, gehen Sie wie folgt vor:  Hängen Sie die obere Rastführung des Gerätes in die Hutschiene ein.  Drücken Sie das Gerät nach unten und gegen die Hutschiene. ...
  • Seite 15: Klemmblock Für Die Betriebsspannung Und Erdung Verdrahten

    Klemmblock für die Betriebsspannung und Erdung verdrahten WARNUNG ELEKTRISCHER SCHLAG Stecken Sie niemals spitze Gegenstände (schmale Schraubendreher, Drähte oder Ähnliches) in das Innere des Gerätes oder in die Anschluss- klemmen für elektrische Leiter. Berühren Sie die Anschlussklemmen nicht. Beginnen Sie mit dem Anschließen der elektrischen Leiter erst, wenn alle oben genannten Voraussetzungen gegeben sind.
  • Seite 16: Gerät In Betrieb Nehmen

    Gerät in Betrieb nehmen VORSICHT ELEKTRISCHER SCHLAG Schließen Sie ausschließlich eine dem Typschild Ihres Gerätes entspre- chende Betriebsspannung an. Die Nichtbeachtung dieser Anweisungen kann zu Körperverletzungen oder Materialschäden führen. Mit dem Anlegen der Betriebsspannung über den Klemmblock nehmen Sie das Gerät in Betrieb. Datenkabel anschließen Anmerkung: Befolgen Sie generell die folgenden Empfehlungen für Daten- verkabelung in Umgebungen mit hohem elektrischen Störpotential:...
  • Seite 17: Sfp-Transceiver Montieren (Optional)

    SFP-Transceivers.  Schieben Sie den SFP-Transceiver mit geschlossener Verriegelung in den Sockel, bis er hörbar einrastet. Anmerkung: Setzen Sie ausschließlich SFP-Transceiver von Hirschmann ein, die sich für dieses Gerät eignen. Siehe „Zubehör” auf Seite 24. Demontage der SFP-Transceiver ...
  • Seite 18: Wartung, Service

    Wartung, Service  Beim Design dieses Gerätes hat Hirschmann weitestgehend auf den Einsatz von Verschleißteilen verzichtet. Die dem Verschleiß unter- liegenden Teile sind so bemessen, dass sie im normalen Gebrauch die Produktlebenszeit überdauern. Betreiben Sie dieses Gerät innerhalb der Spezifikationen (siehe auf Seite 20 „Technische...
  • Seite 19: Demontage

    Demontage  Ziehen Sie die Datenkabel ab.  Schalten Sie die Betriebsspannung aus.  Ziehen Sie den Klemmblock vom Gerät ab. Demontage des Gerätes von der Hutschiene  Um das Gerät von der Hutschiene zu demontieren, drücken Sie das Gerät nach unten und ziehen es unten von der Hutschiene weg.
  • Seite 20: Technische Daten

    18 V ... 32 V maximaler Toleranzen Anschlussart 5-poliger steckbarer Klemm- block für redundante Span- nungsversorgung Stromaufnahme bei 24 V DC SPIDER II 16TX EEC 0,41 A SPIDER II 16TX/2DS-S EEC 0,45 A Überstromschutz am Eingang nicht wechselbare Schmelzsi- cherung...
  • Seite 21: Maßzeichnungen

    Maßzeichnungen  inch 4.72 4.37 EMV und Festigkeit  EMV-Störaussendung gestrahlte Störaussendung FCC 47 CFR Part 15 Klasse A EN 61000-6-4 erfüllt leitungsgeführte Störaussendung FCC 47 CFR Part 15 Klasse A EN 61000-6-4 erfüllt EMV-Störfestigkeit elektrostatische Entladung EN 61000-4-2 Kontaktentladung ±...
  • Seite 22: Netzausdehnung

    EMV-Störfestigkeit Stoßspannungen (Surge) – Datenleitung EN 61000-4-5 line/ground 1 kV leitungsgeführte Störgrößen EN 61000-4-6 150 kHz ... 80 MHz 10 V Festigkeit IEC 60068-2-6, Test Fc Vibration 3 Hz ... 9 Hz mit 3,5 mm Amplitude 9 Hz ... 150 Hz mit 1 g IEC 60068-2-27, Test Ea Schock 15 g bei 11 ms...
  • Seite 23: Leistungsaufnahme/Leistungsabgabe Bei 24 V Dc

    MM = Multimode, SM = Singlemode, LH = Singlemode Longhaul Leistungsaufnahme/Leistungsabgabe bei 24 V DC  Gerätename Max. Leistungsaufnahme Leistungsabgabe SPIDER II 16TX EEC 9,8 W 33,4 Btu (IT)/h SPIDER II 16TX/2DS-S EEC 10,7 W 36,5 Btu (IT)/h Installation SPIDER II 16TX...
  • Seite 24: Lieferumfang

     Anzahl Artikel Gerät 5-poliger steckbarer Klemmblock für redundante Spannungsversorgung Anwender-Handbuch Installation Bestellnummern  Gerät Bestellnummer Rail Switch SPIDER II 16TX EEC 942 120-001 Rail Switch SPIDER II 16TX/2DS-S EEC 942 121-001 Zubehör  Fast-Ethernet-SFP-Transceiver Bestellnummer M-FAST SFP-MM/LC 943 865-001...
  • Seite 25: Zugrundeliegende Technische Normen

    Gehäuse steht. Wenn Ihr Gerät über eine Schiffszulassung nach Germanischer Lloyd verfügt, finden Sie das Zulassungskennzeichen auf dem Geräte-Label aufgedruckt. Ob Ihr Gerät über andere Schiffszulassungen verfügt, erfahren Sie auf der Hirschmann-Website unter www.hirschmann.com den Produktinformationen. Installation SPIDER II 16TX...
  • Seite 26: A Weitere Unterstützung

    Weitere Unterstützung Technische Fragen  Bei technischen Fragen wenden Sie sich bitte an den Hirschmann- Vertragspartner in Ihrer Nähe oder direkt an Hirschmann. Die Adressen unserer Vertragspartner finden Sie im Internet unter http://www.hirschmann.com Unser Support steht Ihnen zur Verfügung unter https://hirschmann-support.belden.eu.com...
