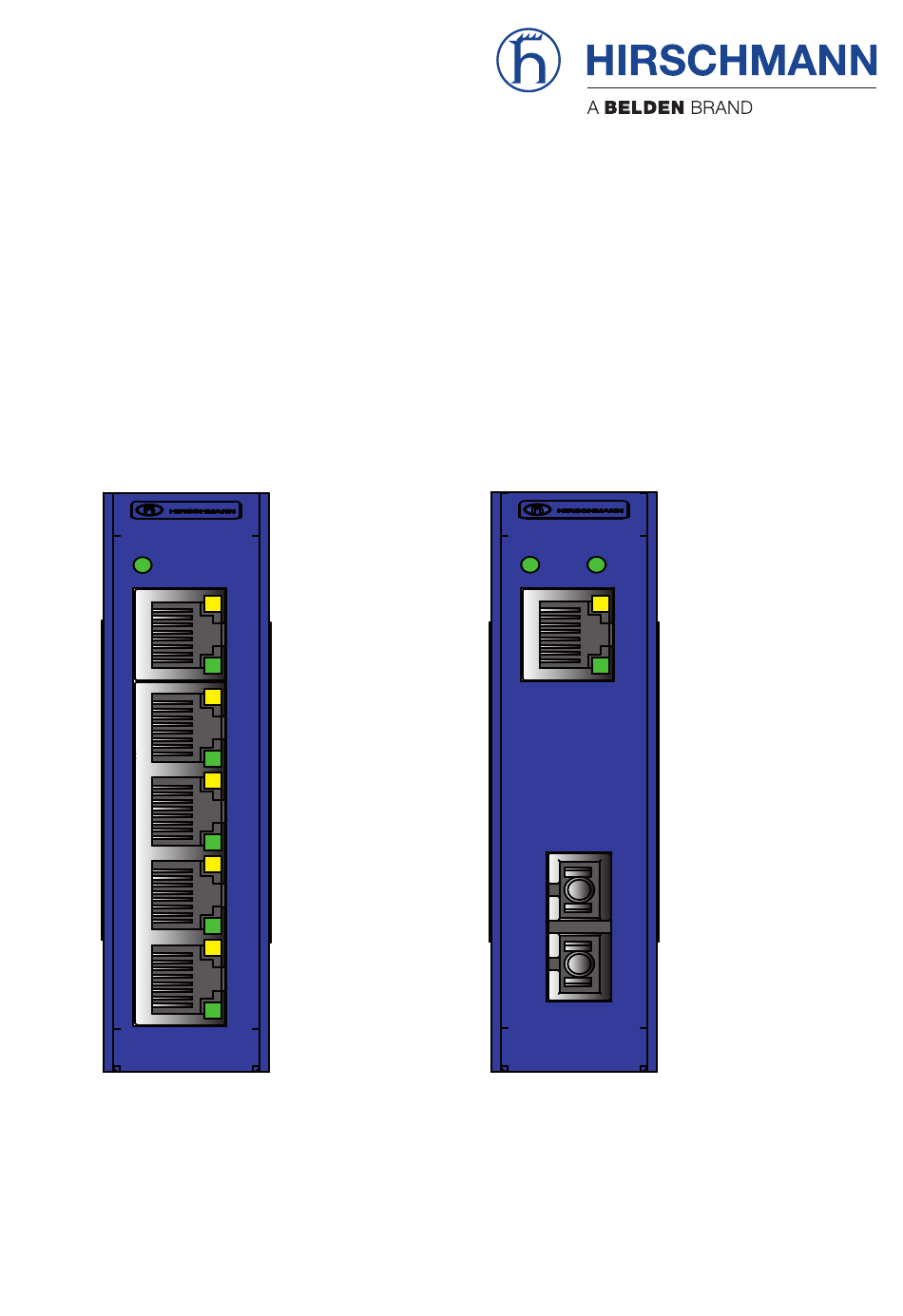

- Seite 1 Anwender-Handbuch Installation Industrial Ethernet Rail Switch SPIDER PD SPIDER 5TX PD EEC SPIDER 1TX/1FX-MM PD EEC SPIDER 1TX/1FX-SM PD EEC SPIDER PD Technische Unterstützung Release 01 06/2012 https://hirschmann-support.belden.eu.com...
- Seite 2 Die beschriebenen Leistungsmerkmale sind nur dann verbindlich, wenn sie bei Vertragsschluss ausdrücklich vereinbart wurden. Diese Druckschrift wurde von Hirschmann Automation and Control GmbH nach bestem Wissen erstellt. Hirschmann behält sich das Recht vor, den Inhalt dieser Druckschrift ohne Ankündigung zu ändern. Hirschmann gibt keine Garantie oder Gewähr- leistung hinsichtlich der Richtigkeit oder Genauigkeit der Angaben in dieser Druckschrift.
-
Seite 3: Inhaltsverzeichnis
Inhalt Sicherheitshinweise Wichtige Informationen Über dieses Handbuch Legende Beschreibung des Gerätes Allgemeine Beschreibung des Geräts Beschreibung der Gerätevarianten Montage und Inbetriebnahme Montage des Gerätes 2.1.1 Auspacken und Prüfen 2.1.2 Montage des Gerätes auf die Hutschiene, Erdung 2.1.3 Abmessungen 2.1.4 Inbetriebnahme 2.1.5 Anschluss der Datenleitungen Anzeigeelemente 2.2.1 Gerätestatus... - Seite 4 SPIDER PD Release 01 06/2012...
-
Seite 5: Sicherheitshinweise
Sicherheitshinweise Wichtige Informationen Beachten Sie: Lesen Sie diese Anweisungen gründlich durch und machen Sie sich mit dem Gerät vertraut, bevor Sie es installieren, in Betrieb nehmen oder warten. Die folgenden Hinweise können an verschiedenen Stellen in dieser Dokumentation enthalten oder auf dem Gerät zu lesen sein. Die Hinweise warnen vor möglichen Gefahren oder machen auf Informationen aufmerksam, die Vorgänge erläutern bzw. -
Seite 6: Versorgungsspannung
Bestimmungsgemäßer Gebrauch Das Gerät darf nur für die im Katalog und in der technischen Beschrei- bung vorgesehenen Einsatzfälle und nur in Verbindung mit vom Hersteller empfohlenen oder zugelassenen Fremdgeräten und -kompo- nenten verwendet werden. Der einwandfreie und sichere Betrieb des Produktes setzt sachgemäßen Transport, sachgemäße Lagerung, Aufstellung und Montage sowie sorgfältige Bedienung und Instandhal- tung voraus. - Seite 7 VORSICHT ÜBERHITZUNG DES GERÄTES Achten Sie beim Einbau darauf, dass alle Lüftungsschlitze frei bleiben. Sorgen Sie für einen Freiraum von mindestens 10 cm (3.94 in). Die Nichtbeachtung dieser Anweisungen kann zu Körperverletzungen oder Materialschäden führen. Das Öffnen des Gehäuses bleibt ausschließlich den vom Hersteller auto- risierten Technikern vorbehalten.
-
Seite 8: Anforderung An Die Qualifikation Des Personals
Anforderung an die Qualifikation des Personals Qualifiziertes Personal im Sinne dieser Betriebsanleitung und der Warn- hinweise sind Personen, die mit Aufstellung, Montage, Inbetriebsetzung und Betrieb dieses Produktes vertraut sind und die über die ihrer Tätigkeit entsprechenden Qualifikationen verfügen, wie z.B.: ... -
Seite 9: Nationale Und Internationale Sicherheitsvorschriften
Rechtsvorschriften der Mitgliedstaaten über die elektromagnetische Verträglichkeit. Die EU-Konformitätserklärung wird gemäß den oben genannten EU- Richtlinie(n) für die zuständigen Behörden zur Verfügung gehalten bei: Hirschmann Automation and Control GmbH Stuttgarter Str. 45-51 72654 Neckartenzlingen Tel.: +49 1805 141538 Das Produkt ist einsetzbar im Wohnbereich (Wohnbereich, Geschäfts- und Gewerbebereiche sowie Kleinbetriebe) sowie im Industriebereich. -
Seite 10: Fcc-Hinweis
FCC-Hinweis: Dieses Gerät entspricht Teil 15 der FCC-Vorschriften. Das Funktionieren ist abhängig von den zwei folgenden Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen; (2) dieses Gerät muss jede empfangene Störung akzeptieren, einschließlich der Störungen, die uner- wünschtes Funktionieren bewirken. Es wurde nach entsprechender Prüfung festgestellt, dass dieses Gerät den Anforderungen an ein Digitalgerät der Klasse A gemäß... -
Seite 11: Über Dieses Handbuch
Über dieses Handbuch Das Dokument „Anwender-Handbuch Installation“ enthält eine Geräte- beschreibung, Sicherheitshinweise, Anzeigebeschreibung und weitere Informationen, die Sie zur Installation des Gerätes benötigen. Legende Die in diesem Handbuch verwendeten Symbole haben folgende Bedeutungen: Aufzählung Arbeitsschritt Zwischenüberschrift SPIDER PD Release 01 06/2012... -
Seite 12: Beschreibung Des Gerätes
Autopolarity Die LWL-Ports unterstützen: Vollduplex-Betrieb Die Hirschmann-Netzkomponenten helfen Ihnen, eine durchgängige Kommunikation über alle Ebenen des Unternehmens hinweg zu führen. Beschreibung der Gerätevarianten Die Geräte unterscheiden sich in der Anzahl der Schnittstellen und dem Medientyp zum Anschluss von Segmenten. - Seite 13 100 Mbit/s, 100 Mbit/s, TP, RJ45 PD-Ports LWL, MM, DSC LWL, SM. DSC SPIDER 5TX PD EEC SPIDER 1TX/1FX-MM PD EEC 1 SPIDER 1TX/1FX-SM PD EEC 1 Tab. 1: Anzahl und Typ der Ports SPIDER 5TX PD SPIDER 1TX/1FX PD Abb.

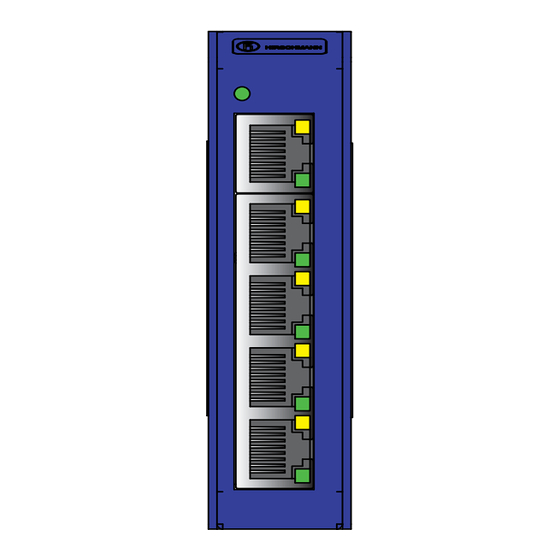

- Seite 14 Die SPIDER 1TX/1FX-Geräte verfügen über 2 Ports, davon ein Twisted-Pair- PoE-PD-Port (10BASE-T/100BASE-TX Ports, RJ45-Buchse) und je nach Variante ein LWL-Singlemode-Port beziehungsweise ein LWL-Multimode- Port (100BASE-FX, Duplex DSC-Anschluss). An diese Ports können Endge- räte und eine optische Netzkomponente angeschlossen werden. Die PoE-Spannung wird bei Phantomspeisung über die signalführenden Adernpaare und bei Spare-Pair-Speisung über die freien Adernpaare einge- speist.
-
Seite 15: Montage Und Inbetriebnahme
Montage und Inbetriebnahme Die Geräte sind für die Praxis in der rauen Industrie-Umgebung entwickelt. Das Gerät wird in betriebsbereitem Zustand ausgeliefert. In der Praxis hat sich folgende thematische Reihenfolge bewährt: Auspacken und Prüfen Montage des Gerätes auf die Hutschiene ... -
Seite 16: Abmessungen
Abb. 2: Montage auf die Hutschiene 2.1.3 Abmessungen 69.50 69.50 78.50 83.30 Abb. 3: Abmessungen des SPIDER PD (links: 5TX, rechts: 1TX/1FX) SPIDER PD Release 01 06/2012... -
Seite 17: Inbetriebnahme
2.1.4 Inbetriebnahme VORSICHT ELEKTRISCHER SCHLAG Schließen Sie ausschließlich eine dem Typschild Ihres Gerätes entspre- chende Versorgungsspannung an. Die Nichtbeachtung dieser Anweisungen kann zu Körperverletzungen oder Materialschäden führen. Mit dem Anschluss der Datenleitung an den PoE-PD-Port nehmen Sie das Gerät in Betrieb. 2.1.5 Anschluss der Datenleitungen An den Ports des Gerätes können Sie über Twisted-Pair-Kabel oder LWL-... - Seite 18 10/100 Mbit/s-TP-PoE-Ports ermöglichen den Anschluss von Endgeräten oder unabhängigen Netzsegmenten nach dem Standard IEEE 802.3 10BASE-T/100BASE-TX und IEEE 802.3af (Power over Ethernet). Diese Ports unterstützen: Autonegotiation Autopolarity Autocrossing (bei eingeschaltetem Autonegotiation) 100 Mbit/s halbduplex, 100 Mbit/s vollduplex ...
-
Seite 19: Anzeigeelemente
100 Mbit/s-LWL-Ports ermöglichen den Anschluss von Endgeräten oder unabhängigen Netzsegmenten nach dem Standard IEEE 802.3 100BASE-FX. Diese Ports unterstützen: Vollduplex-Betrieb Hinweis: Stellen Sie sicher, dass Sie SM-Ports nur mit SM-Ports und MM-Ports nur mit MM-Ports verbinden. Anzeigeelemente 2.2.1 Gerätestatus Diese LEDs geben Auskunft über Zustände, die Auswirkung auf die Funktion des gesamten Gerätes haben. -
Seite 20: Wartung
10 Mbit/s-Verbindung Wartung Beim Design dieses Gerätes konnte Hirschmann weitestgehend auf den Einsatz von Verschleißteilen verzichten. Die dem Verschleiß unterlie- genden Teile sind so bemessen, dass sie im normalen Gebrauch die Produktlebenszeit überdauern. Betreiben Sie dieses Gerät innerhalb der Spezifikationen (siehe „Technische... -
Seite 21: Demontage
Demontage 2.4.1 Demontage des Gerätes von der Hutschiene Um das Gerät von der Hutschiene zu demontieren, drücken Sie das Gerät nach unten und ziehen es unten von der Hutschiene weg. Abb. 7: Demontage von der Hutschiene SPIDER PD Release 01 06/2012... -
Seite 22: Technische Daten
Technische Daten Allgemeine technische Daten Abmessungen 25 mm x 100 mm x 70 mm B × H × T Masse SPIDER 5TX PD EEC 198 g SPIDER 1TX/1FX-MM PD EEC 171 g SPIDER 1TX/1FX-SM PD EEC 171 g Stromversorgung Betriebsspannung 36 bis 57 V DCüber PoE... -
Seite 23: Netzausdehnung
MM = Multimode, SM = Singlemode, LH = Singlemode Longhaul Leistungsaufnahme/Leistungsabgabe bei 48 V DC Gerätename Max. Leistungsaufnahme Leistungsabgabe SPIDER 5TX PD EEC 2,4 W (mit PoE) 13,9 Btu (IT)/h SPIDER 1TX/1FX-MM PD EEC 2,3 W (mit PoE) 10,7 Btu (IT)/h... -
Seite 24: Zugrundeliegende Normen Und Standards
Liste der Normen und Standards Ein Gerät besitzt ausschließlich dann eine Zertifizierung nach einem bestimmten Standard, wenn das Zertifizierungskennzeichen auf dem Gehäuse steht. Schiffszertifizierungen mit Ausnahme von Germanischer Lloyd jedoch stehen ausschließlich in den Produktinformationen unter www.hirschmann.com. SPIDER PD Release 01 06/2012... -
Seite 25: Weitere Unterstützung
Weitere Unterstützung Technische Fragen Bei technischen Fragen wenden Sie sich bitte an den Hirschmann- Vertragspartner in Ihrer Nähe oder direkt an Hirschmann. Die Adressen unserer Vertragspartner finden Sie im Internet unter http://www.hirschmann.com Unser Support steht Ihnen zur Verfügung unter https://hirschmann-support.belden.eu.com... - Seite 26 SPIDER PD Release 01 06/2012...
