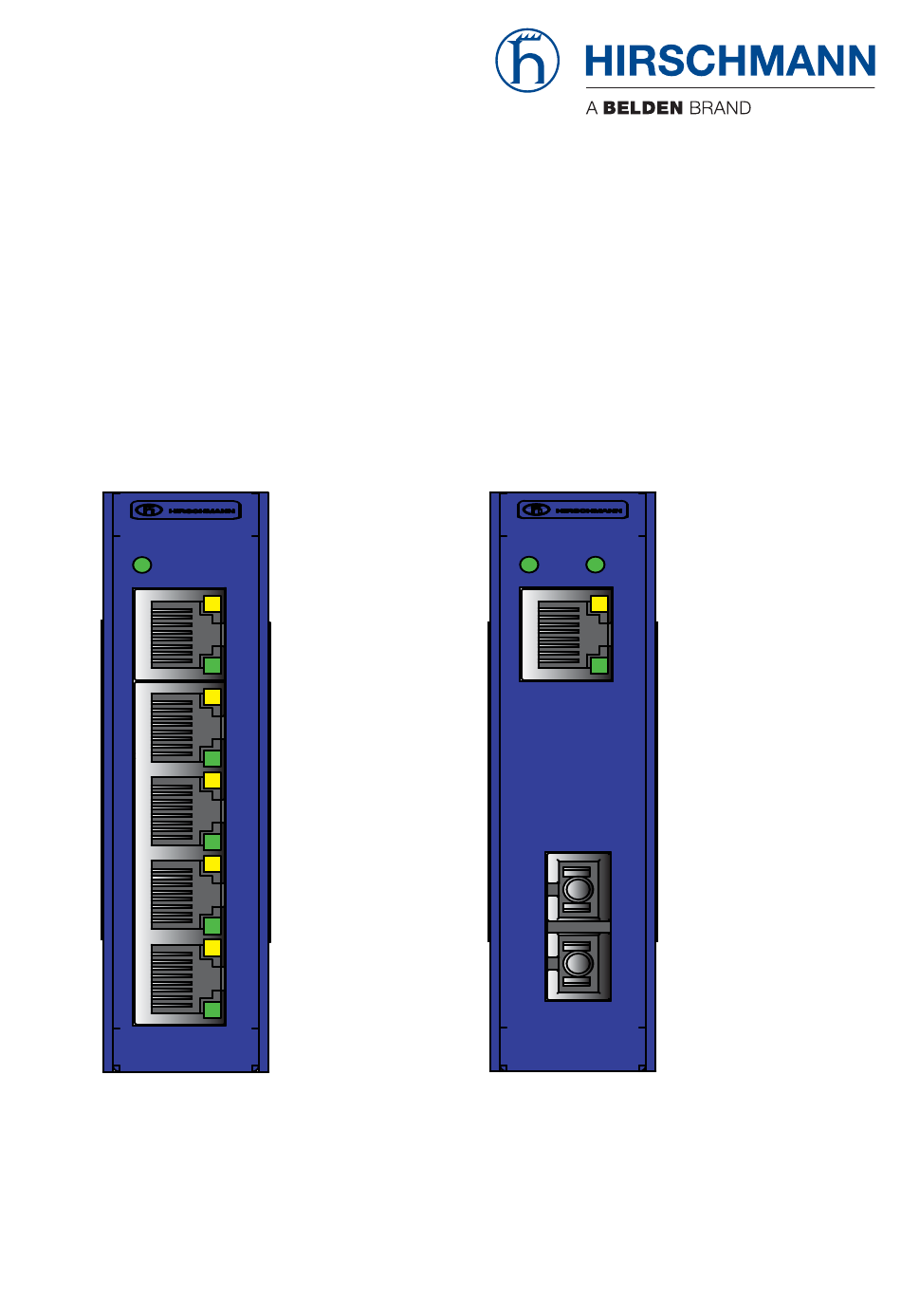

- Seite 1 Anwender-Handbuch Installation Industrial Ethernet Rail Switch SPIDER PD SPIDER 5TX PD EEC SPIDER 1TX/1FX-MM PD EEC SPIDER 1TX/1FX-SM PD EEC Installation SPIDER PD Technische Unterstützung Release 02 06/13 https://hirschmann-support.belden.eu.com...
- Seite 2 Die beschriebenen Leistungsmerkmale sind nur dann verbindlich, wenn sie bei Vertragsschluss ausdrücklich vereinbart wurden. Diese Druckschrift wurde von Hirschmann Automation and Control GmbH nach bestem Wissen erstellt. Hirschmann behält sich das Recht vor, den Inhalt dieser Druckschrift ohne Ankündigung zu ändern. Hirschmann gibt keine Garantie oder Gewähr- leistung hinsichtlich der Richtigkeit oder Genauigkeit der Angaben in dieser Druckschrift.
-
Seite 3: Inhaltsverzeichnis
Inhalt Sicherheitshinweise Über dieses Handbuch Legende Beschreibung Allgemeine Beschreibung des Gerätes Geräteansicht Beschreibung der Gerätevarianten Ethernet-Ports 1.4.1 10/100-Mbit/s-Twisted-Pair-PoE-PD-Port 1.4.2 10/100-Mbit/s-Twisted-Pair-Port 1.4.3 100-Mbit/s-LWL-Port Anzeigeelemente 1.5.1 Gerätestatus 1.5.2 Portstatus Installation 2.1.1 Auspacken und Prüfen Montage des Gerätes, Erdung 2.2.1 Montage auf die Hutschiene 2.2.2 Erdung Inbetriebnahme Anschluss der Datenleitungen... - Seite 4 Installation SPIDER PD Release 02 06/13...
-
Seite 5: Sicherheitshinweise
Sicherheitshinweise Bestimmungsgemäßer Gebrauch Verwenden Sie das Gerät ausschließlich für die im Katalog und in der technischen Beschreibung genannten Einsatzfälle. Betreiben Sie das Gerät ausschließlich mit Fremdgeräten und -komponenten, die vom Hersteller empfohlen oder zugelassen sind. Der einwandfreie und sichere Betrieb des Produktes setzt voraus, dass ein sachgemäßer Transport, eine sachgemäße Lagerung, Aufstellung und Montage sowie eine sorg- fältige Bedienung und Instandhaltung gewährleistet sind. -
Seite 6: Anforderung An Die Qualifikation Des Personals
Achten Sie auf die Übereinstimmung der elektrischen Installation mit lokalen oder nationalen Sicherheitsvorschriften. Das Gerät ist in aufrechter Lage zu montieren. Betreiben Sie das Gerät ausschließlich in Schaltschränken, die die Anforderung an eine Brandschutzumhüllung nach EN 60950-1 erfüllen. Umgebung ... -
Seite 7: Nationale Und Internationale Sicherheitsvorschriften
Rechtsvorschriften der Mitgliedstaaten über die elektromagnetische Verträglichkeit. Die EU-Konformitätserklärung wird gemäß den oben genannten EU- Richtlinie(n) für die zuständigen Behörden zur Verfügung gehalten bei: Hirschmann Automation and Control GmbH Stuttgarter Str. 45-51 72654 Neckartenzlingen Deutschland Tel.: +49 1805 141538... -
Seite 8: E-Kennzeichnung
Das Gerät ist einsetzbar im Industriebereich. Störfestigkeit: EN 61000-6-2 Störaussendung: EN 55022 Warnung! Dies ist eine Einrichtung der Klasse A. Diese Einrichtung kann im Wohnbereich Funkstörungen verursachen; in diesem Fall kann vom Betreiber verlangt werden, angemessene Maßnahmen durchzuführen. Anmerkung: Voraussetzung für die Einhaltung der EMV-Grenzwerte ist die strikte Einhaltung der in dieser Beschreibung und Betriebsanleitung angegebenen Aufbaurichtlinien. -
Seite 9: Über Dieses Handbuch
Über dieses Handbuch Das Dokument „Anwender-Handbuch Installation“ enthält eine Geräte- beschreibung, Sicherheitshinweise, Anzeigebeschreibung und weitere Informationen, die Sie zur Installation des Gerätes benötigen. Legende Die in diesem Handbuch verwendeten Symbole haben folgende Bedeutungen: Aufzählung Arbeitsschritt Zwischenüberschrift Installation SPIDER PD Release 02 06/13... -
Seite 10: Beschreibung
Autonegotiation Autopolarity Die LWL-Ports unterstützen: Vollduplex-Betrieb Die Hirschmann-Netzkomponenten helfen Ihnen, eine durchgängige Kommunikation über alle Ebenen des Unternehmens hinweg zu führen. Die Geräte sind konform zu den Spezifikationen der Norm / Normen: IEEE 802.3 10BASE-T/100BASE-TX IEEE 802.3 100BASE-FX... -
Seite 11: Geräteansicht

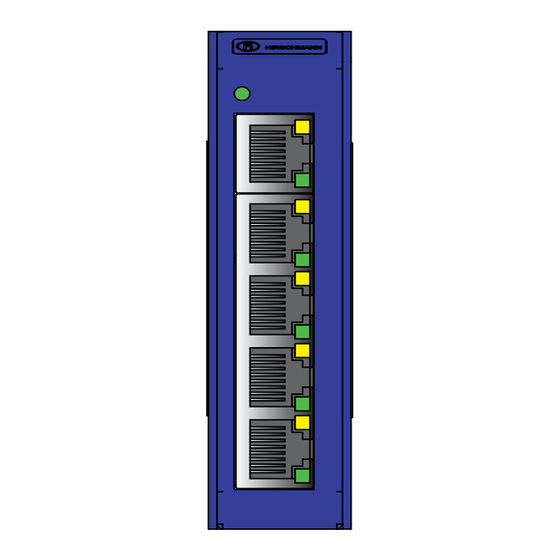

Folgende Möglichkeiten der Montage bestehen: einfaches Aufrasten auf eine Hutschiene Geräteansicht SPIDER 5TX PD EEC SPIDER 1TX/1FX-MM PD EEC SPIDER 1TX/1FX-SM PD EEC Port 1 10/100-Mbit/s-PoE-PD-Port Port 2 bis 5 10/100-Mbit/s-Twisted-Pair-Ports Port 2 100-Mbit/s-LWL-Port Tab. 1: Geräteansicht Beschreibung der Gerätevarianten Die Geräte unterscheiden sich in der Anzahl der Schnittstellen und dem... -
Seite 12: Ethernet-Ports
Buchsentyp. Die Abkürzungen MM (Multimode) sowie SM (Singlemode) bezeichnen den Lichtwellenleiter-Typ. Variante Anzahl Medientyp Anschlussart PoE-PD-Unter- der Ports stützung SPIDER 5TX PD EEC RJ45 RJ45 nein SPIDER 1TX/1FX-MM PD EEC 1 RJ45 LWL-SM nein SPIDER 1TX/1FX-SM PD EEC... -
Seite 13: 10/100-Mbit/S-Twisted-Pair-Port
Die Einspeisung der PoE-Spannung erfolgt über die signalführenden Adern- paare (Phantomspeisung) oder über die freien Adernpaare (Spair-Pair-Spei- sung). Funktion PoE-PD-Spannung Empfangspfad x-Pol RD− Empfangspfad x-Pol Sendepfad y-Pol TD− Sendepfad y-Pol 4,5,7,8 — Tab. 3: Pinbelegung des 10/100-Mbit/s-PoE-PD-Ports, RJ45-Buchse, MDI-X- Modus, Phantomspeisung Funktion PoE-PD-Spannung Empfangspfad... -
Seite 14: 100-Mbit/S-Lwl-Port
Funktion Empfangspfad RD− Empfangspfad Sendepfad TD− Sendepfad 4,5,7,8 — Tab. 5: Pinbelegung des 10/100-Mbit/s-Twisted-Pair-Ports, RJ45-Buchse, MDI-X- Modus 1.4.3 100-Mbit/s-LWL-Port Der 100-Mbit/s-LWL-Port bietet Ihnen die Möglichkeit, Netzkomponenten entsprechend der Norm IEEE 802.3 100BASE-FX anzuschließen. Dieser Port unterstützt: Vollduplex-Betrieb Anmerkung: Stellen Sie sicher, dass Sie SM-Ports nur mit SM-Ports und MM-Ports nur mit MM-Ports verbinden. -
Seite 15: Portstatus
1.5.2 Portstatus Neben der LED für den Gerätestatus gibt es bei den Geräten mit LWL-Port eine LED für den Portstatus. Abb. 2: Portstatus-LED für den LWL-Port 1 – keine Portstatus-LED bei Geräten ohne LWL-Port (SPIDER 5TX PD EEC) 2 –... -
Seite 16: Installation
Installation Die Geräte sind für die Praxis in der rauen Industrie-Umgebung entwickelt. Das Gerät wird in betriebsbereitem Zustand ausgeliefert. In der Praxis hat sich folgende thematische Reihenfolge bewährt: Auspacken und Prüfen Montage des Gerätes, Erdung Inbetriebnahme Anschluss der Datenleitungen Auspacken und Prüfen 2.1.1... -
Seite 17: Erdung
Abb. 4: Montage auf die Hutschiene 2.2.2 Erdung Die Erdung erfolgt über die separate Erdungsschraube, die sich an der Rück- seite unterhalb des DIN-Rail-Adapters befindet. Die Schirmungsmasse der anschließbaren Twisted Pair-Leitungen ist elekt- risch leitend mit dem Erdungsanschluss verbunden. Schließen Sie die Erdung an die Erdungsschraube des Gerätes an. Anmerkung: Beachten Sie, dass Sie aus Sicherheitsgründen erst die Erdung anschließen, bevor Sie die weiteren Verbindungen herstellen. -
Seite 18: Inbetriebnahme
Inbetriebnahme Mit dem Anschluss der Datenleitung an den PoE-PD-Port nehmen Sie das Gerät in Betrieb. Montieren Sie die Datenleitungen entsprechend Ihren Anforderungen. Anschluss der Datenleitungen Anmerkung: Stellen Sie sicher, dass Sie ausschließlich gleichartige opti- sche Ports miteinander verbinden, z. B. Singlemode-Ports mit Singlemode- Ports. -
Seite 19: Wartung
Wartung Beim Design dieses Gerätes hat Hirschmann weitestgehend auf den Einsatz von Verschleißteilen verzichtet. Die dem Verschleiß unter- liegenden Teile sind so bemessen, dass sie im normalen Gebrauch die Produktlebenszeit überdauern. Betreiben Sie dieses Gerät innerhalb der Spezifikationen (siehe “Technische Daten”... -
Seite 20: Demontage
Demontage Um das Gerät von der Hutschiene zu demontieren, drücken Sie das Gerät nach unten und ziehen es unten von der Hutschiene weg. Abb. 5: Demontage von der Hutschiene Installation SPIDER PD Release 02 06/13... -
Seite 21: Technische Daten
Technische Daten Allgemeine technische Daten Abmessungen Siehe „Maßzeichnungen” auf Seite 22. B × H × T Masse SPIDER 5TX PD EEC 198 g SPIDER 1TX/1FX-MM PD EEC 171 g SPIDER 1TX/1FX-SM PD EEC 171 g Spannungs- Betriebsspannung 36 V DC ... 57 V DC über PoE... -
Seite 22: Maßzeichnungen
2.74 2.74 0.35 78,50 83,30 3.28 3.09 Abb. 6: Abmessungen des SPIDER PD (links: SPIDER 5TX PD EEC, rechts: SPIDER 1TX/1FX-xx PD EEC) inch 0.98 0.98 Abb. 7: Abmessungen des SPIDER PD (links: SPIDER 5TX PD EEC, rechts: ... -
Seite 23: Emv Und Festigkeit
LWL-Port 100BASE-FX MM = Multimode, SM = Singlemode Leistungsaufnahme/Leistungsabgabe bei 48 V DC Gerätename Max. Leistungsaufnahme Leistungsabgabe SPIDER 5TX PD EEC 4,1 W 13,9 Btu (IT)/h SPIDER 1TX/1FX-MM PD EEC 3,1 W 10,7 Btu (IT)/h SPIDER 1TX/1FX-SM PD EEC... -
Seite 24: Lieferumfang
Anzahl Artikel 1 × Gerät 1 × Anwender-Handbuch Installation Bestellnummern Gerätename Bestellnummer SPIDER 5TX PD EEC 942 051-001 SPIDER 1TX/1FX-MM PD EEC 942 051-002 SPIDER 1TX/1FX-SM PD EEC 942 051-003 Zugrundeliegende Normen und Standards Bezeichnung UL 508 Safety for Industrial Control Equipment EN 55022 Einrichtungen der Informationstechnik –... - Seite 25 Installation SPIDER PD Release 02 06/13...
- Seite 26 Installation SPIDER PD Release 02 06/13...
-
Seite 27: Weitere Unterstützung
Weitere Unterstützung Technische Fragen Bei technischen Fragen wenden Sie sich bitte an den Hirschmann- Vertragspartner in Ihrer Nähe oder direkt an Hirschmann. Die Adressen unserer Vertragspartner finden Sie im Internet unter http://www.hirschmann.com Unser Support steht Ihnen zur Verfügung unter...
