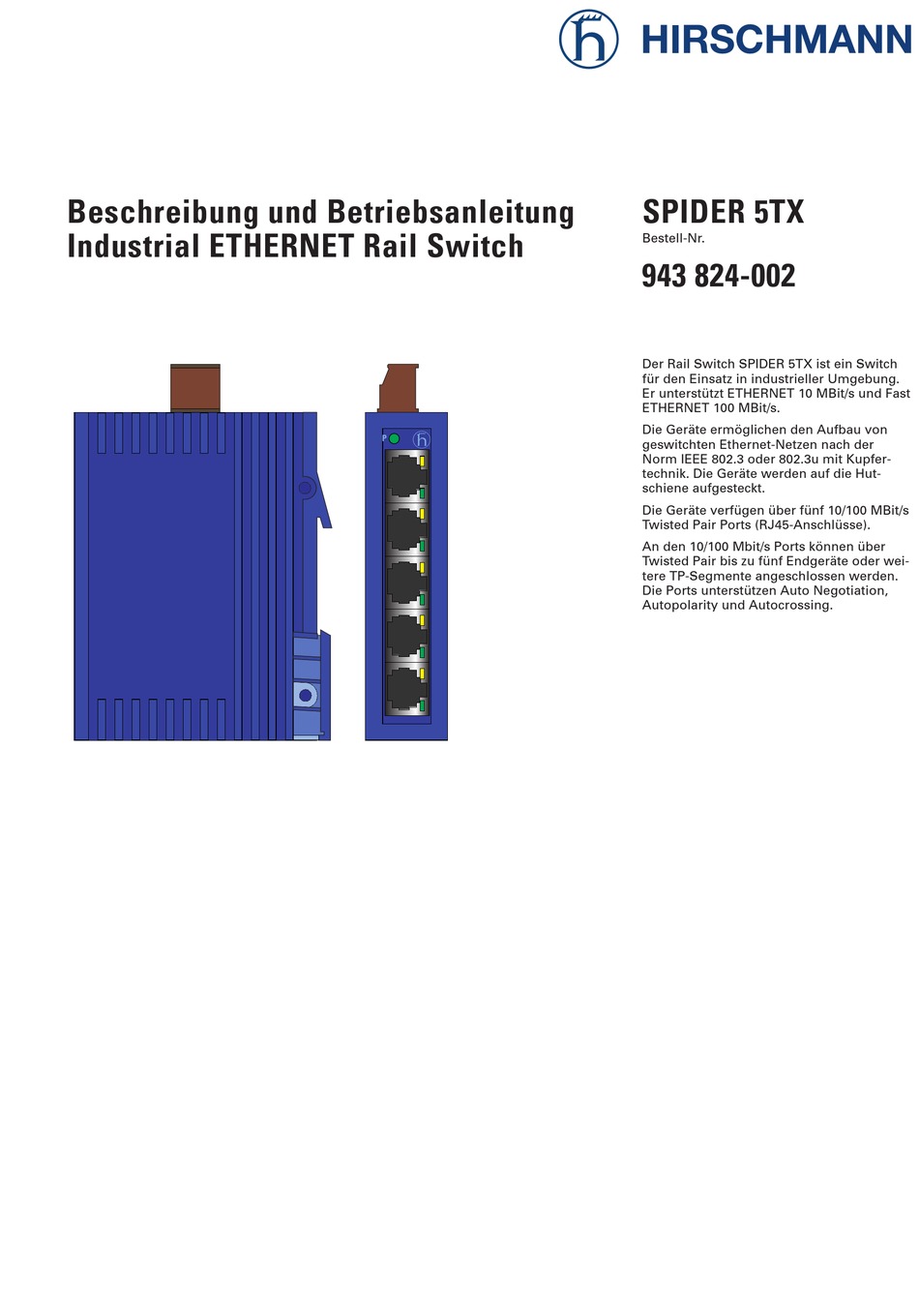

Beschreibung und Betriebsanleitung
Industrial ETHERNET Rail Switch
P
x
SPIDER 5TX
Bestell-Nr.
943 824-002
Der Rail Switch SPIDER 5TX ist ein Switch
für den Einsatz in industrieller Umgebung.
Er unterstützt ETHERNET 10 MBit/s und Fast
ETHERNET 100 MBit/s.
Die Geräte ermöglichen den Aufbau von
geswitchten Ethernet-Netzen nach der
Norm IEEE 802.3 oder 802.3u mit Kupfer-
technik. Die Geräte werden auf die Hut-
schiene aufgesteckt.
Die Geräte verfügen über fünf 10/100 MBit/s
Twisted Pair Ports (RJ45-Anschlüsse).
An den 10/100 Mbit/s Ports können über
Twisted Pair bis zu fünf Endgeräte oder wei-
tere TP-Segmente angeschlossen werden.
Die Ports unterstützen Auto Negotiation,
Autopolarity und Autocrossing.
Werbung
Verwandte Anleitungen für Hirschmann spider 5tx
Inhaltszusammenfassung für Hirschmann spider 5tx
- Seite 1 Beschreibung und Betriebsanleitung SPIDER 5TX Industrial ETHERNET Rail Switch Bestell-Nr. 943 824-002 Der Rail Switch SPIDER 5TX ist ein Switch für den Einsatz in industrieller Umgebung. Er unterstützt ETHERNET 10 MBit/s und Fast ETHERNET 100 MBit/s. Die Geräte ermöglichen den Aufbau von geswitchten Ethernet-Netzen nach der Norm IEEE 802.3 oder 802.3u mit Kupfer-...
- Seite 2 Fremdgeräten und -komponen- Copyright Sicherheitshinweise Gehäuse ten verwendet werden. Der ein- © Hirschmann Electronics GmbH & Co. KG 2004 wandfreie und sichere Betrieb des All Rights Reserved Warnung! Produktes setzt sachgemäßen Trans- Das Öffnen des Gehäuses bleibt port, sachgemäße Lagerung, Auf-...
- Seite 3 Dieses Gerät wird mit Elektrizität betrie- dieser Betriebsanleitung installiert und Hirschmann Electronics ben. Beachten Sie genauestens die in der benutzt wird, kann es Störungen des Funk- GmbH & Co. KG Betriebsanleitung vorgeschriebenen Sicher- verkehrs verursachen.
-
Seite 4: Montage
Zieladressfeld werden an diesen Port Ereignis zurückgesetzt: gesendet. – Unterschreiten der Eingangsspannung Ein SPIDER 5TX kann bis zu 1000 Adressen Nach einem Reset wird folgende Aktion lernen. Dies wird notwendig, wenn an durchgeführt: Abb. 3: Pinbelegung des 3poligen Klemm- einem oder mehreren Ports mehr als ein –... -
Seite 5: Weitere Unterstützung
Sie die MICE Schnappvorrichtung gemäß Abb. 7. SPIDER Abb. 4: Konfiguration mit SPIDER 5TX: Anschluß von bis zu 5 Endgeräten oder weiteren Segmenten über TP – Die Schirmungsmasse der anschließbaren Industrial Twisted Pair-Leitungen ist elek- Abb. 7: Demontage des SPIDER 5TX trisch leitend mit dem Erdungsanschluß... - Seite 6 P – Power, Versorgungsspannung liegt an Portstatus 5 x grüne LEDs DA/STAT – Daten, Linkstatus 5 x gelbe LEDs 10/100 – Datenrate Lieferumfang Rail Switch SPIDER 5TX inkl. Klemmblock für die Versorgungsspannung Beschreibung und Betriebsanleitung Bestellnummer Rail Switch SPIDER 5TX 943 824-002 Zubehör...
