Instruktion
GUT ANFANGEN !

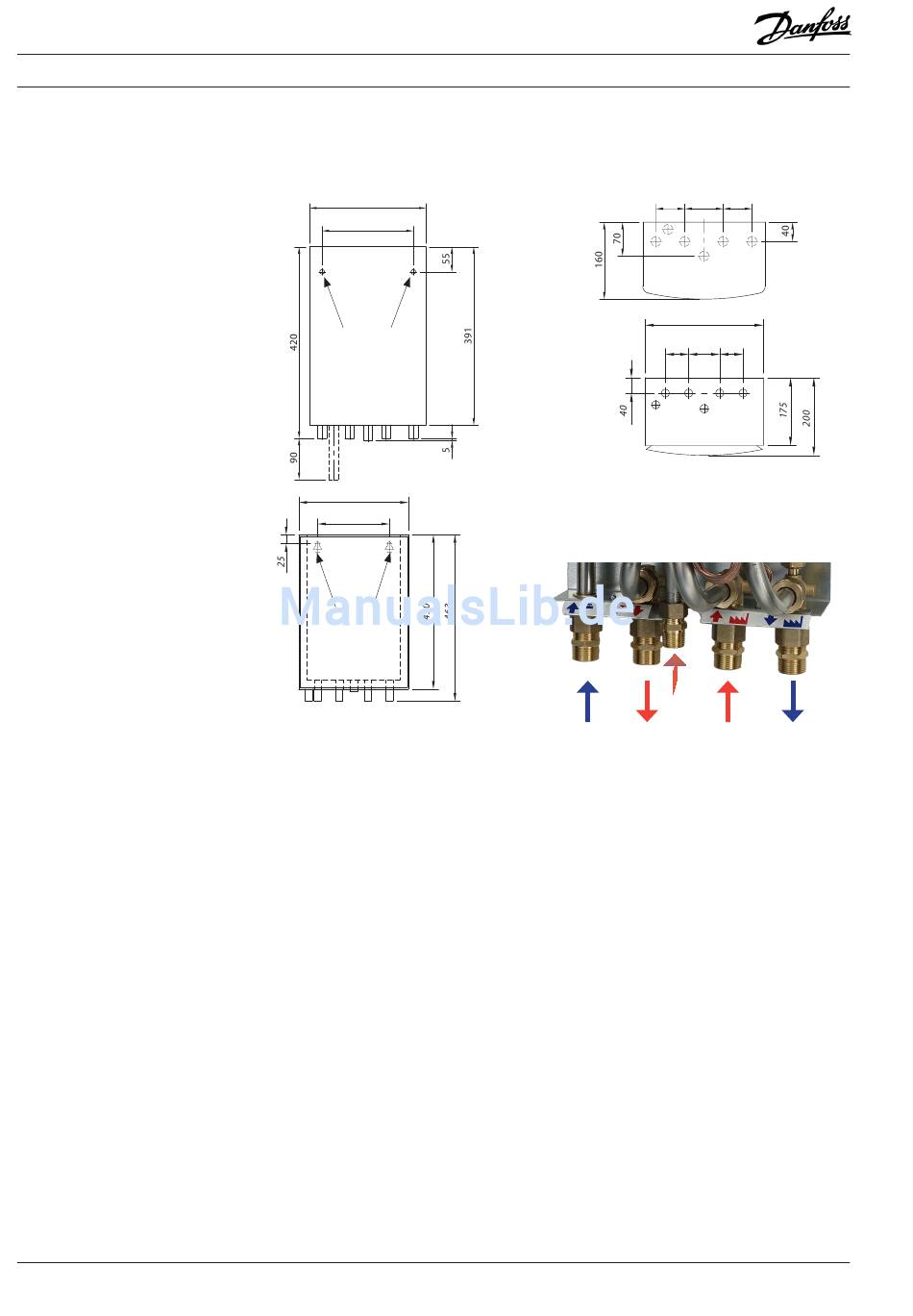

Maßskizze / Anschlüsse
Type A (Siehe bitte Seite 3)
Akva Vita
Type B (Siehe bitte Seite 3)
Akva Lux II
Maßskizzen für Typ C - Akva
Vita II F und Typ D - Akva Lux II
F sind nicht vorhänden.
Anschlüssreihefolge ist aber
wie rechts angegeben.
Die Massen sind:
H 550 x B 440 x T 150 mm
Montage - Inbetriebnahme
2
GUT ANFANGEN
Montage und Inbetriebnahme.
Bitte befolgen Sie das untenstehende Inbetrieb-
nahmeverfahren.
255
A
200
Montagelöcher
305
200
B
Montagelöcher
3
6
1
2
4
5
1.
Der Durchflusswassererwärmer ist für
Wandmontage. Die Rückplatte der Station
ist mit Montagelöchern für Schraubbefesti-
gung versehen. Die Station mit zwei Bolzen,
Schrauben, Spreizdübel oder ähnliches auf
dem Wand befestigen.
2.
Vor Einbau der Station sind nicht benutzte
Anschlüsse und Absperrventile mit einem
Stopfen abzudichten.
3.
WICHTIG! Alle Verschraubungen und
Verbindungen nachziehen, als sie sich durch
Erschüttungen während des Transports
gelöst haben können.
4.
Auf Anlagen mit Sicherheitsventil ist An-
schluss für Ablauf laut geltenden örtlichen
Vorschriften herzustellen.
5.
Für Hausinstallationen mit Warmwasser-
zirkulation ist eine Umrüstung von Bypassb-
etrieb auf WW-Zirkulation vorzuhehmen
und Umwälzpumpe und Rückschlagventil
ist immer einzubauen. Die Pumpe muss
Wasser in Richtung des Wassererwärmers
pumpen. Die Pumpe an Stromversorgung
VI.GE.Q1.03
Produced by Danfoss Redan A/S · 10.2010
60
80
A
6
2 1
5
305
60
80 60
B
1
2
6
Von oben
1. Kalt Wasser (KW)
5. Zirkulation
2. Warmwasser (WW)
6. Evt. Abblaseleitung des
3. Fernwärme (FW) Vorlauf
4. Fernwärme (FW) Rücklauf
Zirk.
KW
WW
anschliessen, aber nich einschalten (siehe
Seite 5 WW-Zirkulation). Siehe bitte Anlei-
tung für Zirkulationsanschluss.
6.
Danach die Kugelhähne auf FW Vorlauf vor-
sichtig öffnen, und letztendlich die übrigen
Kugelhähnen der Installation öffnen.
7.
Der Durchflusswassererwärmer und die
Hausinstallation gründlich vor Leckagen
überwachen.
8.
Die ganze Installation laut den geltenden
örtlichen Vorschriften einer Druckprobe
unterziehen.
9.
Evtl. Zirkulationspumpe einschalten.
10. Letztendlich den Durchflusswassererwärmer
laut der Bedienungsanleitung einstellen.
11. WICHTIG! Erwärmung und Abkühlen des
Wassererwärmers kann Leckagen verur-
sachen. Deshalb kann Nachziehen alle
Verschraubungen und Anschlüsse nach der
Inbetriebnahme notwendig sein.
60
3
4
Wand
3
4
5
Sicherheitsventil
FW
Vorlauf
Rücklauf
