Bedienungsanleitung
Allgemein
Brauchwarmwasser
Regelung der Warmwasser-
temperatur
Bypass Thermostat
WW-Zirkulation
Zirkulation
Umrüstung von Bypassbetrieb
auf WW-Zirkulation
8

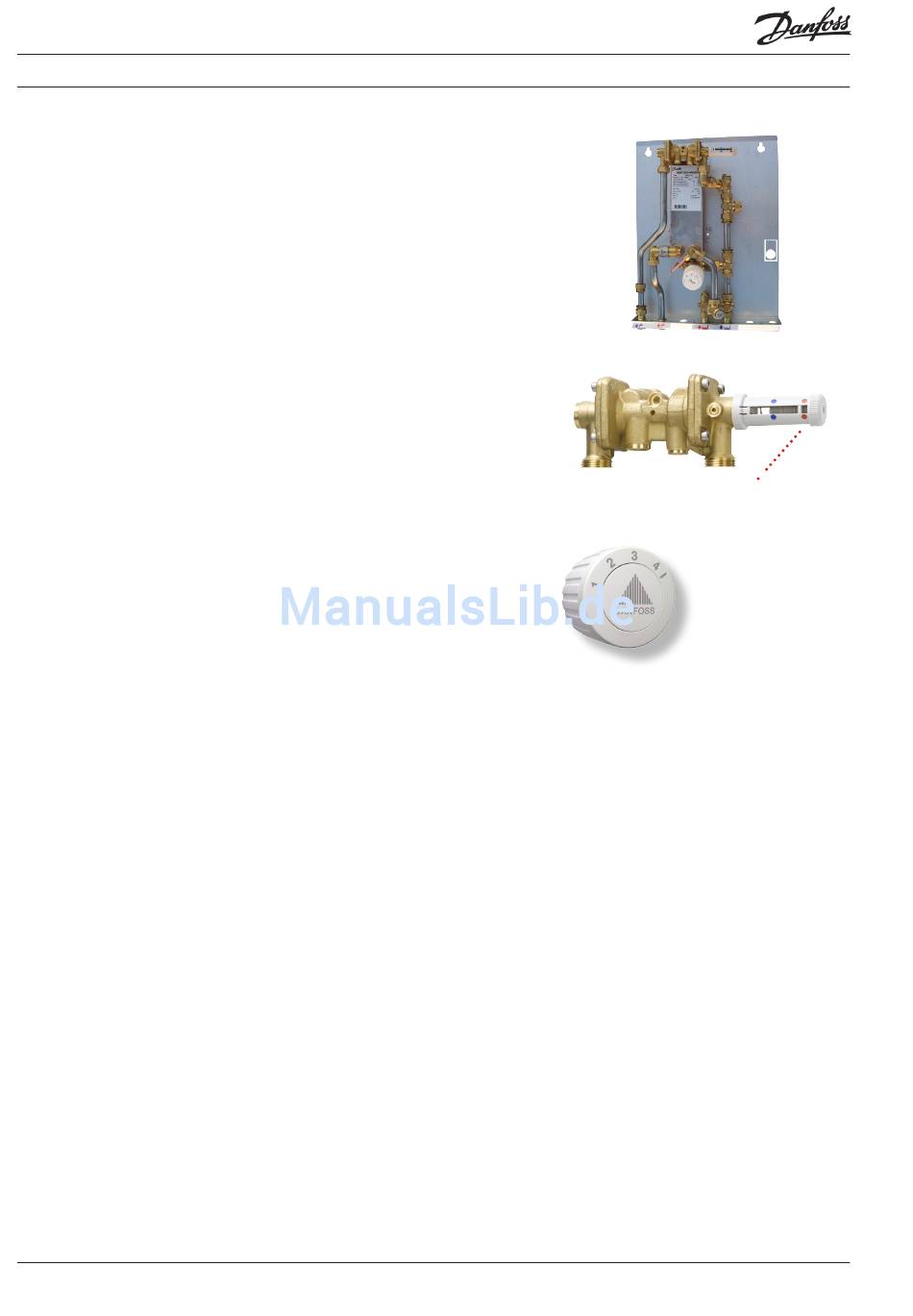

Durchflusswassererwärmer - Typ C
Achtung: Einzelne Varianten können von der Abbil-
dung abweichen. Regelung ist jedoch grundsätzlich
gleich.
Beschreibung
Das Trinkwarmwasser wird über den Wärmeüber-
trager erhitzt und die Temperatur mit einem durch-
flussgesteuerten Ventil PM2+P mit eingebautem
Differenzdruckregler geregelt (2).
Regelung der Warmwassertemperatur.
Die Warmwassertemperatur wird durch Drehen
des Hand-griffes in Richtung "rot" (wärmer), oder
"blau" (kälter). Als Zapftemperatur wird 45-50°C
empfohlen (7-8 l/min.). Die Temperatur sollte nie
55°C um Kalkbildung im Wärmeübertrager zu
vermeiden.
Bypass oder Zirkulationsthermostat.
Bypass Funktion (Werkseinstellung).
Standardgemäß wird der Durchflusswassererwär-
mer mit einem thermostatischen Bypass Danfoss
FJVR (3) mit Rücklauftemperaturbegrenzer 10/50
C° für Bypassbetrieb ausgerüstet. Warmwasser-
zapfungen können dadurch ohne Wartezeit erfol-
gen. Es wird empfohlen den Thermostat in Pos. 3
einzustellen. Falls die Warmwassertemperatur zu
langsam ansteigt, kann es notwendig sein, den
Thermostat höher als Pos. 3 einzustellen. - Siehe
bitte separate Anleitung "Fehlersuche".
Zirkulationsthermostat
Eine Umrüstung auf WW-Zirkulation ist bauseitig
möglich, - und erfordert nur zusätzliche Kompo-
nente. Die Komponente für WW-Zirkulation
sind Sonderzubehör und müssen separat
bestellt und bauseits montiert werden.
Zirkulationsthermostat.
Auf Anlagen mit Zirkulation funktioniert der Ther-
mostat (3) als Zirkulationsthermostat und die Tem-
peratur des Zirkulationswassers wird unabhängig
von dem eingestellten Warmwassertemperatur
einreguliert. Es wird empfohlen den Thermostat
auf max. Pos. 3 einzustellen.
Für Zirkulationsanschluss des Durchflusswas-
sererwärmers Typ C - Akva Vita II F sind 3 ver-
schiedene Zirkulationssätze als Sonderzubehör
erhältlich.
Die 3 Umrüstungsmöglichkeiten von Bypassbe-
trieb auf WW-Zirkulation werden auf den Seiten
10, 11 und 12 näheres beschrieben.
Bitte bemerken, dass diese Beschreibung für so-
wohl Akva Vita II F und Akva Lux II F gelten.
VI.GE.Q1.03
Produced by Danfoss Redan A/S · 10.2010
2
Regelhandgriff
3
Einstellskala (Richtwerte):
Pos. 2 = 30°C
3 = 40°C
4 = 45°C
