Bedienungsanleitung
Allgemein
Brauchwarmwasser
Regelung der Warmwasser-
temperatur
Bypass Thermostat
WW-Zirkulation
Zirkulation
Umrüstung von Bypassbetrieb
auf WW-Zirkulation
WICHTIG
Bitte Einbau von Umwälzpumpe und
Rückschlagventil beachten. Die Pumpe
muss Wasser in Richtung des Wasser-
erwärmers pumpen.

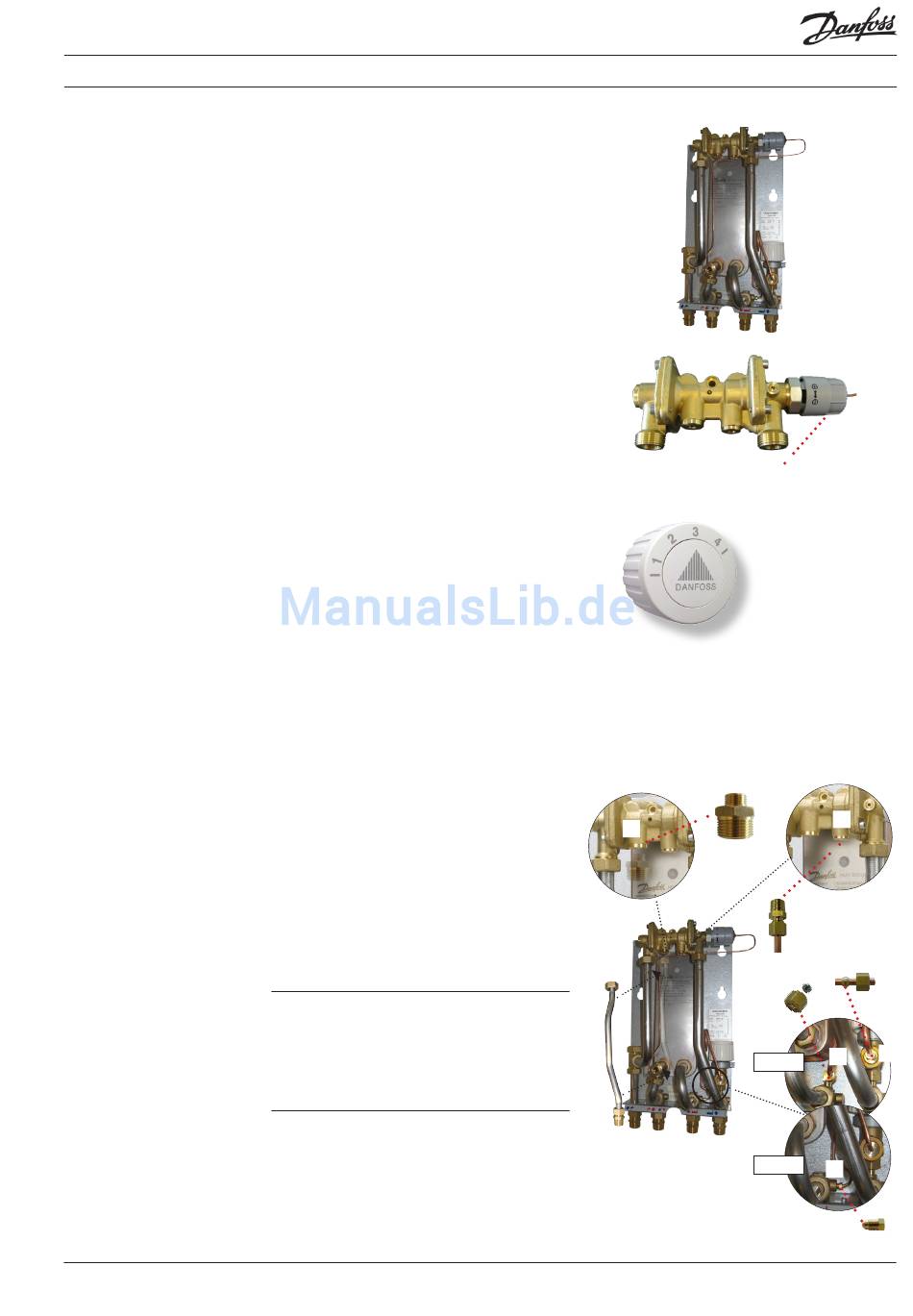

Durchflusswassererwärmer - Typ B
Achtung: Einzelne Varianten können von der Abbil-
dung abweichen. Regelung ist jedoch grundsätzlich
gleich.
Beschreibung
Das Trinkwarmwasser wird über den Wärmeüber-
trager hitzt und die Temperatur mit einem durchfluss-
und thermostatisch gesteuerten Ventil PTC2+P mit
eingebautem Differenzdruckregler geregelt (2).
Regelung der Warmwassertemperatur.
Die Warmwassertemperatur wird durch Drehen
des Handgriffes in Richtung "+" (wärmer), oder "-"
(kälter). Als Zapf-temperatur wird 45-50°C emp-
fohlen (7-8 l/min.). Die Temperatur sollte nie 55°C
übersteigen, um Kalkbildung im Wärmeübertrag-
er zu vermeiden.
Bypass oder Zirkulationsthermostat.
Bypass Funktion (Werkseinstellung).
Standardgemäß wird der Durchflusswassererwär-
mer mit einem thermostatischen Bypass Danfoss
FJVR (3) mit Rücklauftemperaturbegrenzer 10/50
C° für Bypassbetrieb ausgerüstet. Warmwasserzapf-
ungen können dadurch ohne Wartezeit erfolgen.
Es wird empfohlen den Thermostat in Pos. 3 einzus-
tellen. Falls die Warmwassertemperatur zu langsam
ansteigt, kann es notwendig sein, den Thermostat
höher als Pos. 3 einzustellen.
Zirkulationsthermostat
Eine Umrüstung auf WW-Zirkulation ist bauseitig
möglich, - und erfordert nur zusätzliche Kompo-
nente. Diese Komponente sind Sonderzube-
hör und müssen separat bestellt und bauseits
montiert werden.
Auf Anlagen mit Zirkulation funktioniert der Ther-
mostat (3) als Zirkulationsthermostat und die Tem-
peratur des Zirkulationswassers wird unabhängig
von dem eingestellten Warmwassertemperatur
einreguliert. Es wird empfohlen den Thermostat
auf max. Pos. 3 einzustellen.
• Die Pfropfen in Punkt C und B (6 mm Inbuss-
schrauben) abbauen.
• 3/8" x 3/4" Messingnippel in Punkt C (dichten)
einbauen und das Zirkulationsrohr in dem
Messingnippel einbauen.
4 mm Kapillarrohr (Wärmeübertrager XB 06H-1 26):
• 1/4" Nippel in Punkt B einbauen (dichten).
• Kapillarrohr in Punkt D lösen und das Kapillar-
rohr und das Überwurfmutter von Punkt D auf
Punkt B umstellen.
• 4 mm Pfropfen in Punkt D einbauen.
6 mm Kapillarrohr (Wärmeübertrager XB 06H-1 40):
• 1/4"x 6 mm Nippel in Punkt B einbauen (dichten).
• Kapillarrohr und Überwurfmutter in Punkten F
und G abbauen (verschrotten).
• Mit Überwurfmuffer + Kugel in Punkt F zu-
pfropfen.
• Neues Kapillarrohr von Punkt F zu Punkt B
mittels Uberwurfmutter und Schneidring ein-
bauen.
VI.GE.Q1.03
Produced by Danfoss Redan A/S · 10.2010
2
Regelhandgriff
3
Einstellskala (Richtwerte):
Pos. 2 = 30°C
3 = 40°C
4 = 45°C
C
Zirkulations-
stutzen
E
6 mm
4 mm
B
Zirkulationsan-
schluss von Kapil-
larrohr
G
F
D
7
