Bedienungsanleitung
Allgemein
Brauchwarmwasser
Regelung der Warmwasser-
temperatur
Bypass Thermostat
WW-Zirkulation
Zirkulation
Umrüstung von Bypassbetrieb
auf WW-Zirkulation

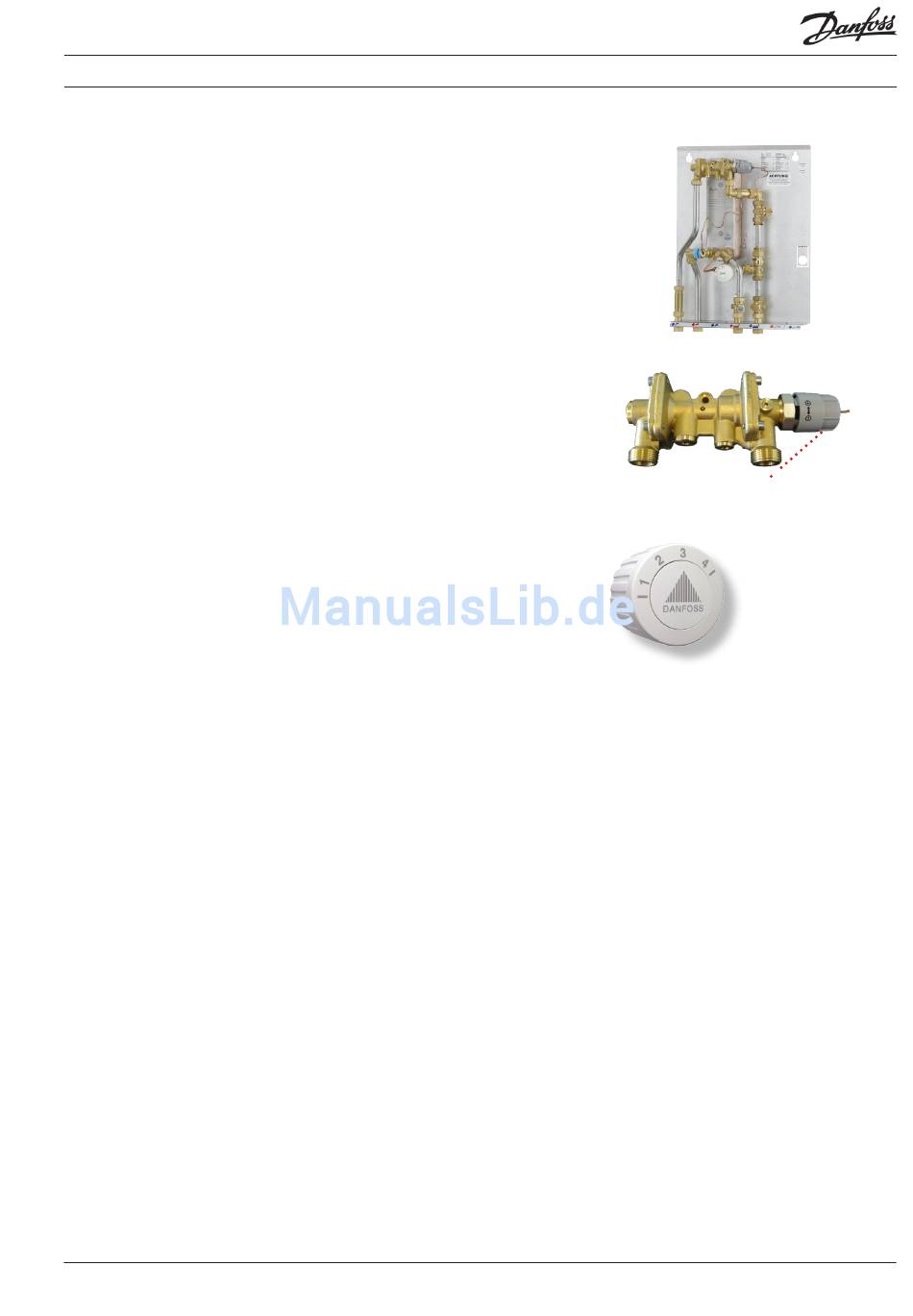

Durchflusswassererwärmer - Typ D
Achtung: Einzelne Varianten können von der Abbil-
dung abweichen. Regelung ist jedoch grundsätzlich
gleich.
Beschreibung
Das Trinkwarmwasser wird über den Wärmeüber-
trager hitzt und die Temperatur mit einem durchfluss-
und thermostatisch gesteuerten Ventil PTC2+P mit
eingebautem Differenzdruckregler geregelt (2).
Regelung der Warmwassertemperatur.
Die Warmwassertemperatur wird durch Drehen
des Handgriffes in Richtung "+" (wärmer), oder "-"
(kälter). Als Zapf-temperatur wird 45-50°C emp-
fohlen (7-8 l/min.). Die Temperatur sollte nie 55°C
übersteigen, um Kalkbildung im Wärmeübertrag-
er zu vermeiden.
Bypass oder Zirkulationsthermostat.
Bypass Funktion (Werkseinstellung).
Standardgemäß wird die Durchflusswassererwärm-
er mit einem thermostatischen Bypass Danfoss
FJVR (3)mit Rücklauftemperaturbegrenzer 10/50 C°
für Bypassbetrieb ausgerüstet. Warmwasserzapf-
ungen können dadurch ohne Wartezeit erfolgen.
Es wird empfohlen den Thermostat in Pos. 3 einzus-
tellen. Falls die Warmwassertemperatur zu langsam
ansteigt, kann es notwendig sein, den Thermostat
höher als Pos. 3 einzustellen.
Zirkulationsthermostat
Eine Umrüstung auf WW-Zirkulation ist bauseitig
möglich, - und erfordert nur zusätzliche Kompo-
nente. Diese Komponente sind Sonderzube-
hör und müssen separat bestellt und bauseits
montiert werden.
Auf Anlagen mit Zirkulation funktioniert der Ther-
mostat (3) als Zirkulationsthermostat und die Tem-
peratur des Zirkulationswassers wird unabhängig
von dem eingestellten Warmwassertemperatur
einreguliert. Es wird empfohlen den Thermostat
auf max. Pos. 3 einzustellen.
Für Zirkulationsanschluss des Durchflusswas-
sererwärmers Typ D - Akva Lux II F sind 3 ver-
schiedene Zirkulationssätze als Sonderzubehör
erhältlich.
Die 3 Umrüstungsmöglichkeiten von Bypassbe-
trieb auf WW-Zirkulation werden auf den Seiten
10, 11 und 12 näheres beschrieben.
Bitte bemerken, dass diese Beschreibung für so-
wohl Akva Vita II F und Akva Lux II F gelten.
VI.GE.Q1.03
Produced by Danfoss Redan A/S · 10.2010
2
Regelhandgriff
3
Einstellskala (Richtwerte):
Pos. 2 = 30°C
3 = 40°C
4 = 45°C
9
