Bedienungsanleitung
Umrüstung von Bypassbetrieb
auf WW-Zirkulation
Zirkulationssatz 1
1) 1 Stück 3/8" x 3/4" Messingnippel
2) 1 Stück 1/4"x 6 mm Messing-
nippel
3) 3 Stück Überwurfmutter 6 mm
4) 1 Stück Kügel für Absperrung
5) 1 Stück Kapillarrohr Ø6 mm
6) 2 Stück Schneidring
7) 1 Stück 3/4 Ø 21,4 mm Über-
wurfmutter
8) 1 Stück ½" x 28,5 mm Messing
nippel
(Beachten Sie bitte, dass dieses
Zirkulationssatz auch für andere
Anwendungen verwendet wird.
- Deshalb können überflüssigen
Komponenten vorkommen,
und wir bitten Sie, von diesen
abzusehen)
Bitte Einbau von Umwälzpumpe und
Rückschlagventil beachten. Die Pumpe
muss Wasser in Richtung des Wasser-
erwärmers pumpen.
10

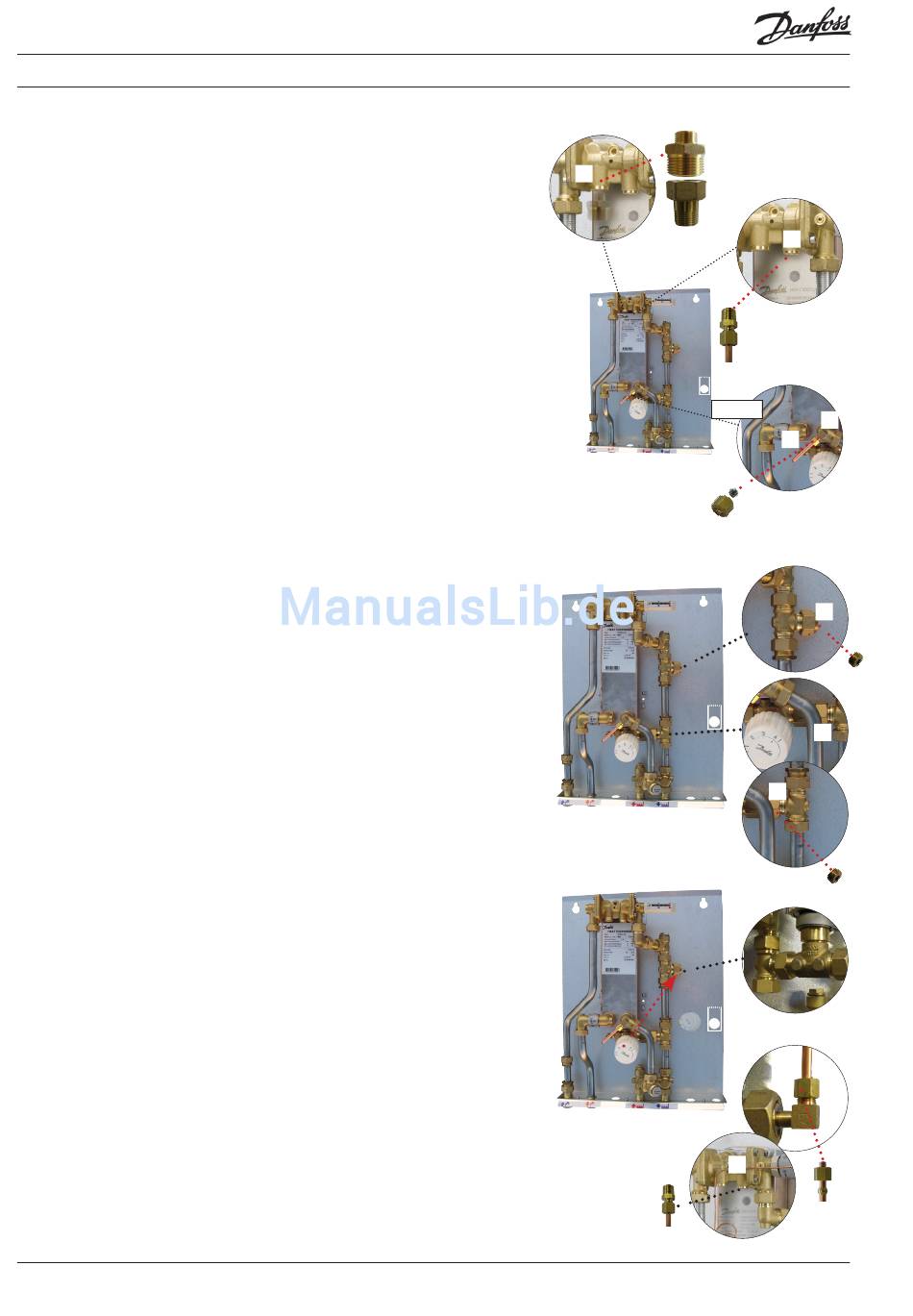

Durchflusswassererwärmer - Typ C und D
• Die Pfropfen in Punkt C und B (6 mm Inbuss-
schrauben) abbauen.
• 3/8" x 3/4" Messingnippel, 3/4 Ø 21,4 mm
Überwurfmutter und ½" x 28,5 mm Messing-
nippel in Punkt C (dichten) einbauen (für
einbau des Zirkulationsrohres (gehört nicht
zum Lieferumfang))
• 1/4"x 6 mm Nippel in Punkt B einbauen
(dichten).
• Kapillarrohr und Überwurfmutter in Punkten F
und G abbauen (verschrotten).
• Mit Überwurfmuffer + Kugel in Punkt F zu-
pfropfen.
• 3/4" Propfen in Punkt H abbauen
• FJVR Thermostat in Punkt I abbauen. 3/4" Nip-
pelmuffe von FJVR Thermostat abschrauben
und verschrotten
• 3/4" Propfen + Dichtung in Punkt I einbauen
• FJVR Thermostat in Punkt H einbauen
• Neues Kapillarrohr von Punkt G zu Punkt B
mittels Uberwurfmutter und Schneidring ein-
bauen.
VI.GE.Q1.03
Produced by Danfoss Redan A/S · 10.2010
1
C
7 + 8
3 + 4
Uberwurfmutter + Kugel
Zirkulationsanschluss
von Kapillarrohr mit-
tels Überwurfmutter +
Schneidring
3 + 6
Zirkulations-
stutzen
B
2
Zirkulationsan-
schluss von Kapil-
larrohr
6 mm
F
G
H
I
I
G
B
3 + 6
Uberwurfmutter
+ Schneidring
