Bedienungsanleitung
Allgemein
Brauchwarmwasser
Regelung der Warmwasser-
temperatur
Bypass Thermostat
WW-Zirkulation
Zirkulation
Umrüstung von Bypassbetrieb
auf WW-Zirkulation
WICHTIG
Bitte Einbau von Umwälzpumpe und
Rückschlagventil beachten. Die Pumpe
muss Wasser in Richtung des Wasser-
erwärmers pumpen.
6

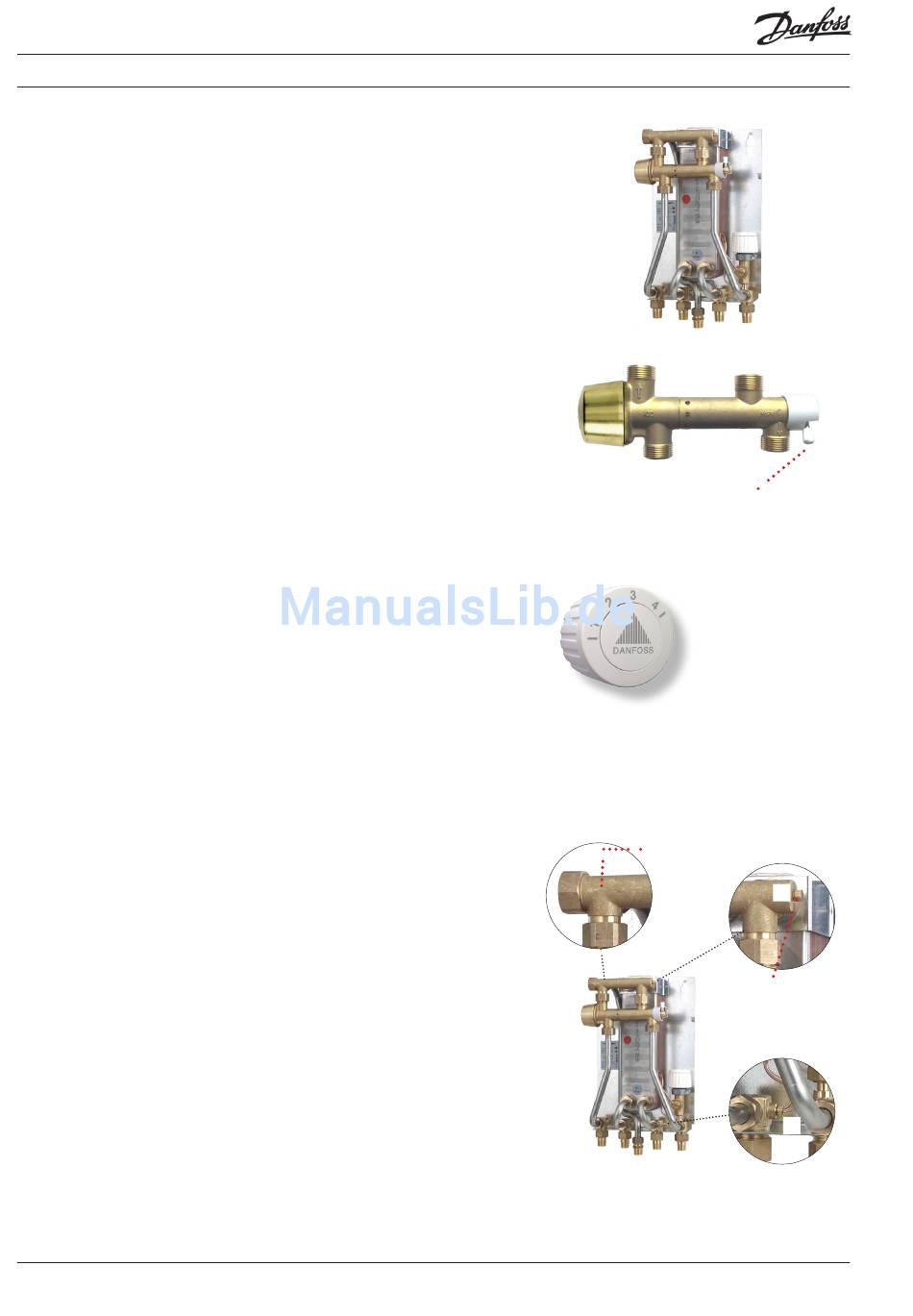

Durchflusswassererwärmer - Typ A
Achtung: Einzelne Varianten können von der Abbil-
dung abweichen. Regelung ist jedoch grundsätzlich
gleich.
Beschreibung
Das Trinkwarmwasser wird über den Wärmeüber-
trager erhitzt und die Temperatur mit einem durch-
flussgesteuerten Ventil PM geregelt (2).
Regelung der Warmwassertemperatur.
Die Warmwassertemperatur wird durch Drehen
des Handgriffes in Richtung rot (wärmer) bzw.
blau (kälter) eingestellt. Als Zapftemperatur wird
45-50 °C empfohlen (7-8 l/min.) Die Temperatur
sollte nie 55 °C übersteigen um Kalkbildung im
Wärmeübertrager zu vermeiden.
Falls es nicht möglich ist, die Temperatur gemäß
den obigen Hinweisen einzustellen, ist eine Än-
derung der Standardeinstellung des Reglers zu
empfehlen. - Siehe bitte separate Anleitung "Feh-
lersuche".
Bypass oder Zirkulationsthermostat.
Bypass Funktion (Werkseinstellung).
Standardgemäß
wird
der
erwärmer mit einem thermostatischen Bypass
Danfoss FJVR (3) mit Rücklauftemperaturbegrenzer
10/50 C° für Bypassbetrieb ausgerüstet. Warmwas-
serzapfungen können dadurch ohne Wartezeit er-
folgen. Es wird empfohlen den Thermostat in Pos.
3 einzustellen. Falls die Warmwassertemperatur
zu langsam ansteigt, kann es notwendig sein, den
Thermostat höher als Pos. 3 einzustellen.
Zirkulationsthermostat
Eine Umrüstung auf WW-Zirkulation ist bauseitig
ohne extra Komponenten möglich.
Zirkulationsthermostat.
Auf Anlagen mit Zirkulation funktioniert der Ther-
mostat (3) als Zirkulationsthermostat und die Tem-
peratur des Zirkulationswassers wird unabhängig
von dem eingestellten Warmwassertemperatur
einreguliert. Es wird empfohlen den Thermostat
auf max. Pos. 3 einzustellen.
• Überwurfmutter am oberen Ende des Zirkula-
tionsrohres lösen und Blindstopfen entfernen.
• 4 mm konischer Pfropfen in Punkt B abbauen.
• Kapillarrohr von Bypassthermostat von Punkt
A auf Punkt B umstellen.
• Mit 4 mm konischem Propfen in Punkt A zu-
propfen.
• Das Zirkulationsrohr der Wohnung an den
Stutzen anschliessen.
VI.GE.Q1.03
Produced by Danfoss Redan A/S · 10.2010
2
Durchflusswasser-
3
Regelhandgriff
Einstellskala (Richtwerte):
Pos. 2 = 30°C
3 = 40°C
4 = 45°C
Blindstopfen
(zu entfernen
falls Zirkulation
B
Zirkulationsan-
schluss von Kapil-
larrohr
A
4
