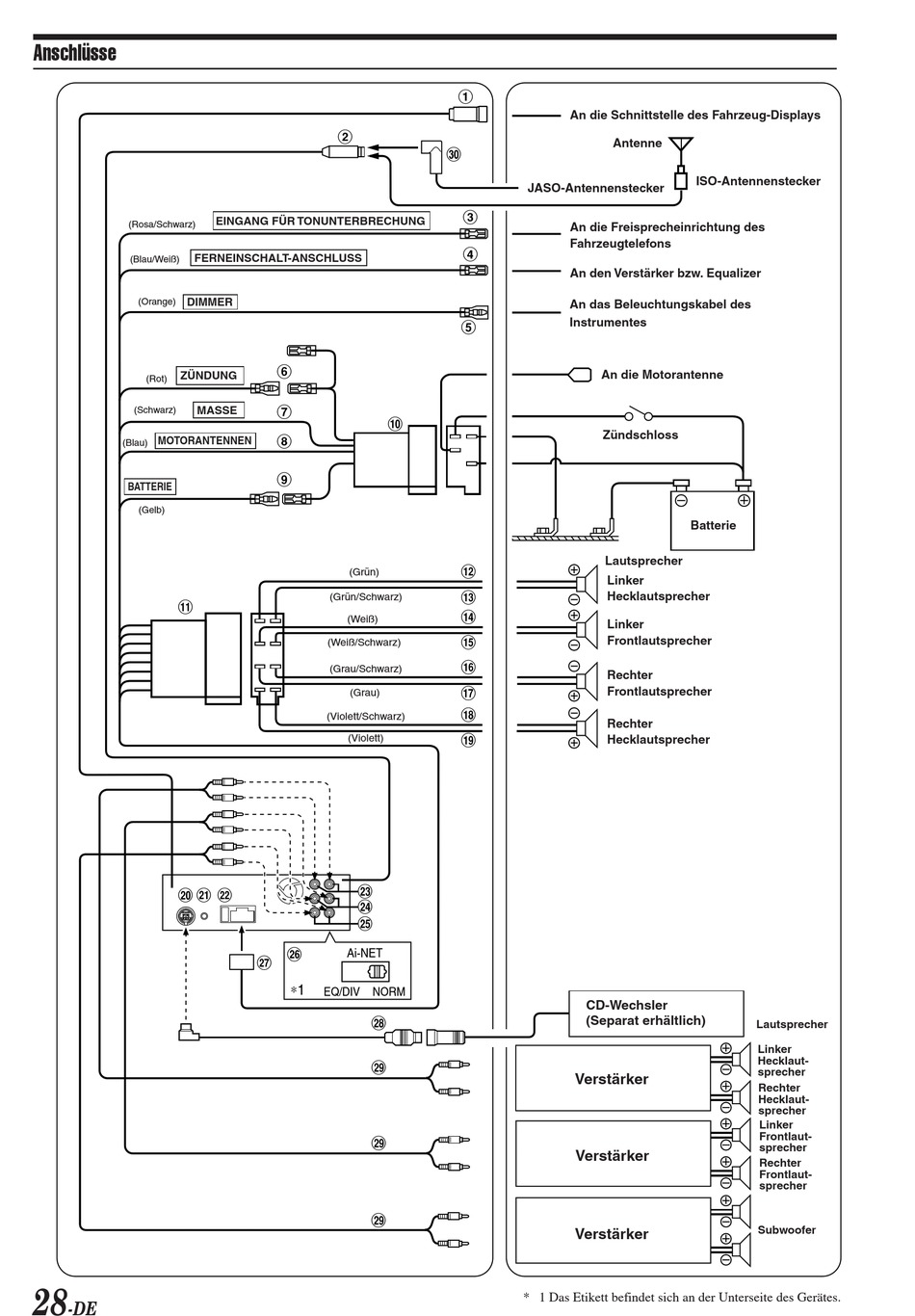

Anschlüsse
(Rosa/Schwarz)
FERNEINSCHALT-ANSCHLUSS
(Blau/Weiß)
(Orange)
DIMMER
ZÜNDUNG
(Rot)
(Schwarz)
MASSE
MOTORANTENNEN
(Blau)
BATTERIE
(Gelb)
"
, - .
28
-DE
2
EINGANG FÜR TONUNTERBRECHUNG
6
7
!
8
9
(Grün)
(Grün/Schwarz)
(Weiß)
(Weiß/Schwarz)
(Grau/Schwarz)
(Grau)
(Violett/Schwarz)
(Violett)
/
:
;
<
Ai-NET
=
∗1
EQ/DIV
NORM
>
?
?
?
1
An die Schnittstelle des Fahrzeug-Displays
Antenne
@
JASO-Antennenstecker
3
An die Freisprecheinrichtung des
Fahrzeugtelefons
4
An den Verstärker bzw. Equalizer
An das Beleuchtungskabel des
Instrumentes
5
An die Motorantenne
Zündschloss
Lautsprecher
#
Linker
$
Hecklautsprecher
%
Linker
&
Frontlautsprecher
(
Rechter
)
Frontlautsprecher
~
Rechter
+
Hecklautsprecher
CD-Wechsler
(Separat erhältlich)
Verstärker
Verstärker
Verstärker
* 1 Das Etikett befindet sich an der Unterseite des Gerätes.
ISO-Antennenstecker
Batterie
Lautsprecher
Linker
Hecklaut-
sprecher
Rechter
Hecklaut-
sprecher
Linker
Frontlaut-
sprecher
Rechter
Frontlaut-
sprecher
Subwoofer
