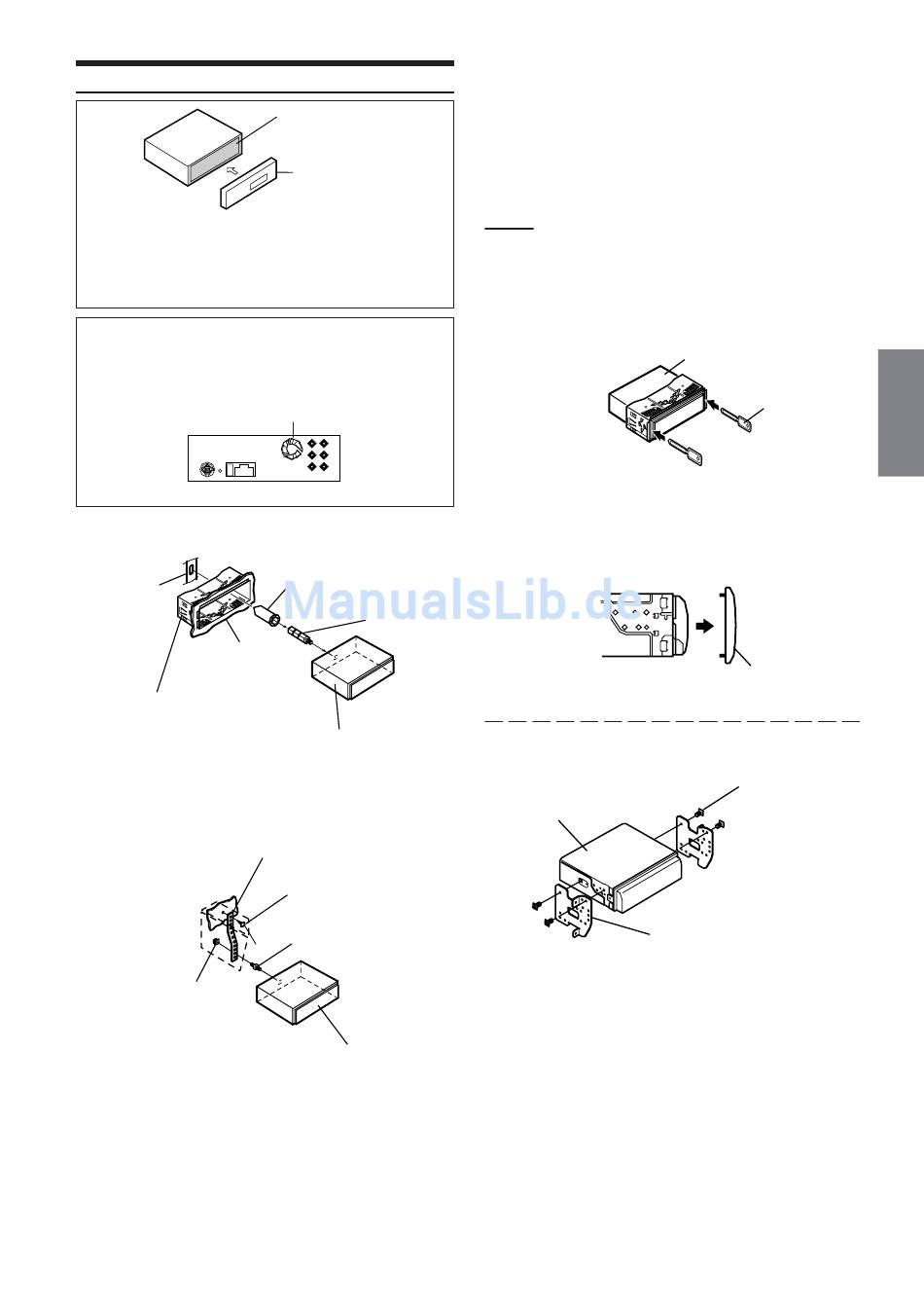

Installation
Vorsicht
Wenn Sie das Gerät im Auto einbauen, nehmen Sie das abnehmbare
Bedienteil nicht ab.
Wenn Sie das abnehmbare Bedienteil zur Installation abnehmen,
könnten Sie zu fest auf die Metallplatte drücken, auf der das Bedienteil
angebracht wird, und diese dadurch verbiegen.
Vorsicht
Achten Sie auf ungehinderte Luftzirkulation im Bereich von Ventilator
und Kühlkörper. Falls die Belüftungsöffungen verdeckt oder
verschlossen werden, führt dies zu Hitzestau im Gerät und
Brandgefahr.
Belüftungsöffnung
1
Stützhalterung
Armaturenbrett
Einbaurahmen
(beiliegend)
Ziehen Sie den Einbaurahmen vom Hauptgerät (siehe
„Ausbau" auf diese Seite). Schieben Sie den
Einbaurahmen dann in das Armaturenbrett, und
fixieren Sie diesen mit den Metallaschen.
2
Befestigungsstrebe
Sechskantmutter
(M5)
Falls Ihr Fahrzeug mit einer Stützhalterung versehen
ist, drehen Sie die lange Sechskantschraube in die
Rückseite des CDA-9851R und stecken danach die
Gummikappe auf den Schraubenkopf. Sollte keine
Stützhalterung vorhanden sein, muss das Gerät mit
Hilfe einer Stützleiste (nicht mitgeliefert) fixiert
werden.
Schließen Sie die Kabel des CDA-9851R gemäß den
Anweisungen im Abschnitt ANSCHLÜSSE an.
Metallplatte
Abnehmbares
Bedienteil
Gummikappe
(beiliegend)
Sechskant-
Stiftschraube
(beiliegend)
Hauptgerät
Schraube
Stiftschraube
∗
Hauptgerät
• Als Schraube * verwenden Sie eine geeignete Schraube für die Chassis-
Gehäusebefestigung.
3
Schieben Sie das Modell CDA-9851R in das
Armaturenbrett, bis es mit einem Klicken einrastet. Der
Rastmechanismus sorgt für einen wackelfreien Sitz
und verhindert, dass das Gerät aus Versehen aus dem
Armaturenbrett gezogen wird. Bringen Sie danach das
Bedienteil wieder an.
Ausbau
1 Nehmen Sie das Bedienteil vom Gerät ab.
2 Setzen Sie die optionalen Halterungen an der Rückseite ein,
und zwar entlang der Führungen auf beiden Seiten des
Geräts. Das Gerät lässt sich nun aus dem Einbaurahmen
nehmen.
3 Ziehen Sie das Gerät mit gelösten Verriegelungsstiften aus
dem Einbaurahmen.
<JAPANISCHES FAHRZEUG>
Hauptgerät
Hauptgerät
Halterung
(beiliegend)
Frontrahmen
Schrauben (M5 × 8)
(beiliegend)
Einbauhalterung
27
-DE
