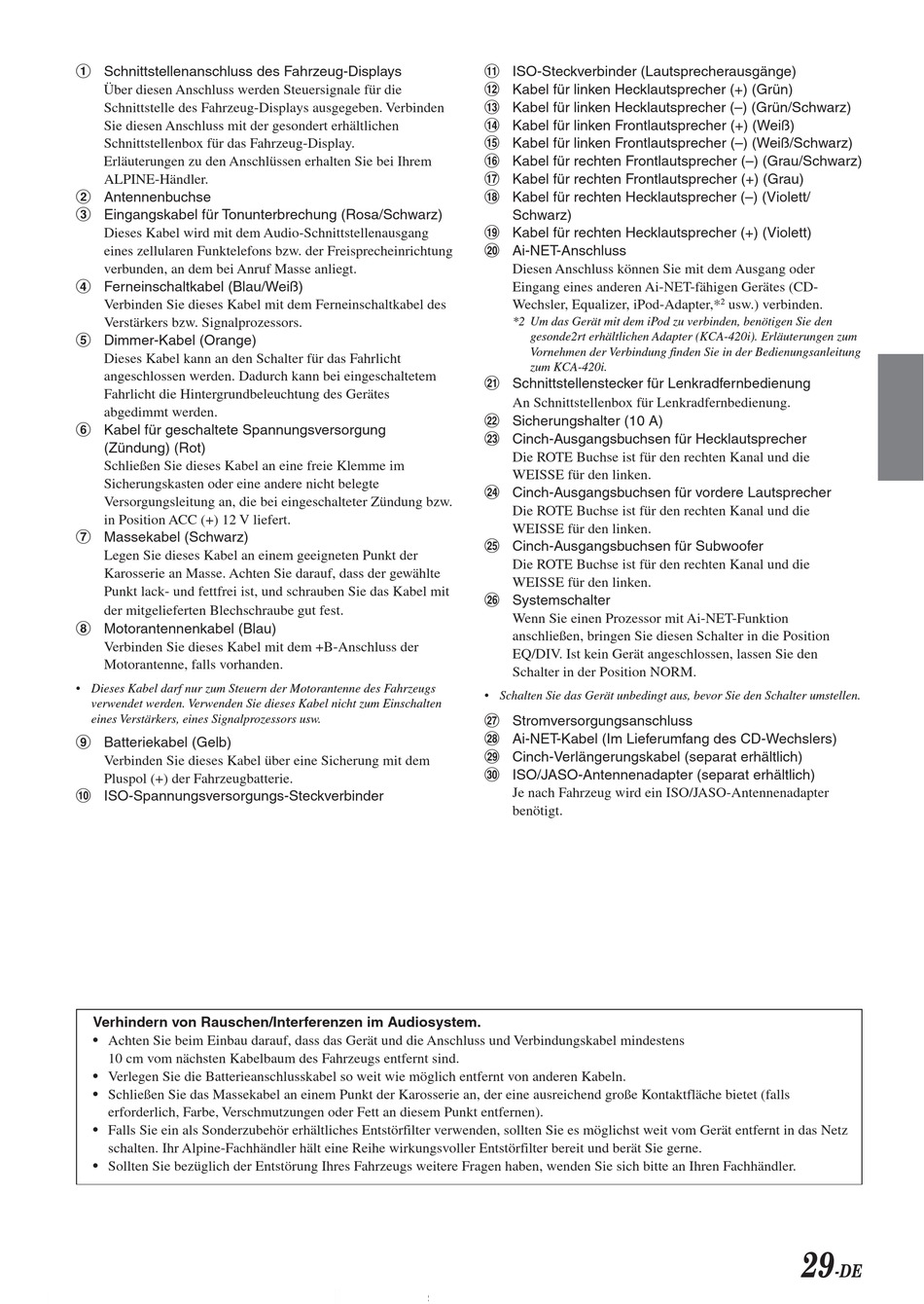

1 Schnittstellenanschluss des Fahrzeug-Displays
Über diesen Anschluss werden Steuersignale für die
Schnittstelle des Fahrzeug-Displays ausgegeben. Verbinden
Sie diesen Anschluss mit der gesondert erhältlichen
Schnittstellenbox für das Fahrzeug-Display.
Erläuterungen zu den Anschlüssen erhalten Sie bei Ihrem
ALPINE-Händler.
2 Antennenbuchse
3 Eingangskabel für Tonunterbrechung (Rosa/Schwarz)
Dieses Kabel wird mit dem Audio-Schnittstellenausgang
eines zellularen Funktelefons bzw. der Freisprecheinrichtung
verbunden, an dem bei Anruf Masse anliegt.
4 Ferneinschaltkabel (Blau/Weiß)
Verbinden Sie dieses Kabel mit dem Ferneinschaltkabel des
Verstärkers bzw. Signalprozessors.
5 Dimmer-Kabel (Orange)
Dieses Kabel kann an den Schalter für das Fahrlicht
angeschlossen werden. Dadurch kann bei eingeschaltetem
Fahrlicht die Hintergrundbeleuchtung des Gerätes
abgedimmt werden.
6 Kabel für geschaltete Spannungsversorgung
(Zündung) (Rot)
Schließen Sie dieses Kabel an eine freie Klemme im
Sicherungskasten oder eine andere nicht belegte
Versorgungsleitung an, die bei eingeschalteter Zündung bzw.
in Position ACC (+) 12 V liefert.
7 Massekabel (Schwarz)
Legen Sie dieses Kabel an einem geeigneten Punkt der
Karosserie an Masse. Achten Sie darauf, dass der gewählte
Punkt lack- und fettfrei ist, und schrauben Sie das Kabel mit
der mitgelieferten Blechschraube gut fest.
8 Motorantennenkabel (Blau)
Verbinden Sie dieses Kabel mit dem +B-Anschluss der
Motorantenne, falls vorhanden.
• Dieses Kabel darf nur zum Steuern der Motorantenne des Fahrzeugs
verwendet werden. Verwenden Sie dieses Kabel nicht zum Einschalten
eines Verstärkers, eines Signalprozessors usw.
9 Batteriekabel (Gelb)
Verbinden Sie dieses Kabel über eine Sicherung mit dem
Pluspol (+) der Fahrzeugbatterie.
! ISO-Spannungsversorgungs-Steckverbinder
Verhindern von Rauschen/Interferenzen im Audiosystem.
• Achten Sie beim Einbau darauf, dass das Gerät und die Anschluss und Verbindungskabel mindestens
10 cm vom nächsten Kabelbaum des Fahrzeugs entfernt sind.
• Verlegen Sie die Batterieanschlusskabel so weit wie möglich entfernt von anderen Kabeln.
• Schließen Sie das Massekabel an einem Punkt der Karosserie an, der eine ausreichend große Kontaktfläche bietet (falls
erforderlich, Farbe, Verschmutzungen oder Fett an diesem Punkt entfernen).
• Falls Sie ein als Sonderzubehör erhältliches Entstörfilter verwenden, sollten Sie es möglichst weit vom Gerät entfernt in das Netz
schalten. Ihr Alpine-Fachhändler hält eine Reihe wirkungsvoller Entstörfilter bereit und berät Sie gerne.
• Sollten Sie bezüglich der Entstörung Ihres Fahrzeugs weitere Fragen haben, wenden Sie sich bitte an Ihren Fachhändler.
" ISO-Steckverbinder (Lautsprecherausgänge)
# Kabel für linken Hecklautsprecher (+) (Grün)
$ Kabel für linken Hecklautsprecher (–) (Grün/Schwarz)
% Kabel für linken Frontlautsprecher (+) (Weiß)
& Kabel für linken Frontlautsprecher (–) (Weiß/Schwarz)
( Kabel für rechten Frontlautsprecher (–) (Grau/Schwarz)
) Kabel für rechten Frontlautsprecher (+) (Grau)
~ Kabel für rechten Hecklautsprecher (–) (Violett/
Schwarz)
+ Kabel für rechten Hecklautsprecher (+) (Violett)
, Ai-NET-Anschluss
Diesen Anschluss können Sie mit dem Ausgang oder
Eingang eines anderen Ai-NET-fähigen Gerätes (CD-
Wechsler, Equalizer, iPod-Adapter,*
*2 Um das Gerät mit dem iPod zu verbinden, benötigen Sie den
gesonde2rt erhältlichen Adapter (KCA-420i). Erläuterungen zum
Vornehmen der Verbindung finden Sie in der Bedienungsanleitung
zum KCA-420i.
- Schnittstellenstecker für Lenkradfernbedienung
An Schnittstellenbox für Lenkradfernbedienung.
. Sicherungshalter (10 A)
/ Cinch-Ausgangsbuchsen für Hecklautsprecher
Die ROTE Buchse ist für den rechten Kanal und die
WEISSE für den linken.
: Cinch-Ausgangsbuchsen für vordere Lautsprecher
Die ROTE Buchse ist für den rechten Kanal und die
WEISSE für den linken.
; Cinch-Ausgangsbuchsen für Subwoofer
Die ROTE Buchse ist für den rechten Kanal und die
WEISSE für den linken.
< Systemschalter
Wenn Sie einen Prozessor mit Ai-NET-Funktion
anschließen, bringen Sie diesen Schalter in die Position
EQ/DIV. Ist kein Gerät angeschlossen, lassen Sie den
Schalter in der Position NORM.
• Schalten Sie das Gerät unbedingt aus, bevor Sie den Schalter umstellen.
= Stromversorgungsanschluss
> Ai-NET-Kabel (Im Lieferumfang des CD-Wechslers)
? Cinch-Verlängerungskabel (separat erhältlich)
@ ISO/JASO-Antennenadapter (separat erhältlich)
Je nach Fahrzeug wird ein ISO/JASO-Antennenadapter
benötigt.
2
usw.) verbinden.
29
-DE
