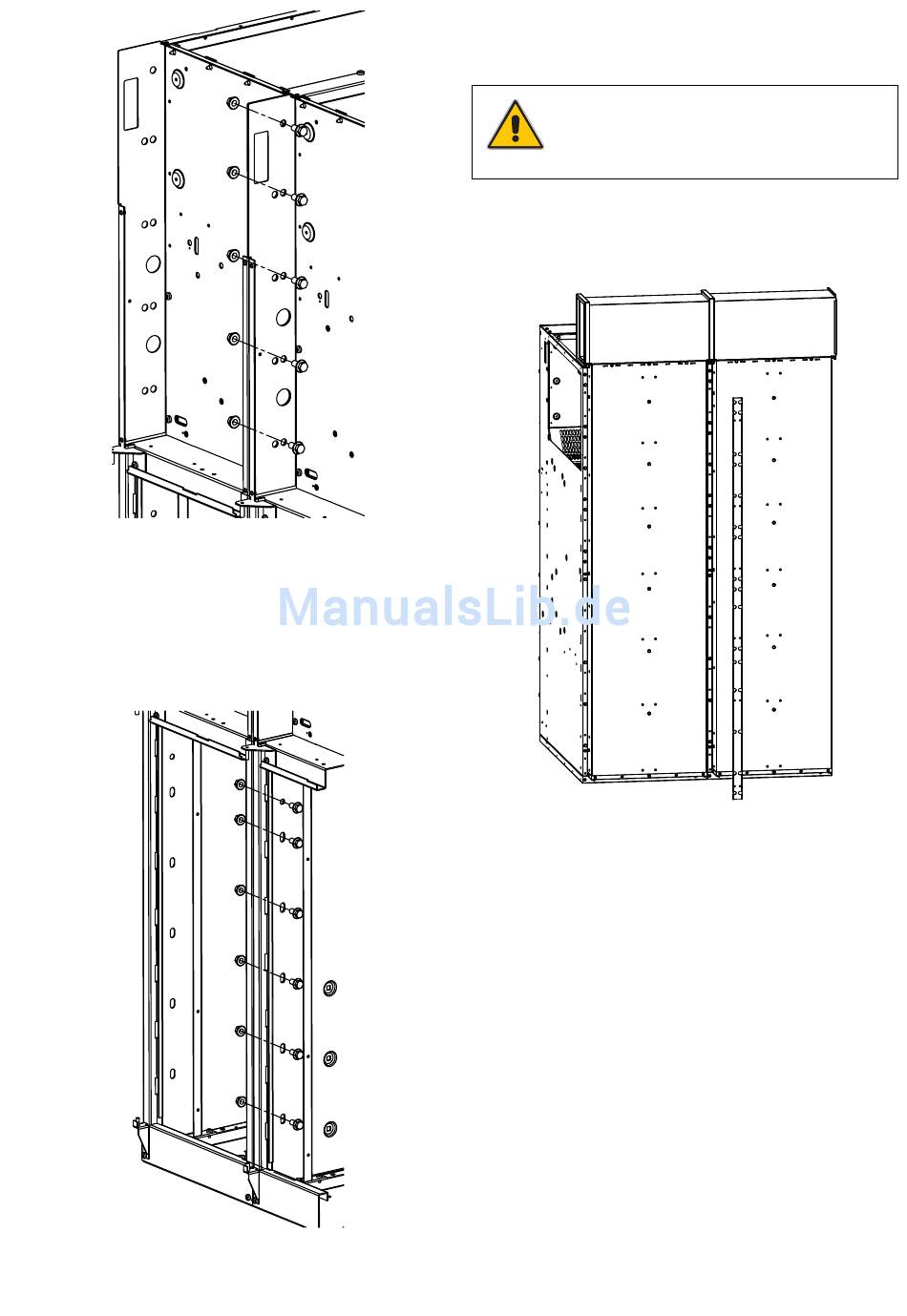

Abbildung 38. Positionen der Schrauben
g) 8 Schraubbolzen (Sechskant mit Flansch M10x20) und 8
Muttern (Sechskant mit Flansch M10x20) in die Kabelan-
schlusszelle (frontal, unterer Teil der Schaltfelder) stecken,
sie aber noch nicht anziehen.
Abbildung 39. Positionen der Schrauben
h) Einen Schraubenzieher benutzen, um die Ausrichtung der
Schaltfelder zu perfektionieren. Alle Schraubbolzen von der
Frontseite anziehen.
ANMERKUNG
Im Fall eines Schaltfelds vom Typ SBR den
Dachrahmen nicht entfernen.
i) Für die Schaltfelder WBC und WBS 6 Sechskantbolzen mit
den zugehörigen Muttern einstecken.
Abbildung 39a. Position der Schrauben bei den Schaltfeldern WBC - WBS

4.5.4 Montage der restlichen Schaltfelder der Schaltanlage

Nach dem Verbinden der beiden Schaltfelder das dritte Schalt-
feld zum Installationsort bringen. Dann die folgenden Vorgänge
wiederholen:
a) Die Dachplatten entfernen.
b) Die Schaltfelder verbinden.
c) Die gleichen Vorgänge für die restlichen Schaltfelder wieder-
holen.
17
