ABB UniSec Installationsanleitung Seite 26

c) Die Schrauben in den vertikalen Kanal (6 Schrauben Torx
M6x20) und in die untere Platte (5 Schrauben Torx M6x12)
stecken und wie in der Abbildung 77 gezeigt anziehen.

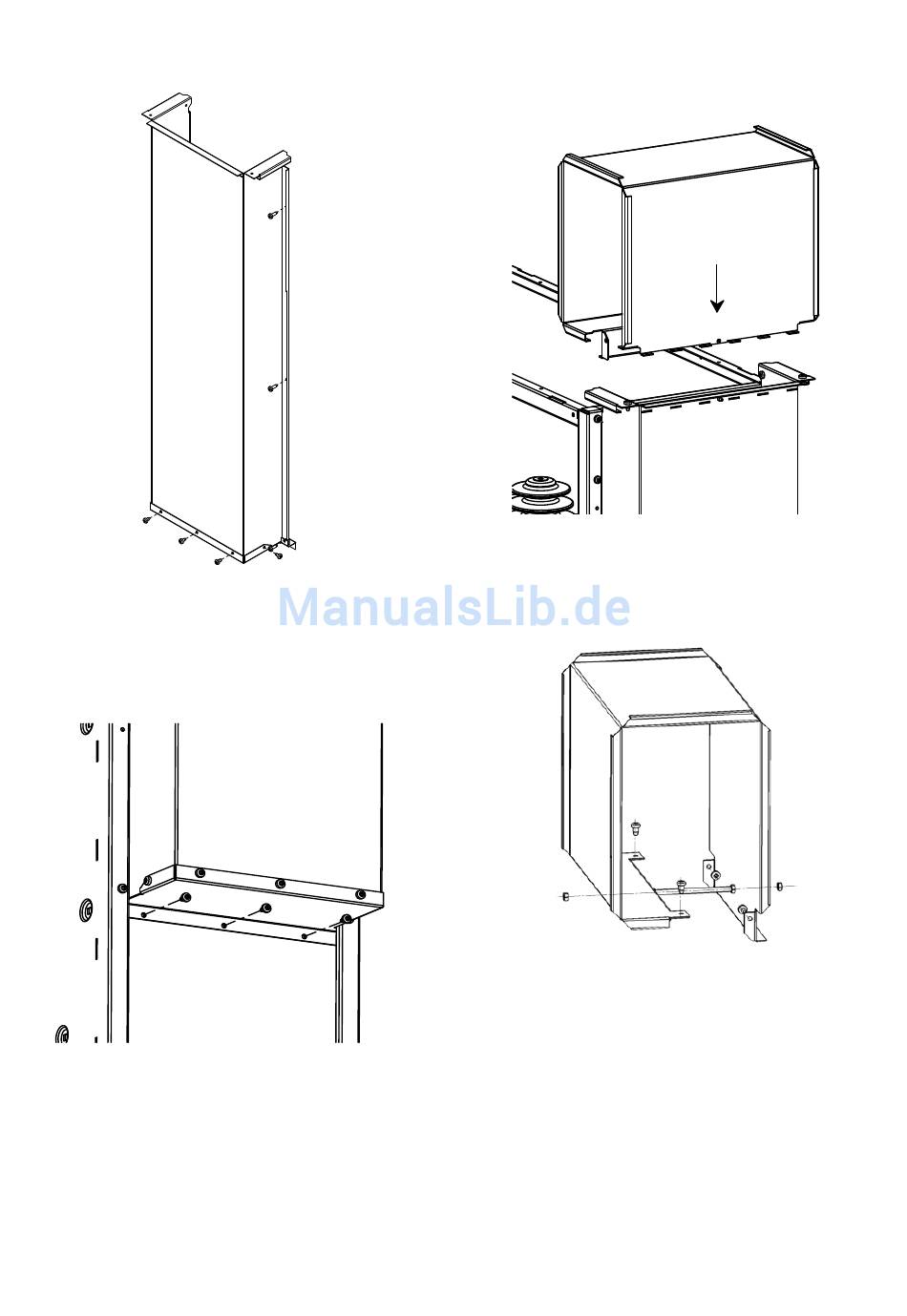

Abbildung 77. Schrauben des vertikalen Kanals und der unteren Platte
d) Andere 3 Schrauben (Torx M6x12) an der unteren Platte an-
schrauben, wie in der Abbildung 78 gezeigt ist.
Abbildung 78. Weitere Schrauben für die untere Platte
26
e) Den horizontalen Kanal am vertikalen Kanal montieren, wie
in der Abbildung 79 gezeigt ist. Die Schrauben und Muttern
einstecken, wie in der Abbildung 80 gezeigt ist (4 Schrauben
Torx M6x12, Stützstange und 2 Sechskantmuttern M6).
Abbildung 79. Installation des horizontalen Kanals
Abbildung 80. Schrauben und Muttern für den horizontalen Kanal
