b) Alle 6 Muttern anziehen.
ANMERKUNG
Das Anziehen muss mit dem richtigen
Drehmoment erfolgen. In der Tabelle der
Anzugsmomente am Ende des Handbuchs
nachschlagen!

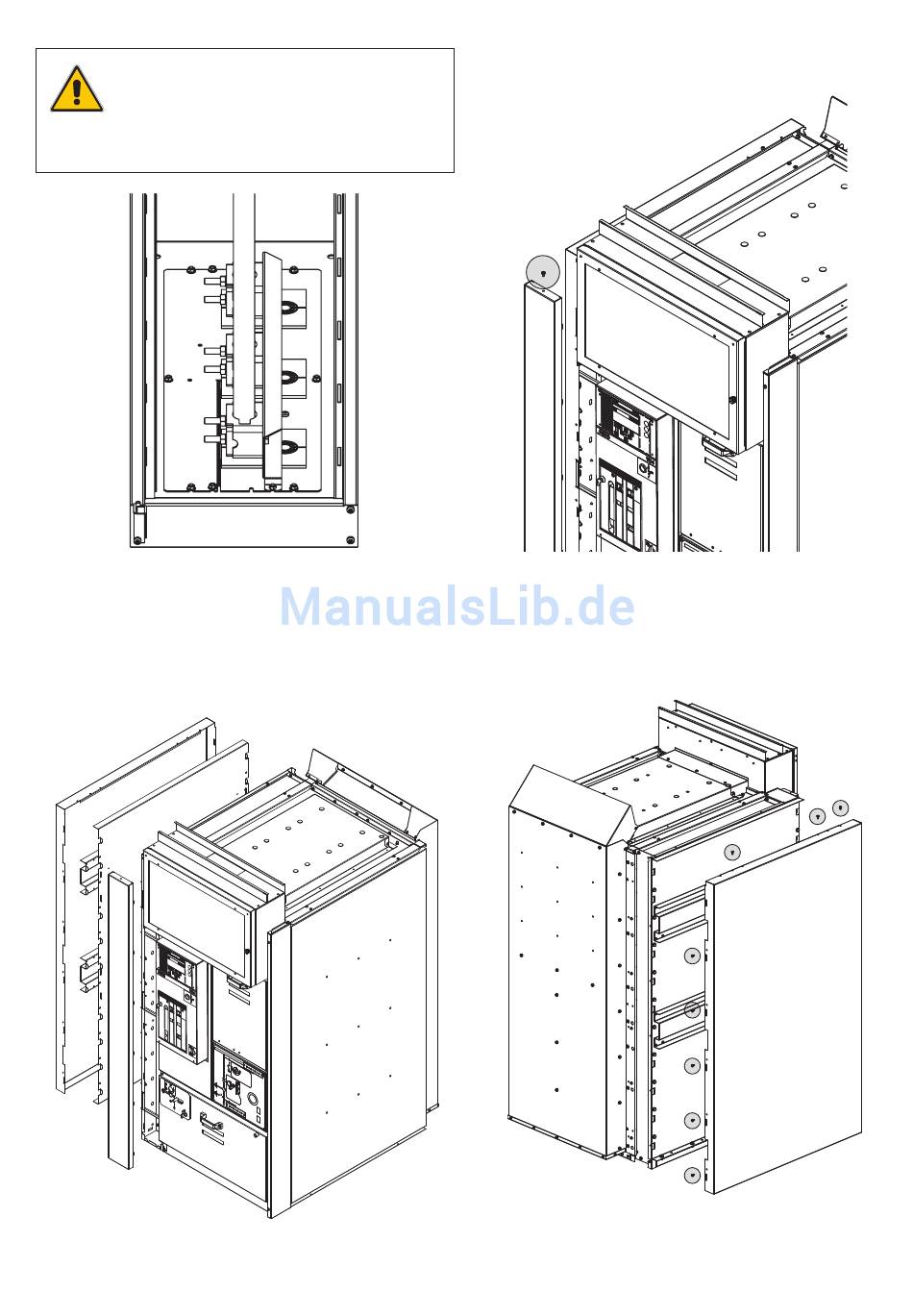

Abbildung 96. Fertige Kabel

5.1.2 Installation der Kabel im Schaltfeld RLC

Kabelanschlussraum des Schaltfelds RLC
Abbildung 97. Kabelanschlussraum
Den Kabelanschlussraum des Schaltfelds RLC öffnen.
1) Den oberen Teil des vorderen Deckels RLC losschrauben,
heben und den vorderen Deckel RLC entfernen.
Abbildung 98. Vorderer Deckel RLC
2) Den oberen und hinteren Teil des seitlichen Deckels RLC
losschrauben, heben und den seitlichen Deckel RLC entfer-
nen.
Abbildung 99. Deckel RLC
31
