ABB UniSec Installationsanleitung Seite 16

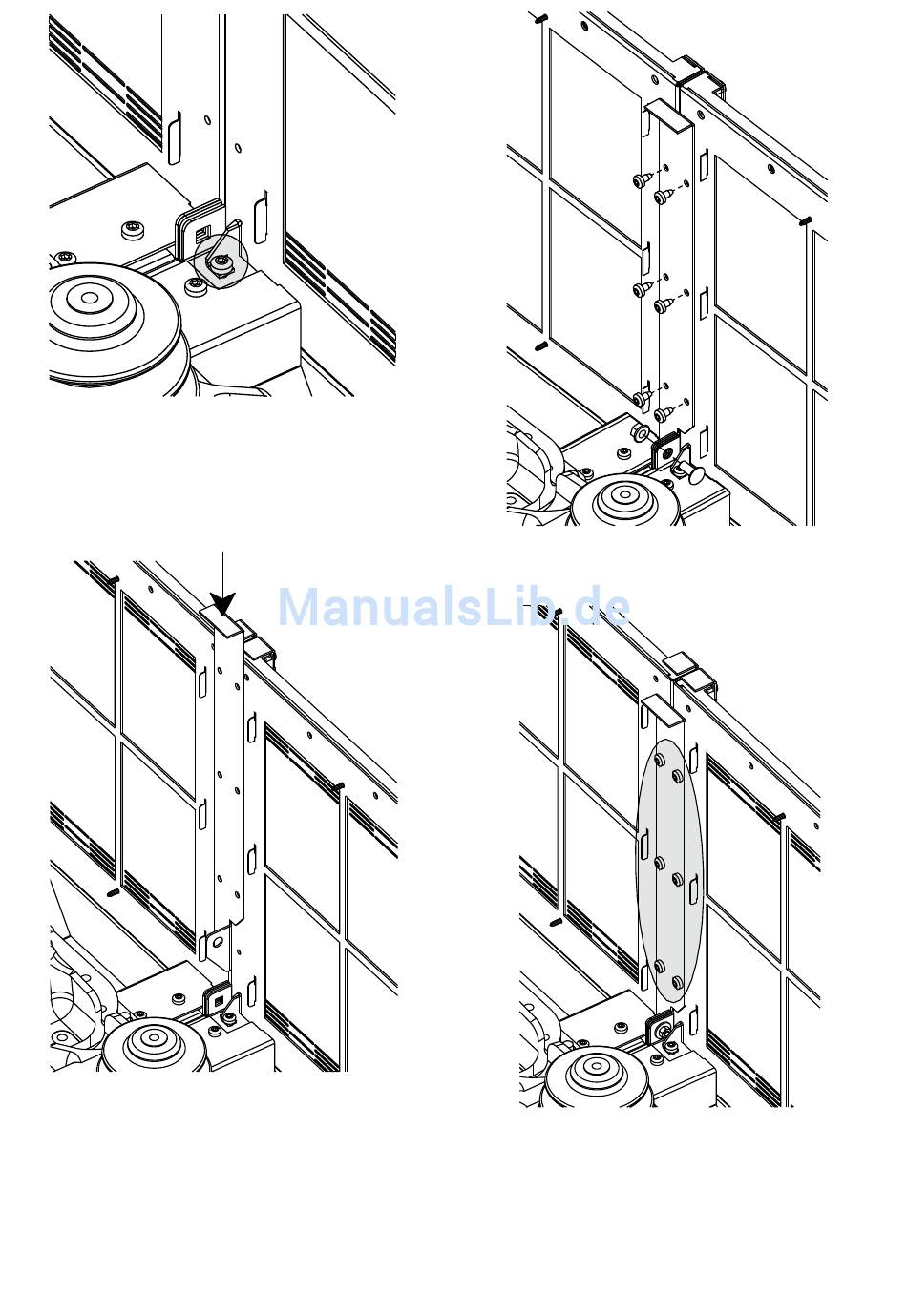

Abbildung 34. Schraube des unteren Verbindungsprofils
d) Das Verbindungsprofil bis zu Befestigungsstelle der Schalt-
felder (auf der internen Rückwand) gleiten lassen.
Abbildung 35. Installation des oberen Verbindungsprofils
e) Das Verbindungsprofil und die Platten der Schaltfelder (mit 6
Schrauben Torx M6x12) zusammenschrauben, damit sie per-
fekt angezogen sind. Einen Schraubbolzen (Rundkopf vom
Vierkant unter dem Kopf M8x20) mit einer Mutter (Sechskant
mit Flansch M8) (Abbildung 36) einstecken, um die Schaltfel-
der und das Verbindungsprofil zusammenzufügen.
16
Abbildung 36. Schrauben des oberen Verbindungsprofils
Abbildung 37. Montierte Platten
f) 5 Schraubbolzen (Sechskant mit Flansch M10x20) und 5
Muttern (Sechskant mit Flansch M10x20) in die NS- und Ins-
trumentenzelle (frontal, oberer Teil der Schaltfelder) stecken,
sie aber noch nicht anziehen.
