8
Inspektions- / Wartungsarbeiten Bremse
Belagträger
wechseln
(Bild 4 + Bild 5)
34
Kontrollieren Sie beim Belagträgerwechsel auch die übrigen demontierten Teile und
wechseln Sie diese bei Bedarf aus.
®
1. MOVIMOT spannungslos schalten und gegen unbeabsichtigtes Einschalten
sichern
2. demontieren:
– falls vorhanden, Näherungsgeber NV16 / NV26
– Flansch- bzw. Lüfterhaube (21), Sicherungsring (20) und Lüfter (19)
3. Bandklemmen (23) und Abdichtband (5) entfernen
Handlüftung demontieren: Stellmuttern (18), Kegelfedern (17), Stiftschrauben (16)
Lüfthebel (15), Spiralspannstift (14)
4. Sechskantmuttern (10e) lösen, Spulenkörper (12) vorsichtig abziehen (Bremska-
bel!), Bremsfedern (11) entnehmen
5. Dämpfungsscheibe (9), Ankerscheibe (8) und Belagträger (7) demontieren, Brem-
senteile reinigen
6. neuen Belagträger montieren
7. Bremsenteile wieder montieren (außer Abdichtband, Lüfter und Lüfterhaube)
Arbeitsluftspalt einstellen
( siehe Seite 33 / Punkte 5. bis 7.)
8. bei Handlüftung (Typ HF oder HR):
über Stellmuttern Längsspiel zwischen Kegelfedern (flachgedrückt) und Stellmut-
tern einstellen ( → Bild 6)
Wichtig: Dieses Längsspiel ist notwendig, damit bei Abnutzung des Bremsbelages
die Ankerscheibe nachrücken kann
9. Abdichtband und Bandklemmen anbringen, demontierte Teile wieder montieren
Hinweis:
Die feststehende Handlüftung (Typ HF) ist bereits gelüftet, wenn ein Widerstand beim
Betätigen des Gewindestiftes spürbar wird.
Die rückspringende Handlüftung (Typ HR) kann mit normaler Handkraft gelüftet werden.
Achtung:
Bei Bremsmotoren mit rückspringender Handlüftung muss der Handhebel nach
der Inbetriebnahme/ Wartung unbedingt abgenommen werden! Zur Aufbewah-
rung dient eine Halterung außen am Motor.
Bremse
BMG 05-1
BMG 2-BMG4

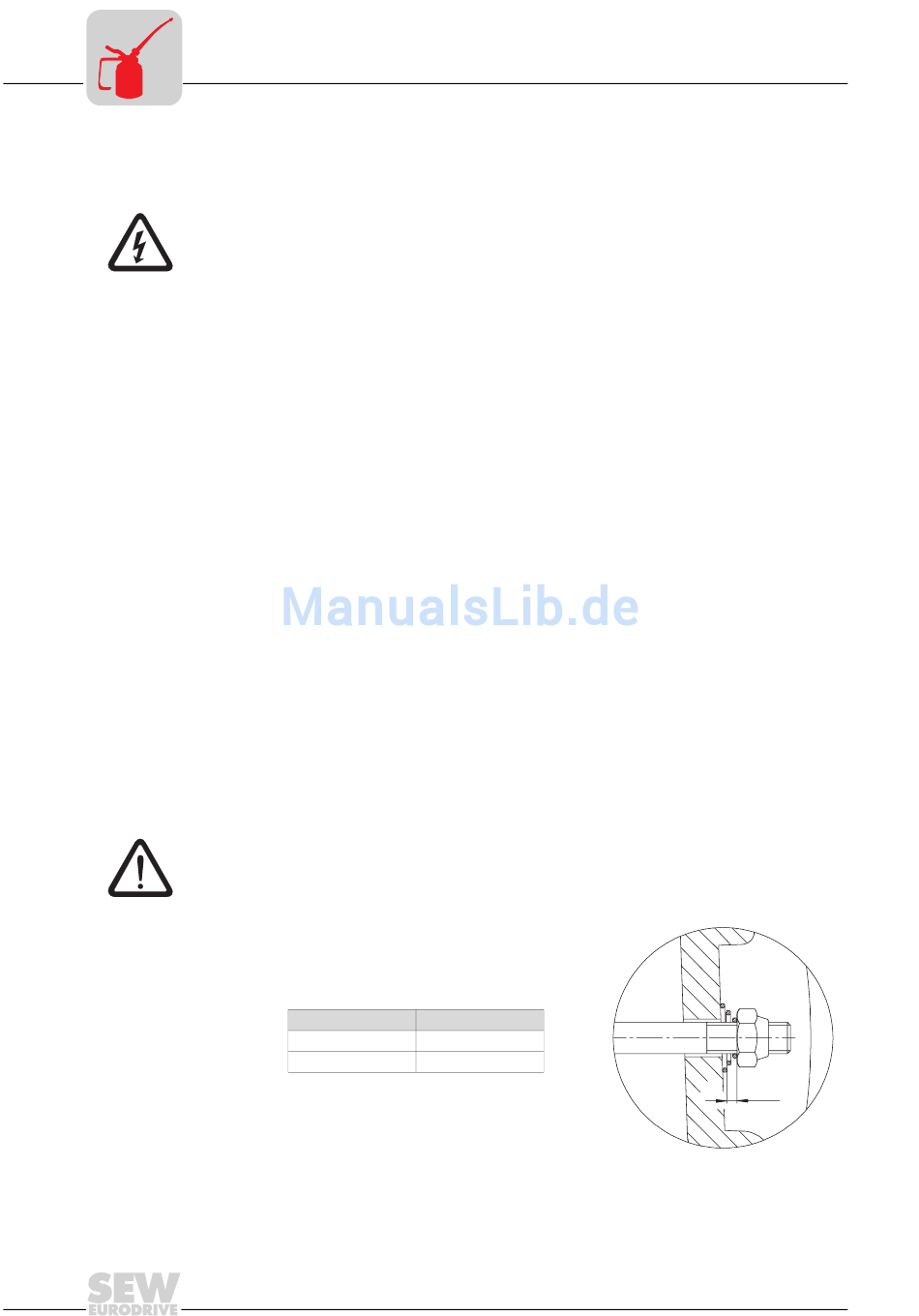

Bild 6
Betriebsanleitung MOVIMOT
Längsspiel mm
1,5
2
®
MM..B für Einsatz entsprechend Kategorie 3D
01111AXX
