SEW-Eurodrive Movimot 3D Betriebsanleitung Seite 32

8
Inspektions- / Wartungsarbeiten Bremse

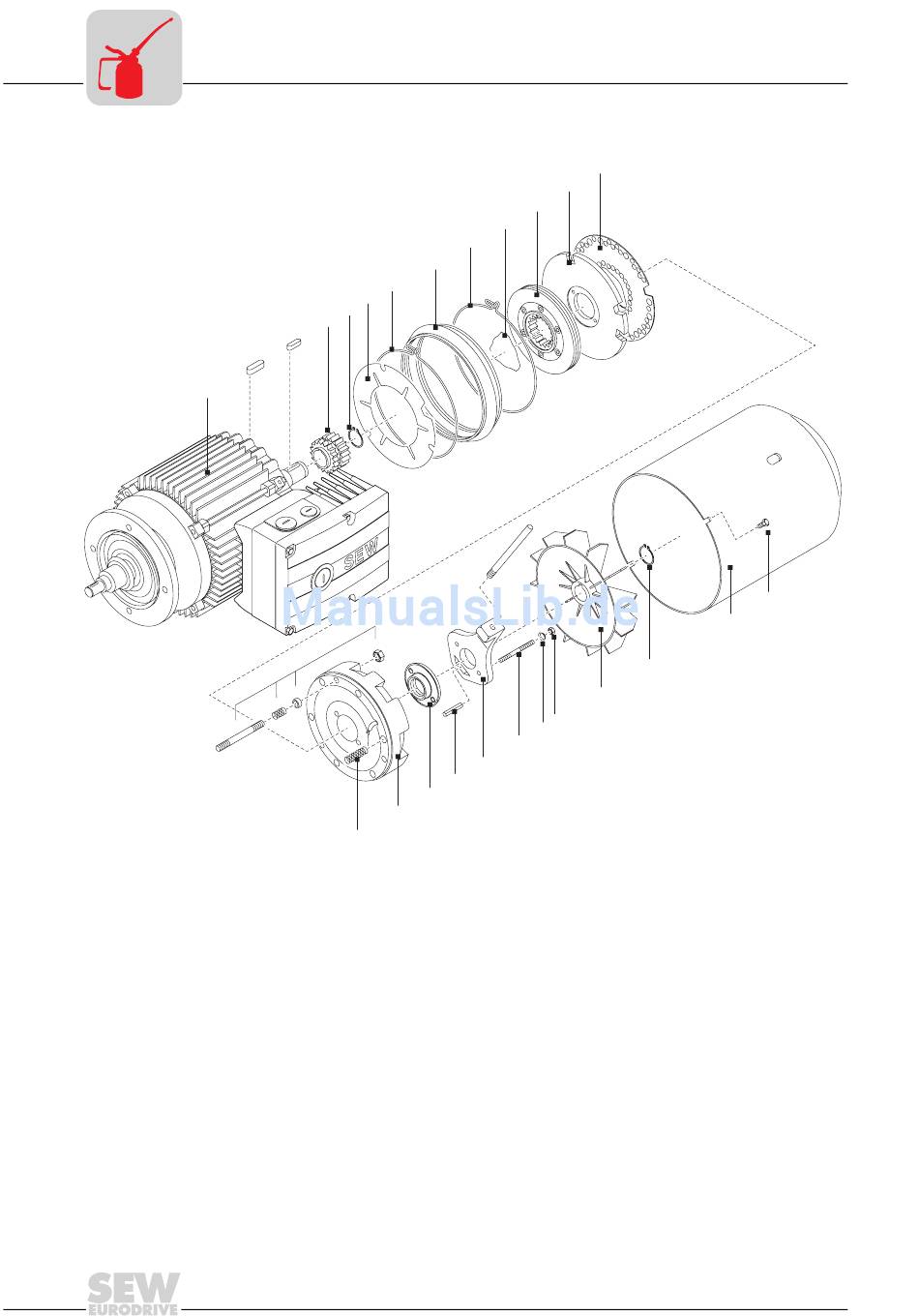

Bild 4: Typ BMG 05 - BMG 4
1 Motor mit Bremslagerschild
2 Mitnehmer
3 Sicherungsring
4 Niro-Scheibe (nur BMG)
5 Abdichtband
6 Ringfeder
7 Belagträger
8 Ankerscheibe
9 Dämpfungsscheibe
32
4
3
2
1
e
10
c
b
a
11
10a Stiftschraube (3x)
10b Gegenfeder
10c Druckring
10e Sechskantmutter
11 Bremsfeder
12 Spulenkörper
13 Dichtring
14 Spiralspannstift
15 Lüfthebel mit Handhebel
Betriebsanleitung MOVIMOT
7
6
23
5
23
18
17
16
15
14
13
12
®
MM..B für Einsatz entsprechend Kategorie 3D
9
8
21
20
19
16 Stiftschraube (2x)
17 Kegelfeder
18 Stellmutter
19 Lüfter
20 Sicherungsring
21 Lüfterhaube
22 Gehäuseschraube
23 Bandklemme
22
02900AXX
