UNI-T MIE0146 Bedienungsanleitung Seite 11

Bedienungsanleitung

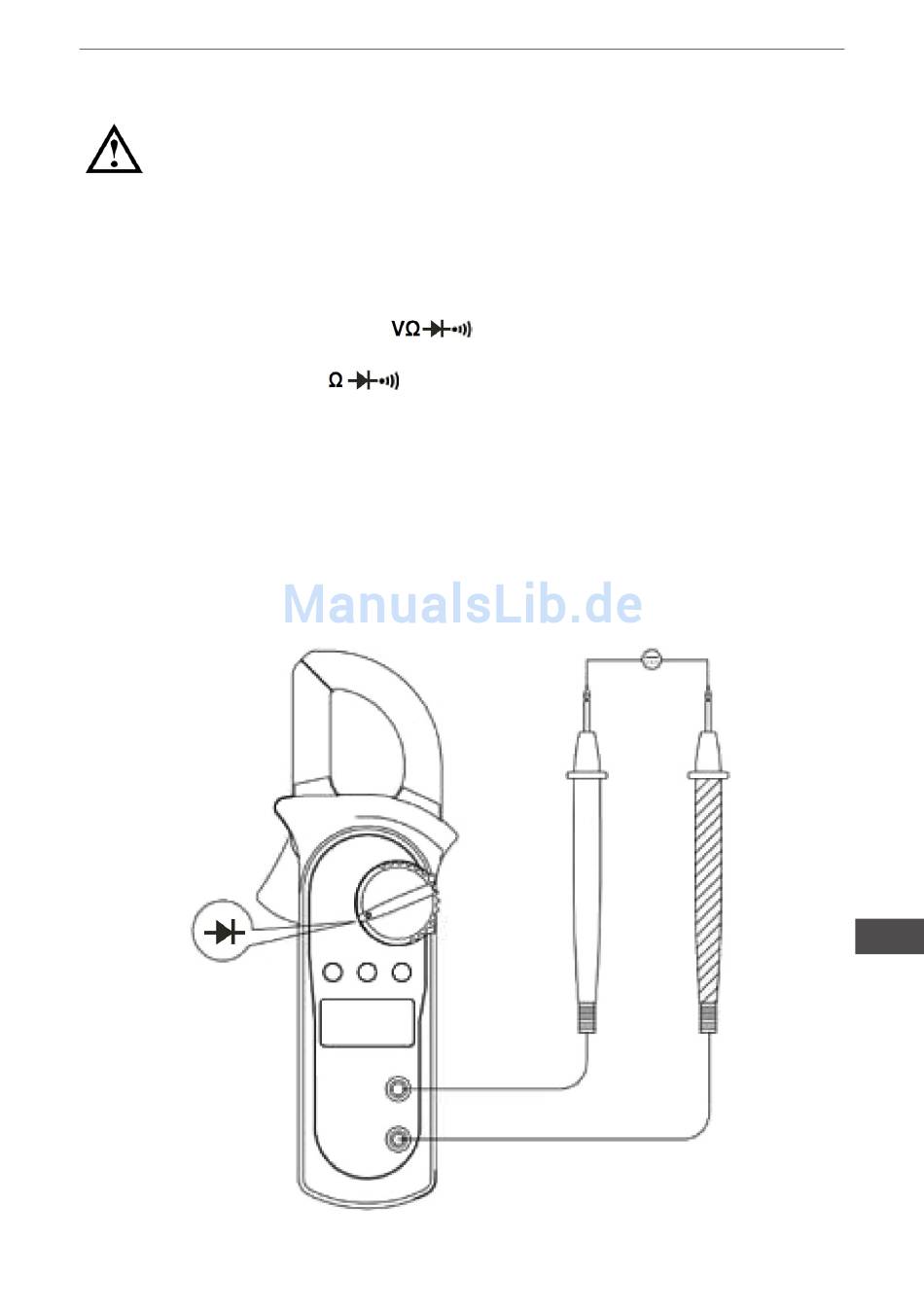

D. Diodentest (Siehe Abbildung 6)
Warnung
Um Schäden am Messgerät oder Prüfschaltung zu vermeiden, trennen Sie den Schalt-
kreis vom Strom und entladen Sie alle Hochspannungskondensatoren vor Wider-
standsmessung.
Zum Diodentest, das Messgerät wie folgt Anschließen:
1. Rote Messleitung an die Buchse und schwarze Messleitung an die COM -
Buchse anschließen.
2. Drehschalter auf Position stellen und drücken Sie die Auswahltaste (SE-
LECT) für Messmodus.
3. Zur Messung der Durchlassspannung des Halbleiters, die rote Messleitung an die
Anode und die schwarze Messleitung an die Kathode des Halbleiters anlegen.
Hinweis:
Durch Entfernen der Komponenten von der Prüfschaltung können genauere
Messergebnisse erzielt werden.
Wenn die Diodenmessung abgeschlossen ist, trennen Sie die Verbindung zwischen
den Messleitungen und der zu prüfenden Schaltung, entfernen Sie die Messleitungen
von den Eingangsklemmen des Messgeräts.
DE
(Abb. 6)
11
