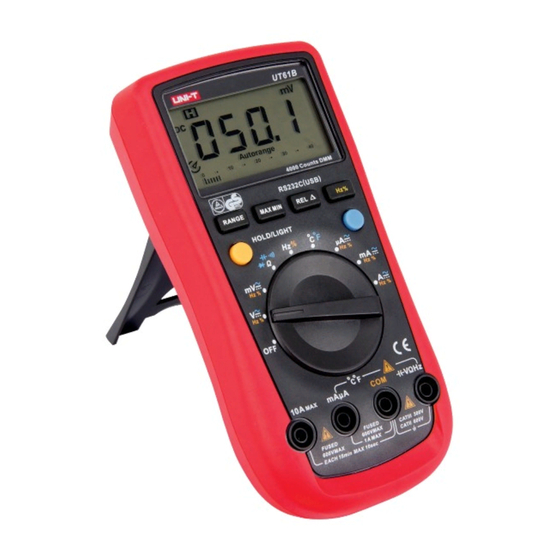

Digital-Multimeter UNI-T
Best.Nr. 830 345
Diese Bedienungsanleitung ist Bestandteil des Produktes. Sie enthält wichtige Hinweise zur Inbetriebnahme und Bedienung! Achten Sie
hierauf, auch wenn Sie das Produkt an Dritte weitergeben! Bewahren Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!
Pollin Electronic GmbH • Max-Pollin-Str.1 • 85104 Pförring • Tel. (08403) 920-920 • www.pollin.de
UT61B
Stand 24.03.2014, hsc/rtu/rut

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für UNI-T UT61B

Inhaltszusammenfassung für UNI-T UT61B

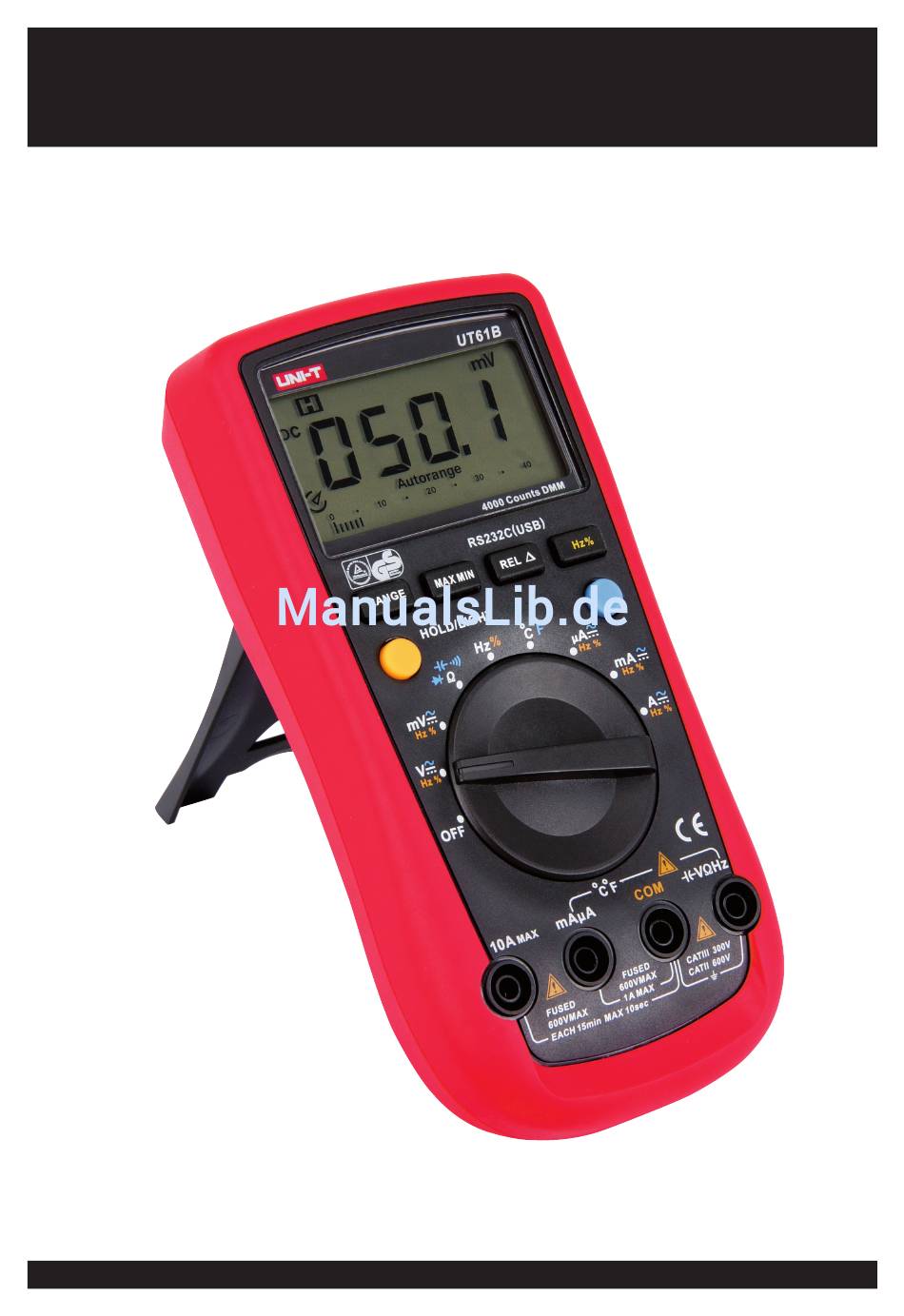

  • Seite 1 Digital-Multimeter UNI-T UT61B Best.Nr. 830 345 Diese Bedienungsanleitung ist Bestandteil des Produktes. Sie enthält wichtige Hinweise zur Inbetriebnahme und Bedienung! Achten Sie hierauf, auch wenn Sie das Produkt an Dritte weitergeben! Bewahren Sie deshalb diese Bedienungsanleitung zum Nachlesen auf! Pollin Electronic GmbH • Max-Pollin-Str.1 • 85104 Pförring • Tel. (08403) 920-920 • www.pollin.de...

  • Seite 2: Sicherheitshinweise

    Sicherheitshinweise • Benutzen Sie das Multimeter nicht weiter, wenn es beschädigt ist. • Versichern Sie sich, dass die Messspitzen in einwandfreiem Zustand sind. Führen Sie auf keinen Fall Mes- sungen durch, wenn die schützende Isolierung beschädigt ist. • Um einen elektrischen Schlag zu vermeiden, achten Sie darauf, dass Sie die zu messenden Anschlüsse / Messpunkte während der Messung nicht, auch nicht indirekt, berühren.

  • Seite 3: Gerätebeschreibung

    CAT II: Messungen an Stromkreisen, die elektrisch über Stecker direkt mit dem Niederspannungsnetz verbunden sind, z.B. in Haushalt, Büro und Labor. CAT III: in der Gebäudeinstallation, z.B. stationäre Verbraucher, Verteileranschluss, Verkabelung, Steckdosen CAT IV: an der Quelle der Niederspannungsinstallation, z.B. Zähler, Hauptanschluss, primäre Überstromschutzgeräte. Diese Kategorien sind zudem noch jeweils in den Spannungshöhen unterteilt.

  • Seite 4: Verwendung Des Drehschalters

    Verwendung des Drehschalters Schalten Sie das Multimeter ein, in dem Sie den Drehschalter in die gewünschte Messfunktion drehen. Verwendung der Tasten Taste Funktion Bedienung Durch Drücken der Taste HOLD wird der aktuelle Messwert im Display gehalten. HOLD Erneutes Drücken führt zur Normalanzeige. Jede Betätigung der Taste wird durch Messwert halten ein Tonsignal quittiert.

  • Seite 5: Gleich-/ Wechselspannung Messen

    keine Spannungen anliegen und dass mit dem zu messenden Schaltungsteil verbundene Kondensatoren entladen sind, damit keine falschen Messergebnisse auftreten und das Multimeter nicht beschädigt wird. Verwenden und lagern Sie das Messgerät nicht bei Umgebungsbedingungen mit hoher Temperatur und Feuchtigkeit. Die Leistung des Messgerätes kann sich verschlechtern, wenn es Feuchtigkeit ausgesetzt wurde.

  • Seite 6: Kapazitätsmessung

    Kapazitätsmessung • Stellen Sie den Drehschalter auf Kapazitätsmessung. • Verbinden Sie die rote Messleitung mit der VΩHz-Buchse und die schwarze Messleitung mit der COM-Buchse (für Kapazitätsmessungen kann auch der Multimessadapter verwendet wer- den). Das Messgerät zeigt nun einen Festwert an (ca. 40 pF). Um die Genauigkeit bei kleinen Messwerten zu gewährleisten, muss dieser Wert vom gemessenen Wert abgezogen werden.
  • Seite 7 Genauigkeitsangaben garantiert für ein Jahr bei Betriebstemperatur 23°C ± 5°C bei einer relativen Luftfeuchtigkeit von < 75% Gleichspannung (DC) Bereich Auflösung Genauigkeit 40 mV 0.01 mV ± ( 0.5 % + 3 Digit ) 400 mV 0.1 mV ± ( 0.5 % + 3 Digit ) 0.001 V ±...

  • Seite 8: Durchgangsprüfung

    Widerstand Bereich Auflösung Genauigkeit 400 Ω 0.01 Ω ± ( 1.2 % + 2 Digit) 4 kΩ 0.001 kΩ ± ( 1.0 % + 2 Digit) 40 kΩ 0.01 kΩ ± ( 1.0 % + 2 Digit) 400 kΩ 0.1 kΩ ±...

  • Seite 9: Batteriewechsel/ Sicherungswechsel

    Öffnen Sie im Explorer Ihres Betriebssystems das Laufwerk mit der eingelegten CD und führen Sie das Programm "UT61B_ setup.exe"aus. Die Installation der Software wird gestartet. Folgen Sie den weiteren Anweisungen am Bildschirm. Nach der Installation finden Sie im Startmenü unter "Programme" -> "DMM Interface Program" das Pogramm "UT61B" - führen Sie dies aus.
  • Seite 10 Beschreibung 1. Funktionsleiste - Einstellungen der einzelnen Funktionsbereiche Com Setup: Auswahl des Com-Port (nicht erforderlich bei USB). Connect: Die Datenübertragung kann gestartet (START) und beendet (STOP) werden (nicht erforderlich bei USB). Graphic: Hier können die, unter Punkt 7 dargestellten grafischen Symbole, als Klartext angewählt werden. Record: Hier können die Aufzeichnungseinstellungen vorgenommen werden (Anzahl der max.
  • Seite 11 6. Analoge Darstellung des Meswertes In diesem Feld wird der gemessene Messwert als Analogwert mittels Zeigerinstrument dargestellt. Sind MIN/MAX-Grenzwerte eingestellt und werden diese überschritten, so erscheint in der Anzeige "OL" Die Datenübertragung wird durch ein kleines Symbol links oben angezeigt (blinkt bei Datenfluss). 7.

  • Seite 12: Problembehebung

    Problembehebung keine Messung möglich Haben die Messspitzen sicheren Kontakt? Wählen Sie manuell die Messfunktion. Keine Strommessung möglich Möglicherweise ist die Sicherung für den Strommessbereich defekt? Kontrollieren Sie die Sicherung (ggf. wechseln) Keine Messwertänderung Ist die HOLD-Funktion aktiv? Messgerät lässt sich nicht einschalten Kontrollieren Sie die Batterien (ggf.
