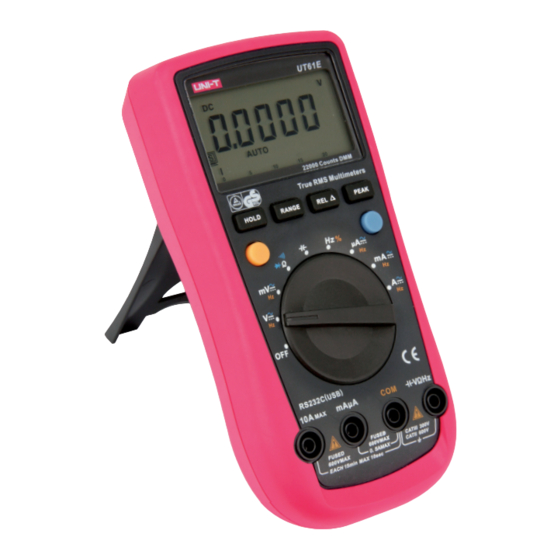

UNI-T UT61E Bedienungsanleitung
Digital-multimeter
Inhaltsverzeichnis
- 1 Sicherheitshinweise
- 2 Bestimmungsgemäße Verwendung
- 3 Zu Ihrer Information
- 4 Gerätebeschreibeung
- 5 Verwendung des Drehschalters
- 6 Verwendung der Tasten
- 7 Gleich-/ Wechselspannung Messen
- 8 Widerstandsmessung
- 9 Kapazitätssmessung
- 10 Technische Daten
- 11 Durchgangsprüfung
- 12 Problembehebung
- 13 Batteriewechsel/ Sicherungswechsel
- 14 Installation der Software
- Diese Anleitung herunterladen
Digital-Multimeter UNI-T
Best.Nr. 830 346
Diese Bedienungsanleitung ist Bestandteil des Produktes. Sie enthält wichtige Hinweise zur Inbetriebnahme und Bedienung! Achten Sie
hierauf, auch wenn Sie das Produkt an Dritte weitergeben! Bewahren Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!
Pollin Electronic GmbH • Max-Pollin-Str.1 • 85104 Pförring • Tel. (08403) 920-920 • www.pollin.de
UT61E
Stand 30.09.2013, hsc/rtu
Inhaltsverzeichnis
Verwandte Anleitungen für UNI-T UT61E
Inhaltszusammenfassung für UNI-T UT61E
- Seite 1 Digital-Multimeter UNI-T UT61E Best.Nr. 830 346 Diese Bedienungsanleitung ist Bestandteil des Produktes. Sie enthält wichtige Hinweise zur Inbetriebnahme und Bedienung! Achten Sie hierauf, auch wenn Sie das Produkt an Dritte weitergeben! Bewahren Sie deshalb diese Bedienungsanleitung zum Nachlesen auf! Pollin Electronic GmbH • Max-Pollin-Str.1 • 85104 Pförring • Tel. (08403) 920-920 • www.pollin.de...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise • Benutzen Sie das Multimeter nicht weiter, wenn es beschädigt ist. • Versichern Sie sich, dass die Messspitzen in einwandfreiem Zustand sind. Führen Sie auf keinen Fall Mes- sungen durch, wenn die schützende Isolierung beschädigt ist. • Um einen elektrischen Schlag zu vermeiden, achten Sie darauf, dass Sie die zu messenden Anschlüsse / Messpunkte während der Messung nicht, auch nicht indirekt, berühren. -
Seite 3: Gerätebeschreibeung
CAT II: Messungen an Stromkreisen, die elektrisch über Stecker direkt mit dem Niederspannungsnetz verbunden sind, z.B. in Haushalt, Büro und Labor. CAT III: in der Gebäudeinstallation, z.B. stationäre Verbraucher, Verteileranschluss, Verkabelung, Steckdosen CAT IV: an der Quelle der Niederspannungsinstallation, z.B. Zähler, Hauptanschluss, primäre Überstromschutzgeräte. Diese Kategorien sind zudem noch jeweils in den Spannungshöhen unterteilt. -
Seite 4: Verwendung Des Drehschalters
Verwendung des Drehschalters Schalten Sie das Multimeter ein, in dem Sie den Drehschalter in die gewünschte Messfunktion drehen. Verwendung der Tasten Taste Funktion Bedienung Durch Drücken der Taste HOLD wird der aktuelle Messwert im Display gehalten. HOLD Messwert halten Erneutes Drücken führt zur Normalanzeige. Jede betätigung der Taste wird durch ein Tonsignal quittiert. -
Seite 5: Gleich-/ Wechselspannung Messen
Achten Sie bei Widerstands-, Kapazitätsmessungen und bei Diodenprüfungen darauf, dass am zu messenden Bauelement keine Spannungen anliegen und dass mit dem zu messenden Schaltungsteil verbundene Kondensatoren entladen sind, damit keine falschen Messergebnisse auftreten und das Multimeter nicht beschädigt wird. Verwenden und lagern Sie das Messgerät nicht bei Umgebungsbedingungen mit hoher Temperatur und Feuchtigkeit. Die Leistung des Messgerätes kann sich verschlechtern, wenn es Feuchtigkeit ausgesetzt wurde. -
Seite 6: Kapazitätssmessung
Kapazitätssmessung • Stellen Sie den Drehschalter auf Kapazitätsmessung. • Verbinden Sie die rote Messleitung mit der VΩHz-Buchse und die schwarze Messleitung mit der COM-Buchse (für Kapazitätsmessungen kann auch der Multimessadapter verwendet wer- den). Das Messgerät zeigt nun einen Festwert an (ca. 40 pF). Um die Genauigkeit bei kleinen Messwerten zu gewährleisten, muss dieser Wert vom gemessenen Wert abgezogen werden. - Seite 7 Genauigkeitsangaben garantiert für ein Jahr bei Betriebstemperatur 23°C ± 5°C bei einer relativen Luftfeuchtigkeit von < 75% Gleichspannung (DC) Bereich Auflösung Genauigkeit 220 mV 0,01 mV ± ( 0,1 % + 5 Digit ) 2,2 V 0,0001 V 22 V 0,001 V ±...
- Seite 8 Wechselstrom (AC) Bereich Auflösung Genauigkeit 45 Hz ... 1 kHz > 1 kHz ... 10 kHz 220 µA 0,01 µA ± ( 0,8 % + 10 Digit ) ± ( 1,2 % + 50 Digit ) 2200 µA 0,1 µA 22 mA 0,001 mA ±...
-
Seite 9: Durchgangsprüfung
Frequenz (Hz) Bereich Auflösung Genauigkeit 10 Hz ... 220 MHz 0,001 Hz ± ( 0,01 % + 5 Digit ) Überlastgeschützt bis 600 VDC /AC Eingangsamplitude (DC-Level = 0): 10 Hz ... 10MHz: zwischen 300 mVRMS und 30 VRMS >10 MHz ... 40 MHz: zwischen 400 mVRMS und 30 VRMS ab 40 MHz: nicht spezifiziert... -
Seite 10: Batteriewechsel/ Sicherungswechsel
Öffnen Sie im Explorer Ihres Betriebssystems das Laufwerk mit der eingelegten CD und führen Sie das Programm "UT61E_ setup.exe"aus. Die Installation der Software wird gestartet. Folgen Sie den weiteren Anweisungen am Bildschirm. Nach der Installation finden Sie im Startmenü unter "Programme" -> "DMM Interface Program" das Pogramm "UT61E" - führen Sie dies aus. - Seite 11 Beschreibung 1. Funktionsleiste - Einstellungen der einzelnen Funktionsbereiche Com Setup: Auswahl des Com-Port (nicht erforderlich bei USB). Connect: Die Datenübertragung kann gestartet (START) und beendet (STOP) werden (nicht erforderlich bei USB). Graphic: Hier können die, unter Punkt 7 dargestellten grafischen Symbole, als Klartext angewählt werden. Record: Hier können die Aufzeichnungseinstellungen vorgenommen werden (Anzahl der max.
- Seite 12 6. Grafische Darstellung der aufgezeichneten Messwerte (Es werden ca. 2 Messwerte pro Sekunde festgehalten) Fill: Ist das Häckchenen durch anklicken gesetzt, wird der Bereich zwischen der Messwertlinie und der Nulllinie farblich gefüllt. "Zahlenfeld": Hier kann die Anzahl der anzuzeigenden Messwerte auf einer Seite angegeben werden. Wurde die eingestellte Anzahl an Messwerten erreicht, wird automatisch eine neue Seite erzeugt.
