Verwandte Anleitungen für UNI-T UT139C
Inhaltszusammenfassung für UNI-T UT139C

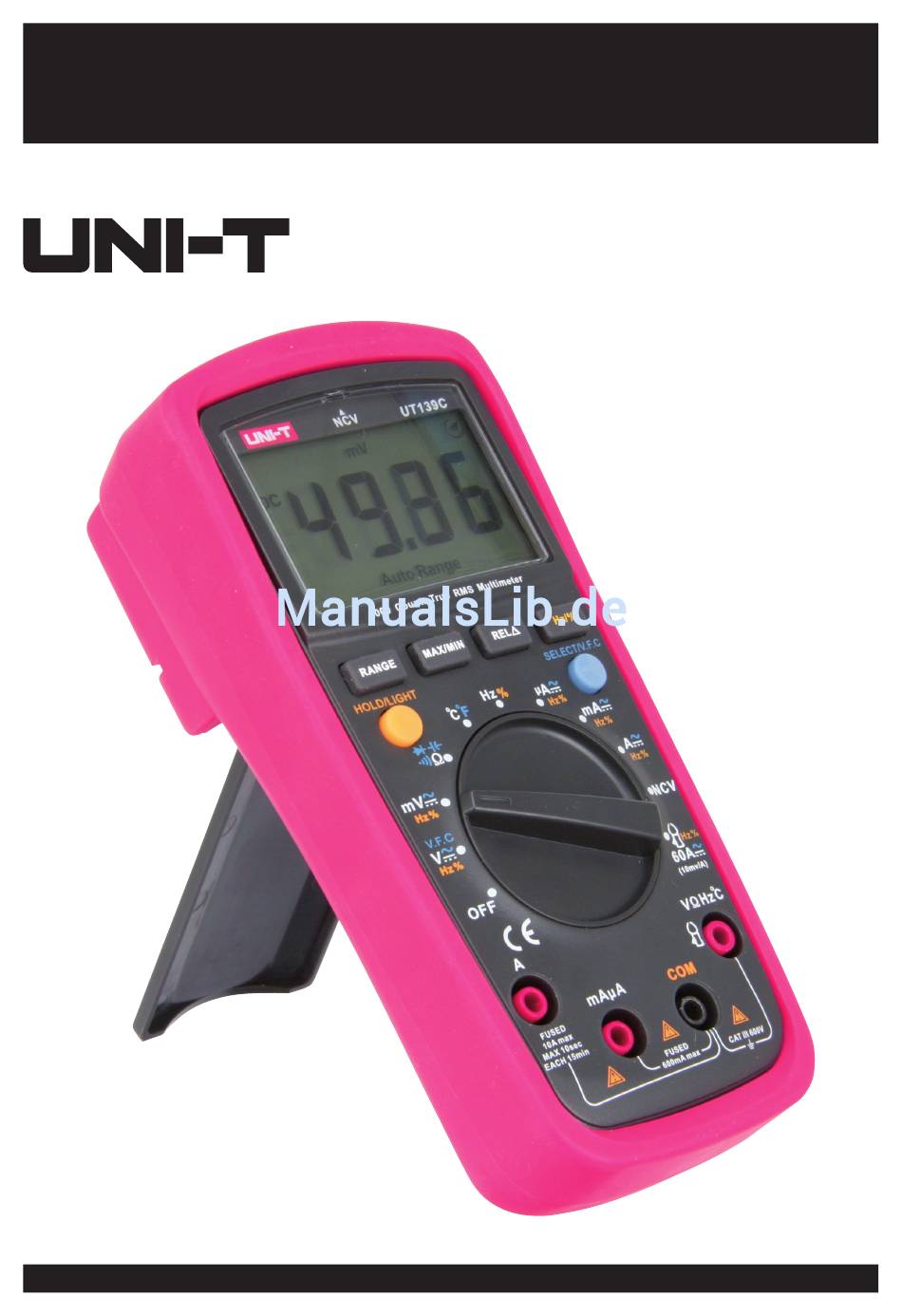

- Seite 1 True RMS Digital-Multimeter UT139C Best.Nr. 830 543 Auf unserer Website www.pollin.de steht für Sie immer die aktuellste Version der Anleitung zum Download zur Verfügung. ® Pollin Electronic GmbH • Max-Pollin-Str.1 • 85104 Pförring • Tel. +49 (0) 8403 920-920 • www.pollin.de...
-
Seite 2: Sicherheitshinweise
• Entfernen Sie keine Aufkleber vom Produkt. Diese können wichtige sicherheitsrelevante Hinweise enthalten. • Das Produkt ist kein Spielzeug! Halten Sie das Gerät von Kindern fern. Bestimmungsgemäße Verwendung Das True RMS Digital-Multimeter UT139C eignet sich für folgende Messungen: • Gleichspannung 0...600 V •... -
Seite 3: Zu Ihrer Information
Zu Ihrer Information Messkategorien nach IEC/EN 61010-1: Zähler Verteilung Stromkreise werden in Messkategorien CAT I bis CAT IV unterteilt, diese geben an, in welchen Anwendungsbe- reichen das Messgerät eingesetzt werden darf. Der Schutz des Messgerätes vor einer transienten Überspannung wird bestimmt durch die Angabe der Messkategorie und der CAT II CAT IV... - Seite 4 Bedienelemente Messgerät Holster Zum Schutz des Multimeters LC-Display Anzeige für Messwert, Messeinheit und Messmodus. RELΔ-Taste Relativwertmessung aktivieren: Der aktuelle Wert wird als Referenzwert festgelegt (auf 0 gesetzt). Anschließend wird die Differenz des aktuellen Messwertes und des Referenz wertes wird angezeigt (Nur bei Spannungs-, Widerstands-, Kapazitäts- und Strommessung wählbar).
-
Seite 5: Drehwahlschalter Positionen
Drehwahlschalter Positionen Position Funktion Das Multimeter ist ausgeschaltet. Gleich- und Wechselspannungsmessung bis 600 V Gleich- und Wechselspannungsmessung bis 600 mV Widerstandsmessung / Durchgangsprüfung / Diodentest / Kapazitätsmessung Ω °C °F Temperaturmessung Hz % Frequenzmessung / Tastgradmessung µA Gleich- und Wechselstrommessung bis 6000 µA Gleich- und Wechselstrommessung bis 600 mA Gleich- und Wechselstrommessung bis 10 A NCV-Modus (Berührungsloser Spannungsdetektor) -
Seite 6: Einlegen Der Batterien
Messung Vor der Messung • Kontrollieren Sie vor Beginn der Messungen immer erst das Messgerät und alle Zusatzteile. • Achten Sie auf Schäden, Verschmutzung (Staub, Dreck, Fett, usw.) und Defekte. • Schauen Sie nach, ob die Messleitungen brüchig sind oder die Isolierung beschädigt ist, ersetzen Sie die Messleitungen umgehend, wenn dies der Fall ist! •... -
Seite 7: Widerstandsmessung
Widerstandsmessung Achtung: Messungen von Widerständen immer span- nungsfrei durchführen! Entladen Sie alle Kondensatoren bevor Sie eine elektrische Schaltung messen! • Stecken Sie die schwarze Messleitung (-) in die COM-Buchse h und die rote Messleitung (+) in die VΩHz°C-Buchse g ein. •... -
Seite 8: Kapazitätsmessung
Kapazitätsmessung Achtung: Entladen Sie den Kondensator vor der Mes- sung! Entladen Sie auch alle restlichen Kondensa- toren bevor Sie eine elektrische Schaltung messen! • Stecken Sie die schwarze Messleitung (-) in die COM-Buchse h und die rote Messleitung (+) in die VΩHz°C-Buchse g ein. •... -
Seite 9: Gleich- Und Wechselstrommessung
Gleich- und Wechselstrommessung Achtung: Messen Sie keine höheren Ströme als 600 mA (µA ) bzw. 10 A (A Wenn der zu messende Strom unbekannt ist, beginnen Sie mit dem Messbereich A Messungen im A -Bereich sollen max. 10 Sekunden lang alle 15 Minuten durchgeführt werden! Messen Sie niemals parallel! •... -
Seite 10: Ncv-Modus (Berührungsloser Spannungsdetektor)
NCV-Modus (Berührungsloser Spannungsdetektor) • In diesem Modus können Sie ein elektromagnetisches Feld erfassen (nur bei Wechselspannung), z.B. an einer Netzleitung. • Ziehen Sie alle Messleitungen aus den Messbuchsen. • Drehen Sie den Drehwahlschalter f auf die Position NCV. • Richten Sie das Multimeter anschließend auf die zu messende Leitung. Dabei muss die Stirnseite des Multimeters zur Leitung zeigen. -
Seite 11: Funktionstest Der Sicherungen
Funktionstest der Sicherungen Sicherung für den µA -Bereich: Stecken Sie die schwarze Messleitung (-) in die VΩHz°C-Buchse g und • die rote Messleitung (+) in die mAµA-Buchse i ein. • Drehen Sie den Drehwahlschalter f auf die Stellung Ω • Schließen Sie die Messleitungen kurz. -
Seite 12: Technische Daten
Technische Daten Allgemein • Betriebsspannung: • Batterien: 2x Mignon (AA) • Überspannungskategorie: CAT III 600 V • Schutzklasse: • Display: 6000 Zähleinheiten (Counts) Bei Frequenz- und Kapazitätsmessung 9999 Zähleinheiten • Messgeschwindigkeit: 2...3 Messungen/Sekunde • Feinsicherungen: F1: FF 0,6 A H 600 V, 6x32 mm (øxL) (mA/µA-Bereich) F2: F 10 A H 600 V, 6x25 mm (øxL) (A-Bereich) •... - Seite 13 3. Widerstand Messbereich Auflösung Genauigkeit 600,0 Ω 0,1 Ω ± (1,0 % + 2 Digits) 6,000 kΩ 0,001 kΩ 60,00 kΩ 0,01 kΩ ± (0,8 % + 2 Digits) 600,0 kΩ 0,1 kΩ 6,000 MΩ 0,001 MΩ ± (1,2 % + 3 Digits) 60,00 MΩ...
- Seite 14 Spannungsbereich (Frequenzmessung): 0...100 kHz: 0,1...30 V~ 100 kHz...1 MHz: 0,2...30 V~ 1...5 MHz: 0,5...30 V~ 5...10 MHz: 0,9...30 V~ Frequenzbereich (Tastgradmessung): 0...100 kHz Spannungsbereich (Tastgradmessung): 0...60 V 7. Temperaturmessung Messbereich Auflösung Genauigkeit -40...0 °C / -40...32 °F ± 3 Digits / ± 5 Digits 1...100 °C / 33...212 °F 1 °C / 1 °F ±...
-
Seite 15: Problembehandlung
Problembehandlung Problem Mögliche Ursache Lösung Keine Funktion Batterien leer / schwach Batterien wechseln Batterien verpolt Auf Polarität achten Kein Messwert oder Anzeige "O.L" Messleitungen sind falsch belegt Auf die Belegung der Messlei- tungen achten Messleitungen stecken nicht richtig in Auf korrekten Sitz der Messlei- den Messbuchsen tungen achten Messspitzen nicht richtig mit dem... -
Seite 16: Technische Beratung
Technische Beratung Brauchen Sie Hilfe bei der Montage oder Installation? Kein Problem, unter der nachfolgenden Rufnummer erreichen Sie speziell geschulte Mitarbeiter, die Sie gerne bei allen technischen Fragen beraten. +49 (0) 8403 920 - 930 Montag bis Freitag von 8:00 bis 17:00 Uhr Lieferumfang •...
