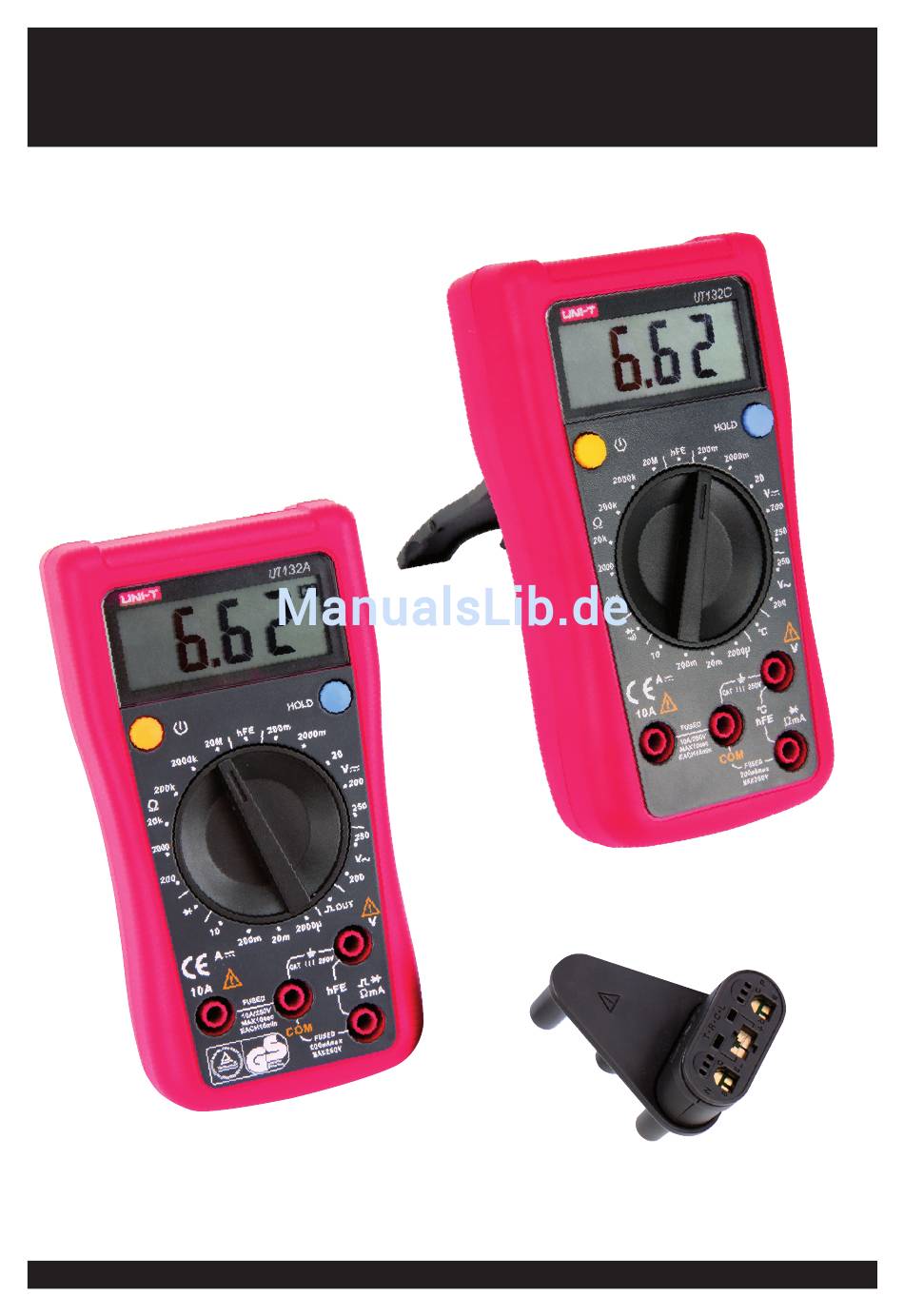

Digital-Multimeter UNI-T
Best.Nr. 830 347 / 830 348
Diese Bedienungsanleitung ist Bestandteil des Produktes. Sie enthält wichtige Hinweise zur Inbetriebnahme und Bedienung! Achten Sie
hierauf, auch wenn Sie das Produkt an Dritte weitergeben! Bewahren Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!
Pollin Electronic GmbH • Max-Pollin-Str.1 • 85104 Pförring • Tel. (08403) 920-920 • www.pollin.de
UT132A / UT132C
Stand 07.12.2010, 92671, #all, hsc

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für UNI-T UT132A

  • Seite 1 Digital-Multimeter UNI-T UT132A / UT132C Best.Nr. 830 347 / 830 348 Diese Bedienungsanleitung ist Bestandteil des Produktes. Sie enthält wichtige Hinweise zur Inbetriebnahme und Bedienung! Achten Sie hierauf, auch wenn Sie das Produkt an Dritte weitergeben! Bewahren Sie deshalb diese Bedienungsanleitung zum Nachlesen auf! Pollin Electronic GmbH •...
  • Seite 2: Sicherheitshinweise

    Sicherheitshinweise • Benutzen Sie das Multimeter nicht weiter, wenn es beschädigt ist. • Versichern Sie sich, dass die Messspitzen in einwandfreiem Zustand sind. Führen Sie auf keinen Fall Mes- sungen durch, wenn die schützende Isolierung beschädigt ist. • Um einen elektrischen Schlag zu vermeiden, achten Sie darauf, dass Sie die zu messenden Anschlüsse / Messpunkte während der Messung nicht, auch nicht indirekt, berühren.
  • Seite 3: Gerätebeschreibeung

    CAT II: Messungen an Stromkreisen, die elektrisch über Stecker direkt mit dem Niederspannungsnetz verbunden sind, z.B. in Haushalt, Büro und Labor. CAT III: in der Gebäudeinstallation, z.B. Stationäre Verbraucher, Verteileranschluss, Verkabelung, Steckdosen CAT IV: an der Quelle der Niederspannungsinstallation, z.B. Zähler, Hauptanschluss, primäre Überstromschutzgeräte. Diese Kategorien sind zudem noch jeweils in den Spannungshöhen unterteilt.
  • Seite 4: Gleich-/ Wechselspannung Messen

    Tauschen Sie die Batterie aus, sobald die Batterieanzeige “ ” erscheint. Bei niedrigem Batteriestand kann das Messgerät falsche Messwerte erzeugen, welche zu einem elektrischen Schlag und zu Personenverletzungen führen können. Achten Sie bei Widerstandsmessungen und bei Diodenprüfungen darauf, dass am zu messenden Bauelement keine Span- nungen anliegen und dass mit dem zu messenden Schaltungsteil verbundene Kondensatoren entladen sind, damit keine falschen Messergebnisse auftreten und das Multimeter nicht beschädigt wird.
  • Seite 5: Technische Daten

    • Verbinden Sie die Messleitungen mit den Messobjekt. Ein Messwert unter ca. < 10 Ohm wird als Durchgang erkannt und es erfolgt ein Signalton. Rechtecksignal 50Hz (nur bei Model UT132A) • Stellen Sie den Drehschalter auf den -Bereich. • Über die Buchsen COM und ΩmA wird ein 50Hz Rechtecksignal ausgegeben.
  • Seite 6 Wechselspannung (AC) Bereich Auflösung Genauigkeit 200 V 0,1 V ± (1,2 % + 3 Digit ) 250 V Eingangsimpedanz: 4,5 MΩ, max. Messspannung 250 VDC, Frequenz 45 ... 400 Hz Angaben gültig für Sinusförmige Signale, Bereich nutzbar ab 5 %. Gleichstrom (DC) Bereich Auflösung...
  • Seite 7: Diodentester, Transistortester, Durchgangsprüfer

    1 ß Durchgangsprüfer 1 Ω - Durchgang: bei < 10 Ω Unterbrechung: ab > 70 Ω Überlastgeschützt bis 250 VDC /AC Rechtecksignal (nur bei UT132A) Bereich Bedeutung Ca. 50 Hz Rechtecksignalausgang als einfaches Signal; der Widerstandsaus- gang beträgt ca. 1 kΩ...
  • Seite 8: Problembehebung

    Problembehebung keine Messung möglich Haben die Messspitzen sicheren Kontakt? Wählen Sie manuell die Messfunktion. Keine Strommessung möglich Möglicherweise ist die Sicherung für den Strommessbereich defekt? Kontrollie- ren Sie die Sicherung (ggf. wechseln). Keine Messwertänderung Ist die HOLD-Funktion aktiv? Messgerät lässt sich nicht einschalten Kontrollieren Sie die Batterien (ggf.
