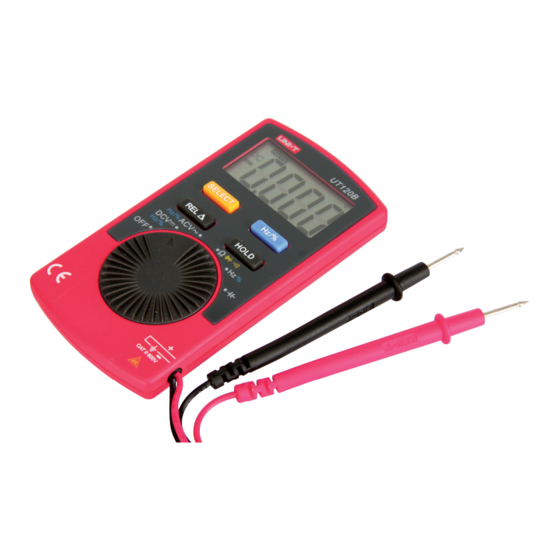

UNI-T UT120B Bedienungsanleitung

Pocket-multimeter
Vorschau ausblenden
1
2
3
4
5
6
7
8
Inhaltsverzeichnis

Werbung

Quicklinks

Pocket-Multimeter UT120B
Best.Nr. 830 501
Auf unserer Website www.pollin.de steht für Sie immer die aktuellste Version der Anleitung zum Download zur Verfügung.
Sicherheitshinweise
• Diese Bedienungsanleitung ist Bestandteil des Produktes. Sie enthält wichtige Hinweise zur Inbetriebnahme
und Bedienung! Achten Sie hierauf, auch wenn Sie das Produkt an Dritte weitergeben! Bewahren Sie des-
halb diese Bedienungsanleitung zum Nachlesen auf!
• Benutzen Sie das Multimeter nicht weiter, wenn es beschädigt ist.
• Vergewissern Sie sich von jeder Messung, dass die Messspitzen und deren Isolation in einwandfreiem Zustand sind. Füh-
ren Sie keine Messungen durch, wenn es Mängel oder Beschädigungen gibt.
• In Schulen, Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist das Betreiben durch geschultes Personal
verantwortlich zu überwachen.
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossen-
schaften für elektrische Anlagen und Betriebsmittel zu beachten.
• Das Produkt darf nicht fallen gelassen oder starkem mechanischem Druck ausgesetzt werden, da es durch die Auswir-
kungen beschädigt werden kann.
• Das Gerät muss vor Feuchtigkeit, Spritzwasser und Hitzeeinwirkung geschützt werden.
• Betreiben Sie das Gerät nicht in einer Umgebung, in welcher brennbare Gase, Dämpfe oder Staub sind.
• Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, senso-
rischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie
werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät
zu benutzen ist.
• Entfernen Sie keine Aufkleber vom Produkt. Diese können wichtige sicherheitsrelevante Hinweise enthalten.
• Das Produkt ist kein Spielzeug! Halten Sie das Gerät von Kindern fern.
Pollin Electronic GmbH • Max-Pollin-Str.1 • 85104 Pförring • Tel. +49 (0) 8403 920-920 • www.pollin.de
®
!
Stand 05.07.2013, rtu

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für UNI-T UT120B

Inhaltszusammenfassung für UNI-T UT120B

  • Seite 1 Pocket-Multimeter UT120B Best.Nr. 830 501 Auf unserer Website www.pollin.de steht für Sie immer die aktuellste Version der Anleitung zum Download zur Verfügung. ® Sicherheitshinweise • Diese Bedienungsanleitung ist Bestandteil des Produktes. Sie enthält wichtige Hinweise zur Inbetriebnahme und Bedienung! Achten Sie hierauf, auch wenn Sie das Produkt an Dritte weitergeben! Bewahren Sie des- halb diese Bedienungsanleitung zum Nachlesen auf! •...

  • Seite 2: Bestimmungsgemäße Verwendung

    Bestimmungsgemäße Verwendung Das Multimeter eignet sich für folgende Arbeiten: • Messen von Gleichspannung bis max. 600 V- • Messen von Wechselspannung bis max. 600 V~ • Messen des elektrischen Widerstands bis 40 MΩ • Messen von Kapazitäten bis 100 μF •...
  • Seite 3 Bedienelemente SELECT Hz/% HOLD 1 Display Zeigt die Messergebnisse und die Art der Messung an. 2 Select-Taste Um zwischen Widerstandmessung, Diodentest und Durchgangsprüfung zu wechseln. 3 REL-Taste Startet die Relativwertmessung (siehe Seite 5). 4 Drehwahlschalter Um die verschiedenen Messfunktionen anzuwählen. 5 Hold-Taste Friert den akutellen Messwert ein (siehe Seite 5).

  • Seite 4: Bedienung

    Bedienung Achtung: Kontrollieren Sie vor Beginn aller Messungen immer erst das Multimeter und alle Zusatzteile. Achten Sie auf Schäden, Verschmutzung (Staub, Dreck, Fett, usw.) und Defekte. Kontrollieren Sie, ob die Isolierung der Messleitungen beschädigt oder brüchig ist. Verwenden Sie das Multimeter nicht weiter, wenn dies der Fall ist! Nehmen Sie keine Messungen vor, wenn es irgendwelche Fehler gibt.

  • Seite 5: Relativwertmessung

    Frequenzmessung Achtung: Versuchen Sie keine Spannungen über 600 V-/~ zu messen! • Drehen Sie den Drehwahlschalter 4 auf den Hz-, DCV- oder ACV- Bereich und drücken Sie die HZ/%-Taste 6 bis das Hz-Symbol im Display 1 er- scheint. • Verbinden Sie die Messspitzen 7 parallel mit der zu messenden Wechsel- spannung.

  • Seite 6: Wartung Und Reinigung

    Wartung und Reinigung Jegliche Reparatur oder Wartung, die nicht in dieser Bedienungsanleitung behandelt wird, darf nur von Fachkräften vorgenommen werden. Einlegen/Wechseln der Batterie: • Wenn das -Symbol im Display 1 er- scheint, ist die eingelegte Batterie schwach und muss erneuert werden. •...
  • Seite 7 Wechselspannung (AC) Bereich Auflösung Genauigkeit 0,001 V 40 V 0,01 V ± (1,2 % + 3 Digit) 400 V 0,1 V 600 V ± (1,5 % + 5 Digit) Eingangswiderstand: ≥10 MΩ Maximale Eingangsspannung: 600 V- Frequenzbereich: 40...400 Hz Widerstand Bereich Auflösung Genauigkeit...

  • Seite 8: Problembehandlung

    Problembehandlung Problem Mögliche Ursache Lösung Keine Funktion Batterie leer oder falsch herum Batterie überprüfen eingelegt Messwert sehr schlecht zu lesen Batterie schwach Batterie erneuern Keine Messwertänderung Hold-Funktion aktiviert Drücken sie die Hold-Taste 5 um die Hold-Funktion zu verlassen. Batterie schwach Batterie erneuern Es werden falsche Werte angezeigt -Taste 3 ist gedrückt (im Dis-...
