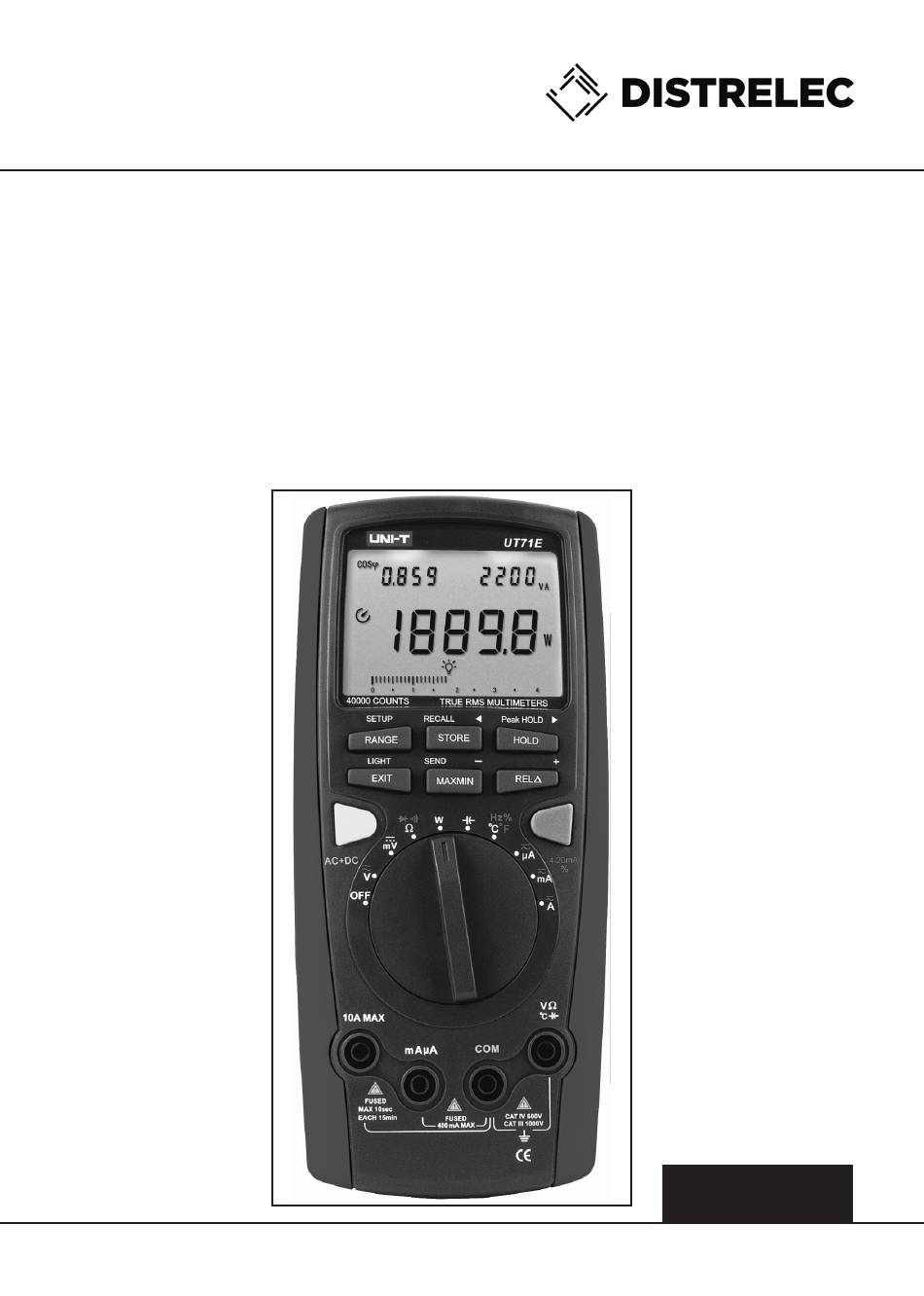

- Seite 1 Digital-Multimeter UT 71A - E – Bedienungsanleitung – DEUTSCH...
-
Seite 2: Inhaltsverzeichnis
Inhalt Beschreibung und Funktion ......................... 3 Bestimmungsgemäßer Einsatz ......................3 Sicherheits-, Service- und Betriebshinweise ................... 3 Übersicht, Inbetriebnahme, Tasten-/Sonderfunktionen .............. 5 Messungen ..............................12 5.1 Spannungsmessung ..........................12 5.2 Strommessung ............................13 5.3 Widerstand, Diodentest, Durchgangsprüfung ................14 5.4 Kapazitätsmessung ..........................15 5.5 Frequenzmessung, Tastverhältnismessung ...................16 5.6 Temperaturmessung ..........................16 5.7 Schleifenstrom-Messung ........................17 5.8 Leistungsmessung ..........................18... -
Seite 3: Beschreibung Und Funktion
1. Beschreibung und Funktion Die Multimeter-Reihe UT71 stellt eine Reihe hochwertiger Universalmessgeräte mit automati- scher Messbereichswahl und umfangreicher Funktions-Ausstattung dar. Die Funktionen und Eigenschaften: · Anzeige: UT71 A/B: 4,5 Digit (20.000), 2 Zusatzanzeigen (3,5 Digit, 2.000) UT71 C/D/E: 4.75 Digit (40.000), 2 Zusatzanzeigen (3,75 Digit, 4.000) Alle: Schnelle Bargraph-Analoganzeige 40 Segmente (10 x je s) ·... - Seite 4 und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. · Das Gerät ist kein Spielzeug, es gehört nicht in Kinderhände und darf nicht im Zugriffsbe- reich von Kindern aufgestellt, gelagert oder betrieben werden.
-
Seite 5: Übersicht, Inbetriebnahme, Tasten-/Sonderfunktionen
4. Übersicht, Inbetriebnahme, Tasten-/Sonderfunktionen 1 - Display 2 - Funktionstasten 3 - Messfunktions-Wahlschalter (Drehschalter) 4 - Messbuchsen Wechsel- und Gleichspannungsmessung Wechselspannungsmessung Gleichspannungsmessung Widerstandsmessung Diodentest Durchgangsprüfung Kapazitätsmessung Frequenz-/Tastverhältnismessung Temperaturmessung in °C Temperaturmessung in °F Leistungsmessung Gleich- und Wechselstrommessung, µA-Bereich Gleich- und Wechselstrommessung, mA-Bereich, 4-20 mA: Schleifenstrom Gleich- und Wechselstrommessung, A-Bereich Inbetriebnahme ·... -
Seite 6: Tastenfunktionen
Tastenfunktionen Taste Funktion, Beschreibung LIGHT/EXIT Kurz drücken: zurück aus einer Sonderfunktion zur Normalan- zeige Für mind. 1 Sek. drücken: Displaybeleuchtung an. Durch wiederholtes Drücken Umschaltung zwischen heller/dunkler/Aus Peak HOLD/HOLD Kurz drücken: Speicherung des letzten Messwertes im Display Taste EXIT: Rückkehr zur laufenden Messung Für mind 1 Sek. - Seite 7 MAXMIN (UT71B,C,D,E) Wiederholt kurz drücken: Max-/Min-/Durchschnittswert der Messung. Auffrischzeit: 2 s. Zurück mit EXIT Für mind. 1 Sek. drücken: PC-Verbindung aktivieren (Anzeige „SEND”), Autorange ist hier abgeschaltet, Zurück mit EXIT Nach Aufruf des SEND-Mous (siehe oben) kurz drücken: Im Setup-Modus: wiederholt drücken, um eine Option zurück- zugehen Im Recall-Modus: je Tastendruck einen Speicherplatz zurück Im Store-Modus: je Tastendruck eine Sekunde herunterzählen...
- Seite 8 Haupt- und Zusatzanzeigen (je nach Typ) Funktion Hauptanzeige Rechte Zusatzanzeige Linke Zusatzanzeige Aktuelle Gleichspannung Keine Anzeige Bereich: 2(4), 20(40), 200(400), 1000 Aktuelle Wechselspannung Zugehörige Frequenz: Bereich: 2(4), 20(40), 45 Hz bis 100 kHz 200(400), 1000 DCmV Aktuelle Gleichspannung (mV) Keine Anzeige Bereich 200(400) Ω...
- Seite 9 Display-Symbole Symbol Erklärung HOLD Data Hold-Funktion aktiv Automatische Abschaltung aktiv – negativer Messwert Wechselgrößenmessung Gleichgrößenmessung AUTO Automatische Messbereichswahl aktiv Überlauf, Messwert zu hoch für aktuellen Messbereich Diodentest aktiv Durchgangstest aktiv MAX MIN MAX-/MIN-Anzeige SEND Datenübertragung aktiv Speicherplatz Setup-Modus TrueRMS Echteffetivwertmessung AC+DC Wechselgrößenmessung mit Gleichanteil Datenspeicherung aktiv...
- Seite 10 Messbereichswahl · Mit der Taste RANGE wechseln Sie zwischen manueller und automatischer Messbereichs- wahl. · Bei gewählter automatischer Messbereichswahl erscheint AUTO im Display. · Bei gewählter manueller Messbereichswahl schalten Sie die Messbereiche durch wieder- holtes Drücken der Taste RANGE fort. ·...
- Seite 11 10, 20, 30 Min., OFF 10 Min. Ausschaltzeit nach letzter Bedie- nung, OFF = Ausschalten dekati- viert S1, OFF S1 - Tonsignal, Icon blinkt OFF - kein Tonsignal, Icon blinkt 10, 20, 30 Sek., OFF Einschaltzeit der Displaybeleuch- tung, OFF - keine Beleuchtung Bar- Nullpunkt links oder Mitte Nullpunkt...
-
Seite 12: Messungen
5. Messungen 5.1. Spannungsmessung Niemals eine Spannungsquelle anschließen, solange die Messbuchsen für die Strommessung belegt sind - Stromschlag- und Brandgefahr! Die Eingangsspannungen dürfen nicht den Wert 1000 V AC/DC überschreiten. Messen Sie niemals an unbekannten Messobjekten, deren Spannung größer als diese Werte sein könnte. Messspitzen immer hinter dem Sicherheitskragen erfassen, niemals die blan- ken Messspitzen berühren! Nach jeder Messung, Messspitzen vom Messobjekt und Messleitungen aus... -
Seite 13: Strommessung
Frequenz/Tastverhältnis messen · Um bei Wechselspannungs-Messungen die Frequenz der Spannung messen zu können, drücken Sie die blaue Taste so oft, bis die gewünschte Messart (Hz - Frequenz; % - Tastver- hältnis, Spannung) angezeigt wird. 5.2 Strommessung Niemals die Messspitzen parallel zu einem Messobjekt anlegen - Kurzschluss- gefahr! Messgerät immer in Reihe zum Messobjekt schalten. -
Seite 14: Widerstand, Diodentest, Durchgangsprüfung
5.3 Widerstand, Diodentest, Durchgangsprüfung Schalten Sie die Spannung in der Messschaltung ab und entladen Sie alle dort vorhandenen Kondensatoren. Spannungen in der Messschaltung verfälschen das Messergebnis und können das Messgerät zerstören. Nach jeder Messung Messspitzen vom Messobjekt und Messleitungen aus dem Messgerät entfernen. -
Seite 15: Kapazitätsmessung
· Erscheint ein OL in der Anzeige, ist der Wert größer als 60 Ω oder das Messobjekt unterbro- chen. Diodentest · Stecken Sie den Stecker der schwarzen Messleitung in die Buchse COM. · Stecken Sie den Stecker der roten Mess- leitung in die Buchse V/Ω... -
Seite 16: Frequenzmessung, Tastverhältnismessung
· Erscheint bei automatischer Messbereichswahl ein OL in der Anzeige, ist der Wert größer als der maximal messbare Wert (siehe Technische Daten), oder das Messobjekt ist defekt. · Bei zu messenden Kapazitäten von mehr als 400 µF kann es einige Sekunden dauern, bis ein stabiler Messwert erscheint - dies ist normal. -
Seite 17: Schleifenstrom-Messung
Nach einem Wechsel des Messgerätestandortes zwischen Umgebungen mit verschiedenen Temperaturen warten Sie 30 Minuten bis zur Messung ab, um Messwertverfälschungen zu vermeiden. Vorsicht bei sehr heißen/kalten Messobjekten. Messfühler nur am Griff hal- ten, ggf. Schutzkleidung tragen. Beachten Sie insbesondere bei der Messung von geringen Temperaturwerten, eine Umgebungstemperatur von 18 bis 28°C einzuhalten, um genaue Messwer- te zu erhalten. -
Seite 18: Leistungsmessung
5.8 Leistungsmessung Legen Sie niemals eine höhere Spannung als 250 V an den Eingang an. Schalten Sie den Messstromkreis erst ein, wenn Messobjekt und Messgerät ordnungsgemäß ver- bunden sind. · Stecken Sie den Anschluss- adapter wie im Bild gezeigt, Netzstecker in die Messbuchsen des Ge- rätes. -
Seite 19: Relativwertmessung
· Zum Verlassen des PEAK-Hold-Erfassungsmodes drücken Sie die Taste „EXIT”. Bitte beachten! Nicht die Peak-Hold-Funktion anwählen, während sich das Gerät im CAL-Mo- dus befindet! 6.3. Relativwertmessung Diese Messart ermöglicht das Abspeichern eines Referenzwertes, der bei den folgenden Mes- sungen vom aktuellen Messwert abgezogen wird. Beispiel: Referenzwert 20 V, Messwert: 22 V;... -
Seite 20: Sicherungswechsel
8. Sicherungswechsel Vor Öffnen des Gerätes alle Messleitungen entfernen! Sicherungen nur durch solche gleicher Stromstärke und Bauart ersetzen. Erst wieder mit dem Gerät arbeiten, wenn dieses vollständig verschlossen ist. · Eine defekte interne Sicherung kann die Ursache dafür sein, dass keine Messung in den Strommessbereichen möglich ist. -
Seite 21: Technische Daten
· Bei Einsatz im gewerblichen und Ausbildungs-Betrieb ist das Gerät jährlich einmal zu kali- brieren. · Nehmen SIe bei längerer Nichtbenutzung die Batterie aus dem Gerät. 10. Technische Daten Allgemeine Daten Spannungsversorgung: 9-V-Blockbatterie 6LR61 Sicherungen: mA-Bereich: F1, 0,5 A 250 V, flink 5 x 20 mm 10 A-Bereich: F2, 10 A 250 V, flink 5 x 20 mm Display: UT71A/B: Hauptanzeige: 20000 Digit,... - Seite 22 ACV: Eingangsimpedanz: 10 MΩ max. Messspannung 1000 VDC/AC Angaben gültig für sinusförmige Signale True RMS im jeweiligen Bereich von 10% bis 100%; Scheitelfaktor max. 3, außer 1000-V- Bereich, hier 1,5 Anzeige von bis zu 80 Digit bei kurzgeschlossenen Messspitzen ist normal, beeinflusst die Genauigkeit nicht Bei AC+DC-Messung (1% + 35 Digit) zu den Genauigkeitsangaben der Tabelle summieren.
-
Seite 23: Auflösung
DCA: Alle Typen: Bei Messungen über 5 A: Messzeit max. 10 Sekunden, dann 15 Minuten bis zur nächsten Messung warten UT71A/B: Bereich Auflösung Genauigkeit UT71A Genauigkeit UT71B 200 µA 0,01 µA ±(0,2%+20Digit) ±(0,15%+20Digit) 2000 µA 0,1 µA 20 mA 0,001 mA 200 mA 0,01 mA 10 A... - Seite 24 UT71C/D/E: Bereich Auflösung Bandbreite Genauigkeit 400 µA 0,01 µA 45 Hz - 1 kHz 1 kHz - 10 kHz ±(0,7%+15Digit) 4000 µA 0,1 µA ±(1%+40Digit) 40 mA 0,001 mA 400 mA 0,01 mA 10 A 0,001 A 45 Hz - 1 kHz ±(1,5%+20Digit) 1 kHz - 10 kHz ±(5%+40Digit)
- Seite 25 Kapazität: Alle Typen: Überlastgeschützt bis 1000 VDC/AC. UT71A/B: Bereich Auflösung Genauigkeit U71A Genauigkeit UT71B 20 nF 0,001 nF ±(1,5%+20Digit) ±(1,2%+20Digit) 200 nF 0,01 nF ±(1,5%+20Digit) ±(1,2%+20Digit) 2 µF 0,0001 µF 20 µF 0,001 µF ±(1,5%+40Digit) ±(1,2%+40Digit) 200 µF 0,01 µF ±(1,5%+40Digit) 2 mF 0,0001 mF...
- Seite 26 UT71C/D/E Bereich Auflösung Genauigkeit 40 Hz 0,001 Hz ±(0,01%+8Digit) 400 Hz 0,01 Hz 4 kHz 0,0001 kHz 40 kHz 0,001 kHz 400 kHz 0,01 kHz 4 MHz 0,0001 MHz 40 MHz 0,001 MHz 400 MHz 0,01 MHz nicht spezifiziert Alle Modelle: Eingangsamplitude (DC-Level = 0): 10 Hz- 40 MHz: zwischen 200 mVRMS und 30 VRMS ab 40 MHz: nicht spezifiziert...
-
Seite 27: Entsorgungshinweise
Schleifenstrom (UT71A/B/C/D/E) Abgesichert mit 0,5 A-Sicherung (F1) Bereich Auflösung Genauigkeit (4-20 mA) % 0,01% ±(1%+50Digit) Leistungsmessung (UT71E) Abgesichert mit 10 A-Sicherung (F2), Überlastgeschützt bis 1000 VDC/AC Bereich Auflösung Genauigkeit 2500 W 0,1 W ±(2%+50Digit) - Powerfaktor-Bereich: 0,00 - 1,00 - Eingangsimpedanz ca. 10 MΩ - Messspannungsbereich: 50 - 250 V AC 11. -
Seite 28: Pc-Software
12. PC-Software Die auf der mitgelieferten CD-Rom enthaltene PC-Datenübertragungs- und Auswertesoftware erfordert als Systemvoraussetzung einen PC mit dem Betriebssystem MS Windows ab 98 SE sowie einen freien USB-Port am PC. Programminstallation · Legen Sie die CD-ROM in den PC ein und starten Sie auf der CD-ROM das Programm „UT71A_B setup”... - Seite 29 1 - Anwahl der USB-Schnittstelle, Start/Stop der Verbindung und Aufzeichnung 2 - Digitalanzeige für den aktuellen Messwert 3 - Analoganzeige des Messwertes 4 - Verbindungs-/Datentransferanzeige (hell bei Datenübertragung) 5 - Verlaufsanzeige des Messwertes als Grafik 6 - Datenaufzeichnung als Tabelle 7 - Anzeige Min-/Max-Werte, Einstellung Grenzwerte zur Warnung bei Verlassen (OL + akustisch) des festgelegten Bereiches 8 - Optionsmenü...
- Seite 30 Hinweis zur Datenaufzeichnung · Über das Menü „Record” kann man die Anzahl der Files auswählen, die man aufzeichnen möchte. Bei Anwahl von „limitless” erfolgt eine unendliche Aufzeichnung, bis die Festplat- tenkapazität erschöpft ist. Hinweis zu falschen Anzeigen · Erscheinen in der Anzeige unnormale Buchstaben und Symbole, so entfernen Sie im Zei- chensatzordner des betriebssystems die Schrift „UNIT-A3”...
