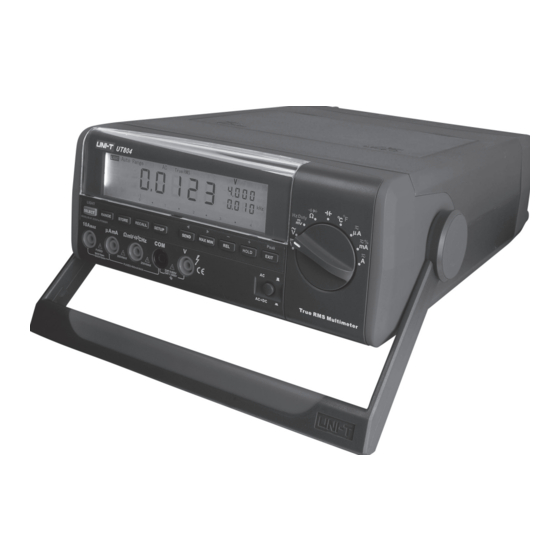

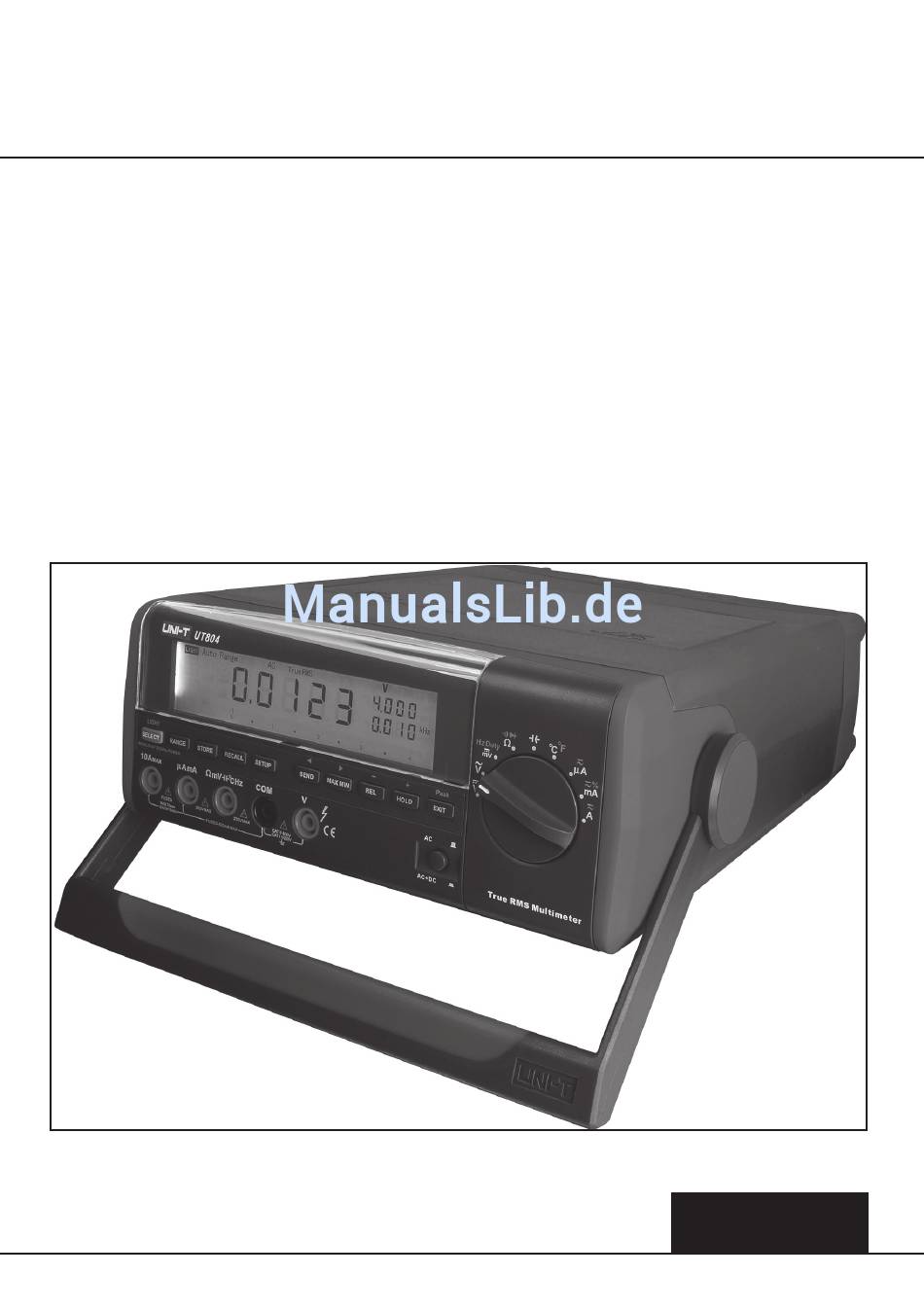

- Seite 1 Digital-Tisch-Multimeter UT 804 – Bedienungsanleitung – DEUTSCH...
-
Seite 2: Inhaltsverzeichnis
Inhalt Beschreibung und Funktion......................3 Bestimmungsgemäßer Einsatz ......................3 Sicherheits-, Service- und Betriebshinweise ................3 Bedien-, Anschluss- und Anzeigeelemente, Inbetriebnahme ..........5 Messungen ............................. 9 Spannungsmessung ..........................9 Strommessung ............................10 Widerstand, Diodentest, Durchgangsprüfung ................12 Kapazitätsmessung ..........................14 Frequenzmessung, Tastverhältnismessung ................14 Temperaturmessung .........................15 Schleifenstrom-Messung .........................16 Sonderfunktionen ..........................16 Messwerte speichern ........................16... -
Seite 3: Beschreibung Und Funktion
1. Beschreibung und Funktion Das Tischmultimeter ist ein Universalmessgerät mit umfangreicher Funktions-Ausstattung. Es ist wahlweise stationär am Stromnetz wie auch mobil mit Batterien betreibbar. Es verfügt über eine Multifunktionsanzeige mit 40.000 Digit Anzeigeumfang (4 Stellen). Die Funktionen und Eigenschaften: · AC/DC-Spannungsmessung bis 1000 V AC/DC, AC bis 100 kHz ·... - Seite 4 · Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit einge- schränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
-
Seite 5: Bedien-, Anschluss- Und Anzeigeelemente, Inbetriebnahme
4. Bedien-, Anschluss- und Anzeigeelemente, Inbetriebnahme 1 - Display 2 - Funktionstasten 3 - Drehschalter 4 - Messbuchsen Drehschalterfunktionen Stellung Funktion Funktion mit gedrückter SELECT-Taste* Gleichspannungsmessung (DC) keine Wechselspannungsmessung (AC) keine Millivoltmessung DC Frequenz-/Tastverhältnismessung Widerstandsmessung Dioden-/Durchgangsmessung Kapazitätsmessung keine Temperaturmessung °C Temperaturmessung °F AC-/DC-Strommessung µA-Bereich Umschaltung zwischen AC und DC... - Seite 6 MAXMIN Maximal-/Minimal- und aktueller Wert der Messung, zurück wiederholt kurz drücken mit EXIT Im Setup: Anwahl der einzustellenden Stelle kurz drücken nach Im Recall: Datenübertragung anschalten Anwahl der jeweiligen In STORE: Umschalten zwischen Löschen aller Daten oder Funktion Starten der STORE-Funktion ab der angezeigten Speicher- platznummer Relativwertmessung, in der Hauptanzeige erscheint Δ.
- Seite 7 Funktion Hauptanzeige Sekundärdisplay Sekundärdisplay unten oben DCmA Aktueller Gleichstrommesswert mA keine Anzeige Bereich ACmA Aktueller Wechselstrommesswert mA zugehörige Frequenz: Bereich 40-100 kHz Aktueller Gleichstrommesswert A keine Anzeige Bereich (10 A) Aktueller Wechselstrommesswert A zugehörige Frequenz: Bereich (10 A) 40-100 kHz STORE Aktueller Messwert Bei Speicherung zuzu-...
- Seite 8 Symbol Bedeutung Δ Relativwertmessung ist aktiv Anzeige für Setup eines unteren Wertes AUTO Messgerät befi ndet sich in der automatischen Messbereichswahl SEND Datenausgabe zum PC ist aktiv Displaybeleuchtung ist aktiv HOLD Data Hold ist aktiv PEAK HOLD Peak Hold ist aktiv Diodentest ist aktiv Tastverhältnis oder Schleifenstrom als Prozentangabe Messbereichsüberlauf...
-
Seite 9: Messungen
5. Messungen 5.1. Spannungsmessung Niemals eine Spannungsquelle anschließen, solange die Messbuchsen für die Strommessung belegt sind - Stromschlag- und Brandgefahr! Die Eingangsspannungen dürfen nicht den Wert 1000 V DC/AC überschreiten, im mV-Bereich darf die Spannung nicht höher als 400mV sein. Messen Sie nie- mals an unbekannten Messobjekten, deren Spannung größer als diese Werte sein könnte. -
Seite 10: Strommessung
Wechselspannung · Stecken Sie den Stecker der schwarzen Messleitung in die Buchse COM. · Stecken Sie den Stecker der roten Messleitung in die Buchse V · Wählen Sie die Funktion „V~” an. · Legen Sie die Messspitzen an das Messobjekt an. ·... - Seite 11 Messspannung messen. Dabei gehen Sie wie der Spannungsmessung beschrieben vor. Ströme im Bereich höher als 5 A dürfen nur maximal 10 s lang gemessen werden, danach ist das Messobjekt abzutrennen und das Multimeter bis zur nächsten Messung 15 Minuten abkühlen zu lassen. µA/mA-Bereich DC µA/mA-Bereich AC, SELECT drücken A-Bereich DC...
-
Seite 12: Widerstand, Diodentest, Durchgangsprüfung
5.3 Widerstand, Diodentest, Durchgangsprüfung Schalten Sie die Spannung in der Messschaltung ab und entladen Sie alle dort vorhandenen Kondensatoren. Spannungen in der Messschaltung verfälschen das Messergebnis und können das Messgerät zerstören. Nach jeder Messung Messspitzen vom Messobjekt und Messleitungen aus dem Messgerät entfernen. - Seite 13 Durchgangsprüfung · Stecken Sie den Stecker der schwarzen Messleitung in die Buchse COM. · Stecken Sie den Stecker der roten Messleitung in die Buchse Ω/mV/Hz · Wählen Sie mit dem Drehschalter „Ω” und mit der Taste SELECT die Funktion „ ”...
-
Seite 14: Kapazitätsmessung
5.4 Kapazitätsmessung Schalten Sie die Spannung in der Messschaltung ab und entladen Sie alle dort vorhandenen Kondensatoren. Spannungen in der Messschaltung verfälschen das Messergebnis und können das Messgerät zerstören. Nehmen Sie vor jeder Messung einen Spannungsmessung am untersuchten Bauelement vor und entladen Sie dieses ggf. über einen hochohmigen Wider- stand (z. -
Seite 15: Temperaturmessung
· Wählen Sie mit dem Drehschalter die Funktion „mV/Hz/Duty” und mit der Taste „SELECT” die Frequenzmessung (Hz) oder Tastverhältnismessung (%) an. · Legen Sie die Messspitzen an das Messobjekt an. Je nach gewählter Messart erscheint die Frequenz (Hz/kHz/MHz), oder das Tastverhältnis (%). ·... -
Seite 16: Schleifenstrom-Messung
5.7 Schleifenstrom-Messung Legen Sie niemals eine höhere Spannung als 250 V an den Eingang an. Schal- ten Sie den Messstromkreis erst ein, wenn Messobjekt und Messgerät ord- nungsgemäß verbunden sind. · Stecken Sie den Messadapter in die Messbuchsen „µAmA” und „COM” ·... -
Seite 17: Setup Des Gerätes Ändern
6.3. Setup des Gerätes ändern · Stellen Sie die Messart „V=” ein und drücken Sie die Taste „SETUP”. In diesem Modus führt jedes erneute Drücken der SETUP-Taste zum nächsten Menüpunkt. · Mit den Tasten „REL” und „HOLD” erfolgt die Auswahl der Optionen. Auswahl Option Werks-... -
Seite 18: Batteriewechsel
7. Batteriewechsel Vor Öffnen des Gerätes alle Messleitungen entfernen! Trennen Sie das Gerät vom Stromnetz. Erst wieder mit dem Gerät arbeiten, wenn dieses vollständig verschlossen ist. · Wechseln Sie die Batterien, sobald das Batteriesymbol (siehe S. 7) im Display erscheint. ·... -
Seite 19: Wartung, Lagerung Und Pfl Ege
· Öffnen Sie die Abdeckung oben auf dem Gerät mit einer Münze o.ä., nehmen Sie den De- ckel ab. · Entnehmen Sie die defekte Sicherung aus dem Halter und ersetzen Sie die Sicherung durch eine bau- und wertgleiche Sicherung: F1: 0,5 A 250 V, fl ink 5 x 20 mm F2: 10 A 250 V, fl... -
Seite 20: Technische Daten
10. Technische Daten Allgemeine Daten Spannungsversorgung: 200 -240 V AC, 50 Hz oder 6x LR14 (Baby) Display: 40000 Digit + 2 x 4000 Digit, Bargraph 40 Segmente Messrate: 2-3 Messungen/Sekunde, Bargraph: 10 Messungen/Sekunde Bereichswahl: Automatisch/Manuell Polaritätsanzeige: Automatisch Überlaufanzeige: Betriebstemperaturbereich: 0 bis 40°C, Betrieb nur in trockenen Innenräumen Lagertemperaturbereich: 0 bis 40°C Bei 0 bis 30°C: ≤75% rH, bei 30-40°C: ≤50% rH... - Seite 21 Anzeige von bis zu 80 Digit bei kurzgeschlossenen Messspitzen ist normal, beeinfl usst die Genauigkeit nicht Bei AC+DC-Messung (1% + 35 Digit) zu den Genauigkeitsangaben der Tabelle summieren. DCA: Bei Messungen über 5 A: Messzeit max. 10 Sekunden, dann 15 Minuten bis zur nächsten Messung warten Bereich Aufl...
- Seite 22 Kapazität: Überlastgeschützt bis 1000 VDC/AC. Bereich Aufl ösung Genauigkeit 40 nF 0,001 nF ±(1,0%+20Digit) + Kap. der Messleitung 400 nF 0,01 nF ±(1,0%+20Digit) 4 µF 0,0001 µF 40 µF 0,001 µF 400 µF 0,01 µF ±(1,2%+20Digit) 4 mF 0,0001 mF ±(5%+20Digit) 40 mF 0,001 mF...
-
Seite 23: Entsorgungshinweise
Temperatur: Überlastgeschützt bis 1000 VDC/AC Temperaursensor: K-Type. Mitgelieferter K-Type-Sensor ist bis +230°C einsetzbar. Bereich Messgröße Aufl ösung Genauigkeit -40°C bis +1000°C °C 0,1°C -40 bis 40°C: ±(3%+30Digit) >40°C bis 400°C: ±(1%+30Digit) >400°C bis 1000°C: ±(2,5%) -40°F bis 1832°F °F 0,1°F -40 bis32°F: ±(4%+50 Digit) >32˚F bis752°F: ±(1,5%+50Digit) >752°F bis 1832°F: ±(3,0%)
