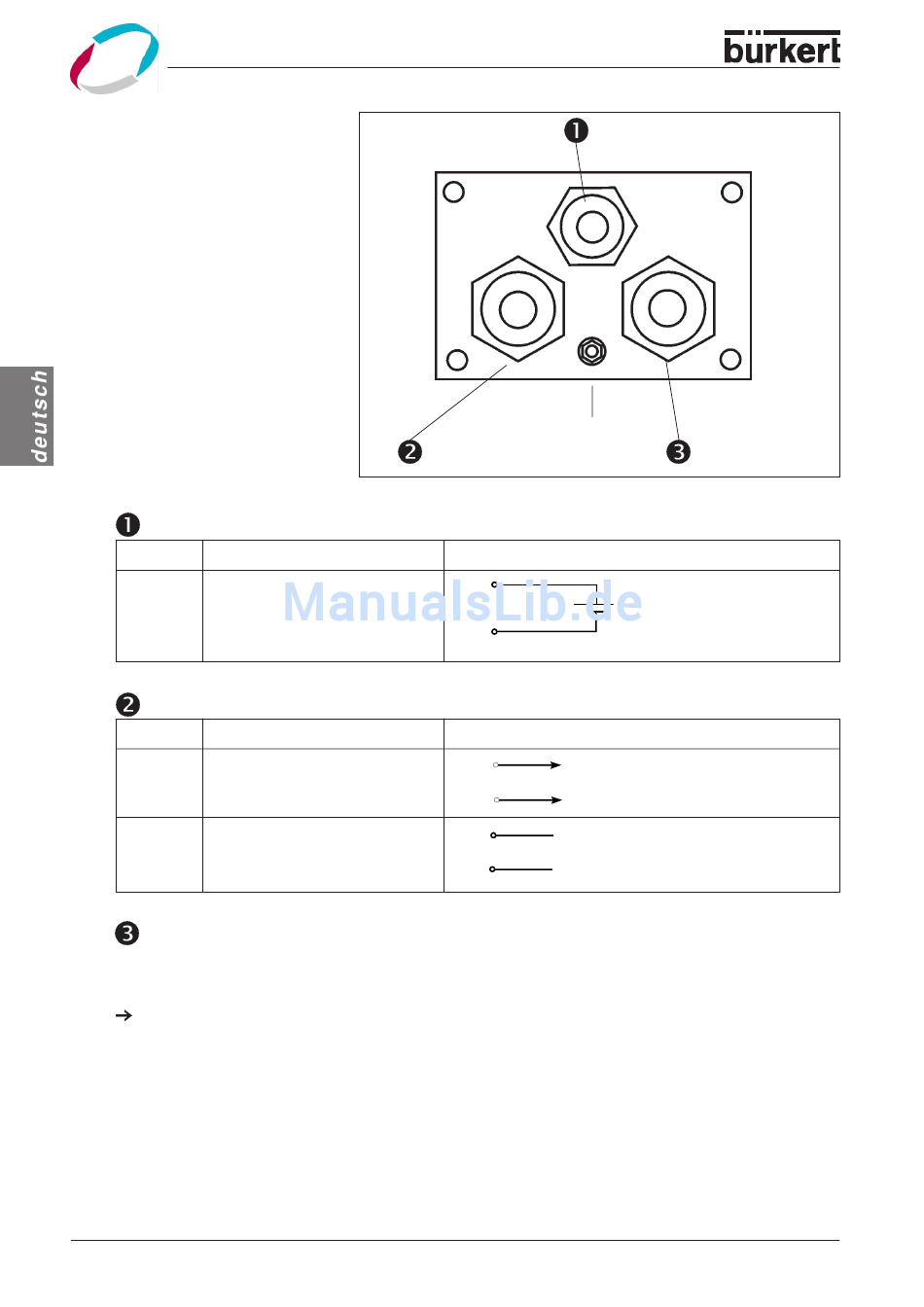

QUICKON-Anschlüsse
QUICKON-Anschluß PG9, 3-polig
Pin Belegung
1 Betriebsspannung +24 V
2 Betriebsspannung GND
3 nicht belegt
QUICKON-Anschluß PG11, 4-polig
Pin Belegung
1 Analoge Stellungsrückmeldung GND
2 Analoge Stellungsrückmeldung +
3 Sollwert GND
4 Sollwert +
QUICKON-Anschluß PG11, 4-polig
Auswahl zwischen binären Ausgängen und Prozeß-Istwert-Eingang:
Wählen Sie über die Jumper:
a) 2 binäre Ausgänge (siehe Pinbelegung bei Wahl der binären Ausgänge)
oder
b) Prozeß-Istwert-Eingang (siehe Pinbelegung bei Wahl des Prozeß-Istwert-Eingangs)
IV 8
V
ENTILS
QUICKON-Anschluß
PG11, 4polig
äußere Beschaltung
1
2
äußere Beschaltung
2
1
4
3
QUICKON-Anschluß PG9, 3polig
TE
QUICKON-Anschluß
PG11, 4polig
24 V DC ± 10 %
max. Restwelligkeit 10 %
+ (0/4..20 mA oder 0..5 / 10V)
komplett galvanisch getrennt
GND
+ (0/4..20 mA oder 0..5 / 10V)
GND
Betriebsanleitung-Nr. 803 906
