Anzugsmomente für VA-Rohrumformgehäuse (VA)
HINWEIS
Bei Einsatz in aggressiver Umgebung empfehlen wir, sämtliche freien Pneumatikanschlüsse mit Hilfe eines
Pneumatikschlauches in neutrale Atmosphäre abzuleiten.

Pneumatische Installation

Das Regelventil wird über das Top Control mit Druckluft angesteuert.
Legen Sie den Versorgungsdruck an Anschluß "1"
Der für das vollständige Öffnen bzw. Schließen des Ventils erforderliche Versorgungsdruck kann je nach Antrieb, zwischen den
Minimalwerten von 3 bar bis 6 bar liegen. Der zulässige Maximalwert für den Steuerdruck beträgt 7 bar. Die Werte für die
Druckversorgung sind unter p
Montieren Sie Abluftleitung oder Schalldämpfer an Anschluß "3".
Steuermedium:

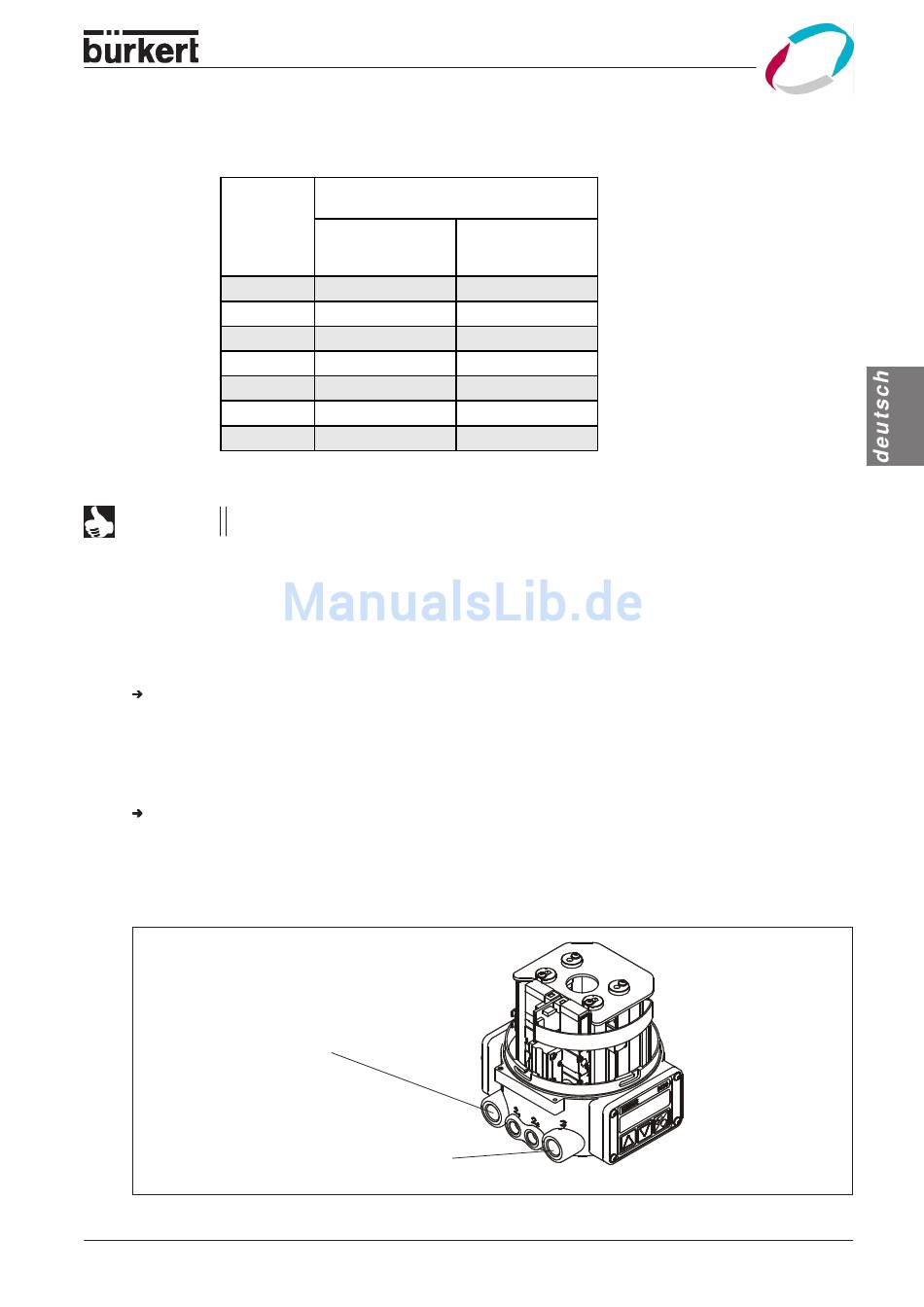

Fluidische Anschlüsse des Top Control Continuous
Versorgungsdruckanschluß
(Beschriftung: 1)
Typ 2730/2731/2731K
Anzugsmoment
(Richtwerte)
DN
Elastomer-
Membrane
[Nm]
8 2,5
15 3,5
20 4
25 5
32 8
40 11
50 18
auf dem Typschild des jeweiligen Regelventils angegeben.
Pilot
Instrumentenluft, Klasse 3 nach DIN ISO 8573-1
Abluftanschluß
(Beschriftung: 3)
I
NBETRIEBNAHME DES
PTFE-Membrane
[Nm]
3,5
4
6
8
10
15
23
V
ENTILS
IV 3
