Punksvetsborrmaskin

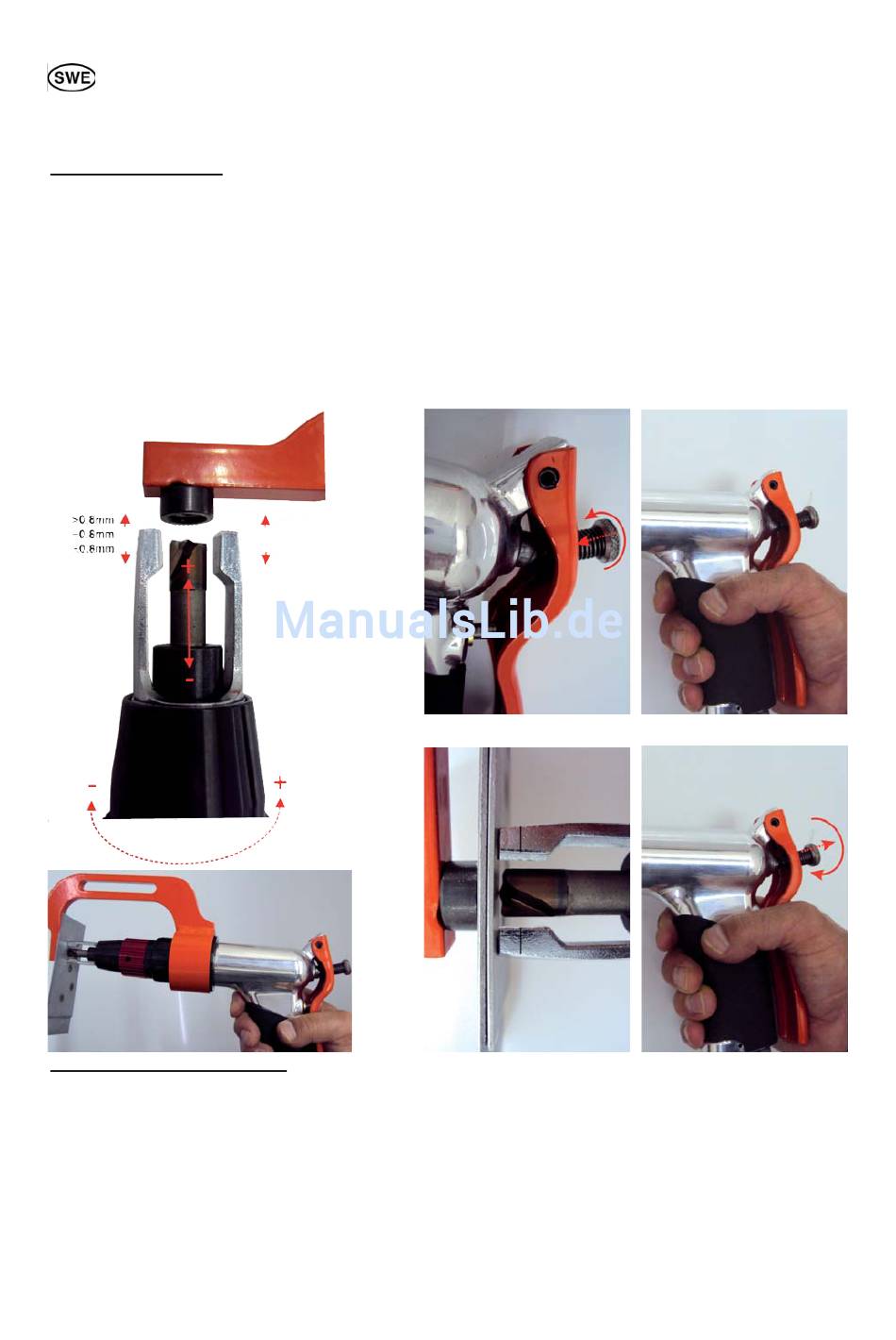

Inställning av borrdjup
Vrid den svarta inställningsringen tills den flacka delen av borren ligger på samma höjd som den lasermarkerade kali-
breringslinjen. (Bild 1).
- Denna inställning ger ett borrdjup om 0,8mm.
Om ett större borrdjup önskas vrids inställningsringen åt höger tills borrens flank ligger över kalibreringslinjen (Bild 2).
- Denna inställning ger ett borrdjup >0,8mm
Önskas ett mindre borrdjup vrids inställningsringen åt vänster tills borrens flank når under kalibreringsringen.
- Denna inställnings ger ett borrdjup <0,8mm
Steg 1: Vrid ställskruven medurs till anhållet (Bild 4)
Steg 2: Tryck lätt på bakre hävarmen (Bild 5) tills borren når ytan. (Bild 6)
Steg 3: Håll den bakre hävarmen intryckt (borren ligger an) och vrid ställskruven moturs tills (Bild 7) tills borren bör-
jar rotera. Nu är maskinen optimalt injusterad..
VIKTIGT! Om arbete ska utföras i annan plåttjocklek måste steg 1 - 3 upprepas.
Allmänna säkerhetsföreskrifter
1.
Kontrollera produkten mot transportskador direkt vid uppackning. Säkerställ att alla delar är med i
originalförpackning.
2.
Denna artikel består av ett högtryckssystem och följande säkerhetsanvisningar måste alltid följas.
3.
Läs anvisningen noggrant före användning
4.
Maskinen får ej användas av person som inte läst och förstått anvisningen
Bild . 2
Bild . 1
Bild . 3
Bild . 4
Bild . 6
Bild . 5
Bild . 7
