Taladro para puntos de soldadura
Regular la profundidad de perforación
Girar el anillo de ajuste negro hasta que los filos de corte de la broca estén a la misma altura que las líneas de
calibración marcadas con láser (fig. 1).
- Esto produce una profundidad de perforación de 0,8mm.
Si se desea una profundidad de corte mayor, girar el anillo de ajuste negro hacia la derecha hasta que los filos de
corte de la broca estén más altas que las líneas de calibración (fig. 2).
- Esto produce una profundidad de perforación de >0,8mm.
Si se desea una profundidad de corte menor, girar el anillo de ajuste negro hacia la izquierda hasta que los filos de
corte de la broca estén más bajas que las líneas de calibración (fig. 3).
- Esto produce una profundidad de perforación de <0,8mm.
Paso 1: Gire el tornillo de ajuste en el sentido de las agujas del reloj hasta el tope (fig. 4).
Paso 2: Apriete ligeramente la palanca trasera (fig. 5) hasta que la broca toque la superficie (fig. 6).
Paso 3: Mantenga la palanca trasera apretada (la broca toca la superficie) y gire a la vez el tornillo de ajuste en
sentido contrario a las agujas del reloj (fig. 7) hasta que la broca empiece a girar. Ahora el Fastdrill
está perfectamente ajustado.
¡ATENCION! Si se cambia el espesor total de la chapa hay que volver a ajustar el Fastdrill repitiendo los pasos 1 – 3.
Instrucciones generales de seguridad y de utilización
1. Al desembalar el producto, verificar que no haya sufrido daños de transporte. Asegurarse que todos los
componentes añadidos, tornillos, etc., estén apretados antes de poner la taladradora en servicio.
2. Este producto forma parte de un sistema de alta presión y las instrucciones de seguridad siguientes siempre se
deben observar, con consideración de las normas de seguridad aplicables.
3. Leer atentamente las instrucciones de uso e informarse a conciencia sobre la utilización y los campos de
aplicación del producto.
4. Este aparato neumático sólo debe ser utilizado por usuarios familiarizados con las instrucciones de seguridad.

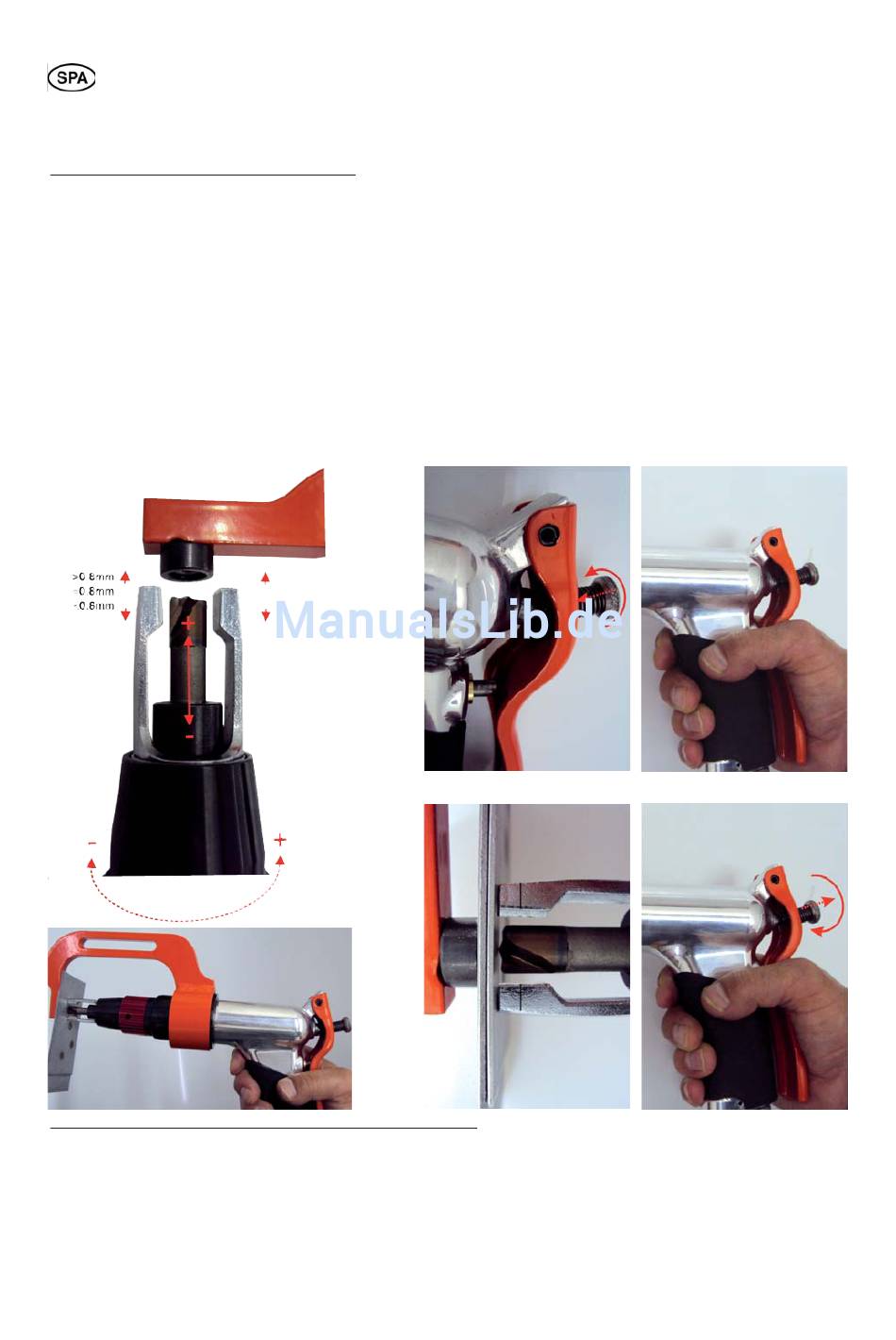

Fig. 2
