Fresatrice punti saldatura
Regolazione della profondità di foratura
Ruotare la ghiera di regolazione nera fino a che i taglienti della punta si trovano sulla stessa altezza con le linee di
calibrazione incise al laser (fig. 1).
- si ottiene così una profondità di foratura di 0,8 mm.
Se è richiesta una profondità di foratura maggiore ruotare la ghiera di regolazione nera verso destra fino a che
i taglienti della punta si trovano più avanti delle linee di calibratura (fig. 2).
- si ottiene così una profondità di foratura maggiore a 0,8 mm.
Se è richiesta una profondità di foratura inferiore ruotare la ghiera di regolazione nera verso sinistra fino a che
i taglienti della punta si trovano più indietro delle linee di calibratura (fig. 3).
- si ottiene così una profondità di foratura inferiore a 0,8 mm.
Passo 1: Girare la vite di regolazione in senso orario fino all'arresto (fig. 4).
Passo 2: Premere lentamente la leva di avvio posteriore (fig. 5) fino a che la punta tocca la superficie da forare (fig. 6).
Passo 3: Tenere premuta la leva di avvio posteriore (la punta tocca la lamiera da forare) e contemporaneamente girare
la vite di regolazione in senso antiorario (fig. 7) fino a che la punta inizia a girare. In questo modo la fresatrice Fastdrill
è tarata in modo ottimale.
ATTENZIONE! Se cambia lo spessore complessivo della lamiera le operazioni da passo 1 – 3 devono essere ripetute.
Avvertenze generali di sicurezza e d'impiego
1. Controllare il prodotto su eventuali danni da trasporto. Verificare che tutti i componenti, viti ecc. sono saldamente
serrati prima di azionare la fresatrice punti saldatura.
2. Questo prodotto è un componente di un sistema ad alta pressione e le seguenti avvertenze di sicurezza devono
essere sempre rispettate, considerando anche le norme di sicurezza in essere.
3. Leggere attentamente le istruzioni d'impiego e informarsi scrupolosamente sull'impiego ed i campi d'impiego
dell'attrezzo.
4. Solo utilizzatori che sono a conoscenza delle avvertenze di sicurezza dovrebbero utilizzare questo attrezzo
pneumatico.

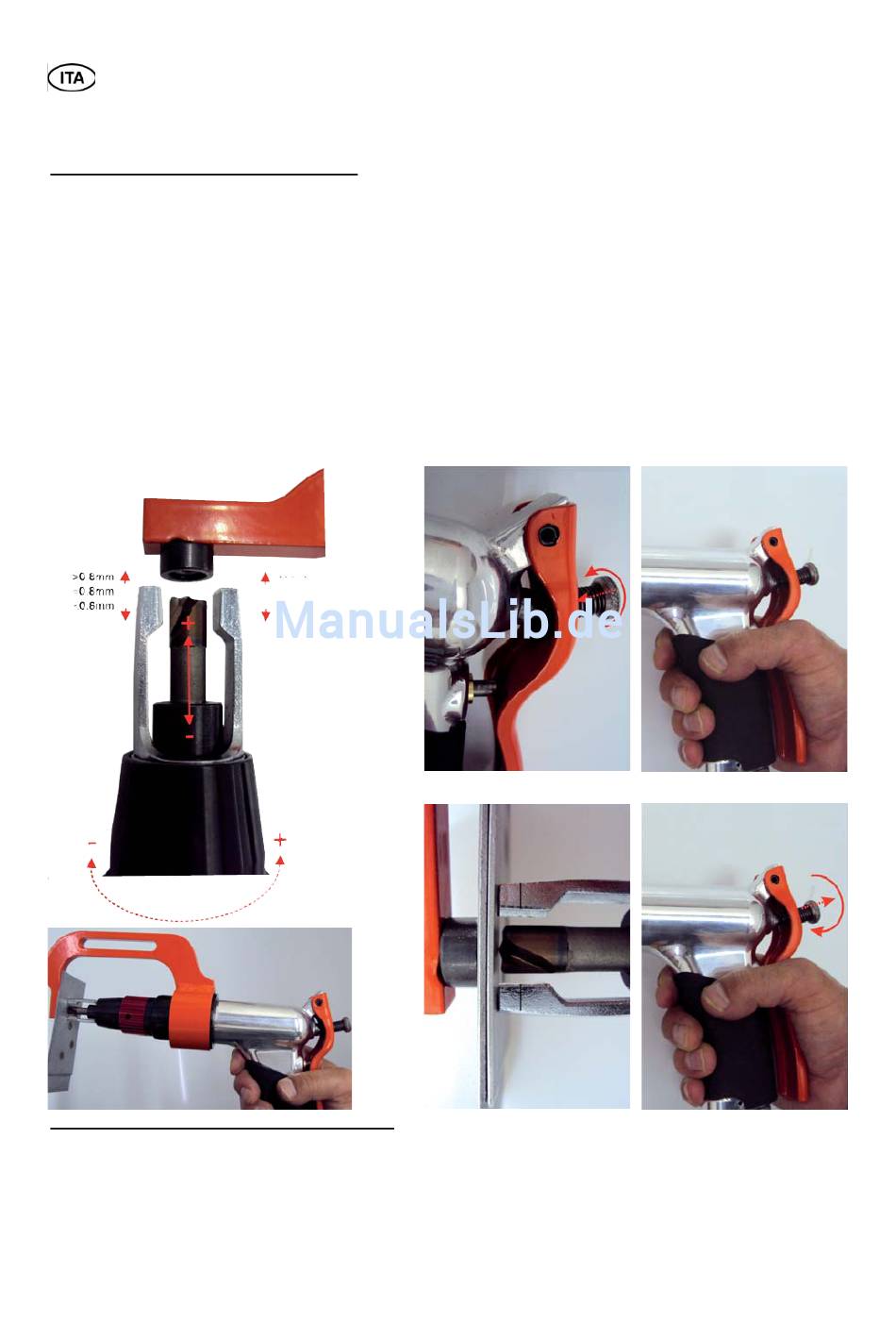

fig. 2
