3 Montage und Installation

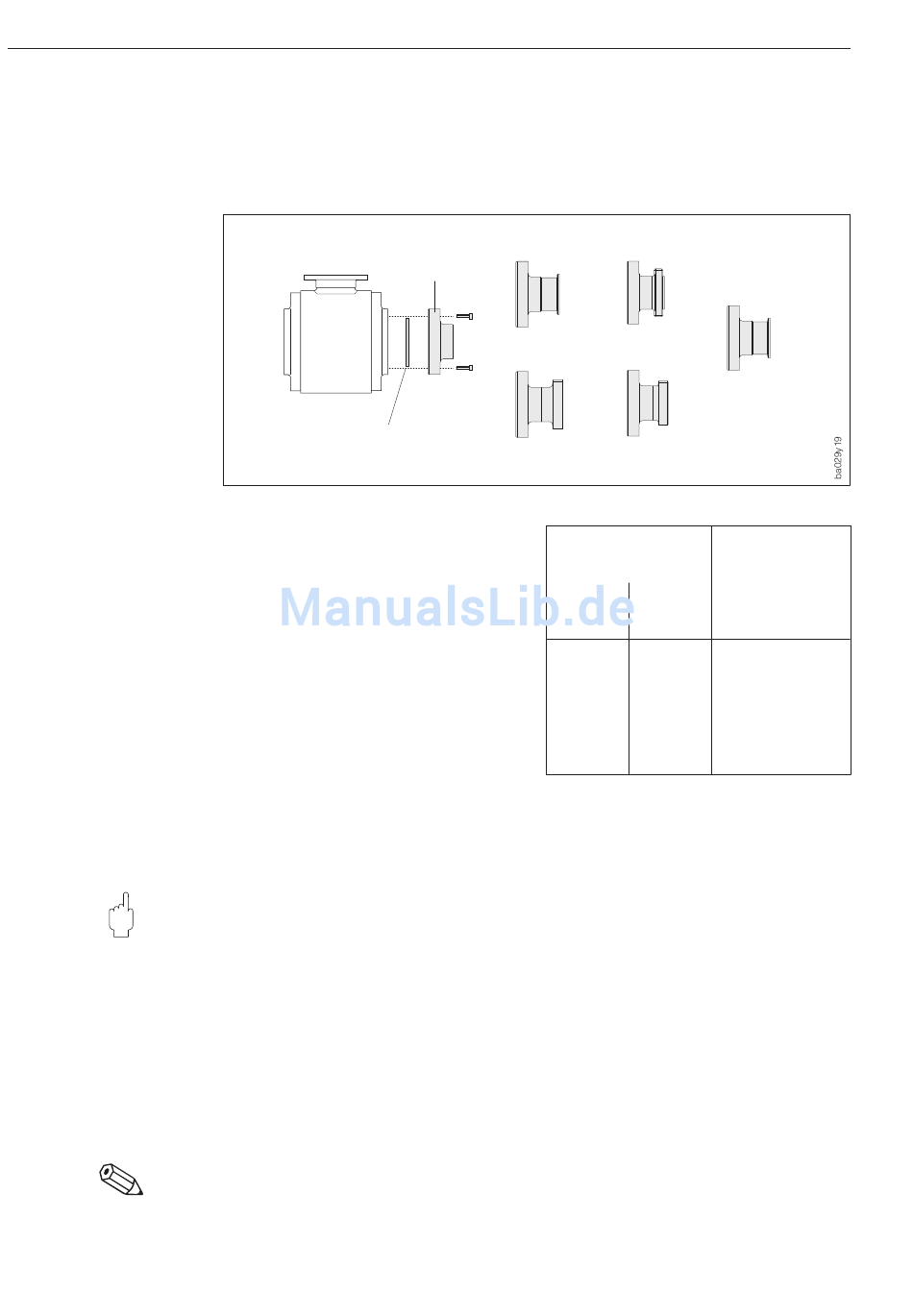

Abb. 14
Prozessanschlüsse Promag H
Achtung!
Hinweis!
16

3.7 Montage Promag H (Messaufnehmer)

Der Messaufnehmer Promag H wird mit montierten Prozessanschlüssen ab Werk
ausgeliefert. Die verschiedenen Prozessanschlüsse sind mit 4 oder 6 Schrauben am
Messaufnehmer festgeschraubt.
Promag H
Schweißstutzen
Flachdichtung
Silikon / EPDM
Dichtungen /
Schrauben-Anziehdrehmomente
Beim Montieren der Prozessanschlüsse
ist darauf zu achten, dass die Dichtung
schmutzfrei und richtig zentriert ist.
Die Schrauben werden fest angezogen.
Der Prozessanschluss bildet mit dem
Messaufnehmer eine metallische
Verbindung, so dass ein definiertes
Verpressen der Dichtung gewährleistet ist.
Die Dichtungen müssen periodisch
ausgetauscht werden!
Einbaulängen und Abmessungen → s. Seiten 94 ff.
Einschweißen des Messaufnehmers in die Rohrleitung (Schweißstutzen)
Wird der Messaufnehmer direkt in die Rohrleitung eingeschweisst, empfehlen wir
folgendes Vorgehen:
Achtung!
Zerstörungsgefahr der Elektronik! Achten Sie darauf, dass die Erdung der Schweiß-
anlage nicht über Promag 33 H (Messaufnehmer oder Messumformer) erfolgt.
1. Messaufnehmer Promag H mit einigen Schweißpunkten in der Rohrleitung
befestigen. Alternativ kann auch die von E+H zu beziehende Einschweißhilfe
verwendet werden.
2. Schrauben am Prozessanschlussflansch lösen. Danach Messaufnehmer inkl.
Flachdichtung aus der Rohrleitung entfernen.
3. Prozessanschluss in die Leitung einschweißen.
4. Messaufnehmer wieder in die Rohrleitung montieren.
Achten Sie auf die Sauberkeit und die richtige Lage der Dichtung.
Hinweis!
• Bei sachgemäßem Schweißen mit dünnwandigen Lebensmittelrohren wird die
Dichtung auch im montierten Zustand nicht durch Hitze beschädigt. Es empfiehlt
sich trotzdem, Messaufnehmer und Dichtung zu demontieren.
• Für die Demontage muss die Rohrleitung ca. 4 mm geöffnet werden.
Promag 33 PROFIBUS-DP/-PA
Tri-Clamp ISO 2853
DIN 11851 SMS
Nennweite
DIN ANSI
[inch]
[mm]
25 1"
1
40 1 / "
2
50 2"
1
65 2 / "
2
80 3"
100 4"
ISO 2852
Max. Schrauben-
Anziehdrehmoment
[Nm]
10
10
25
25
88
88
