5.8 Zykluszeiten

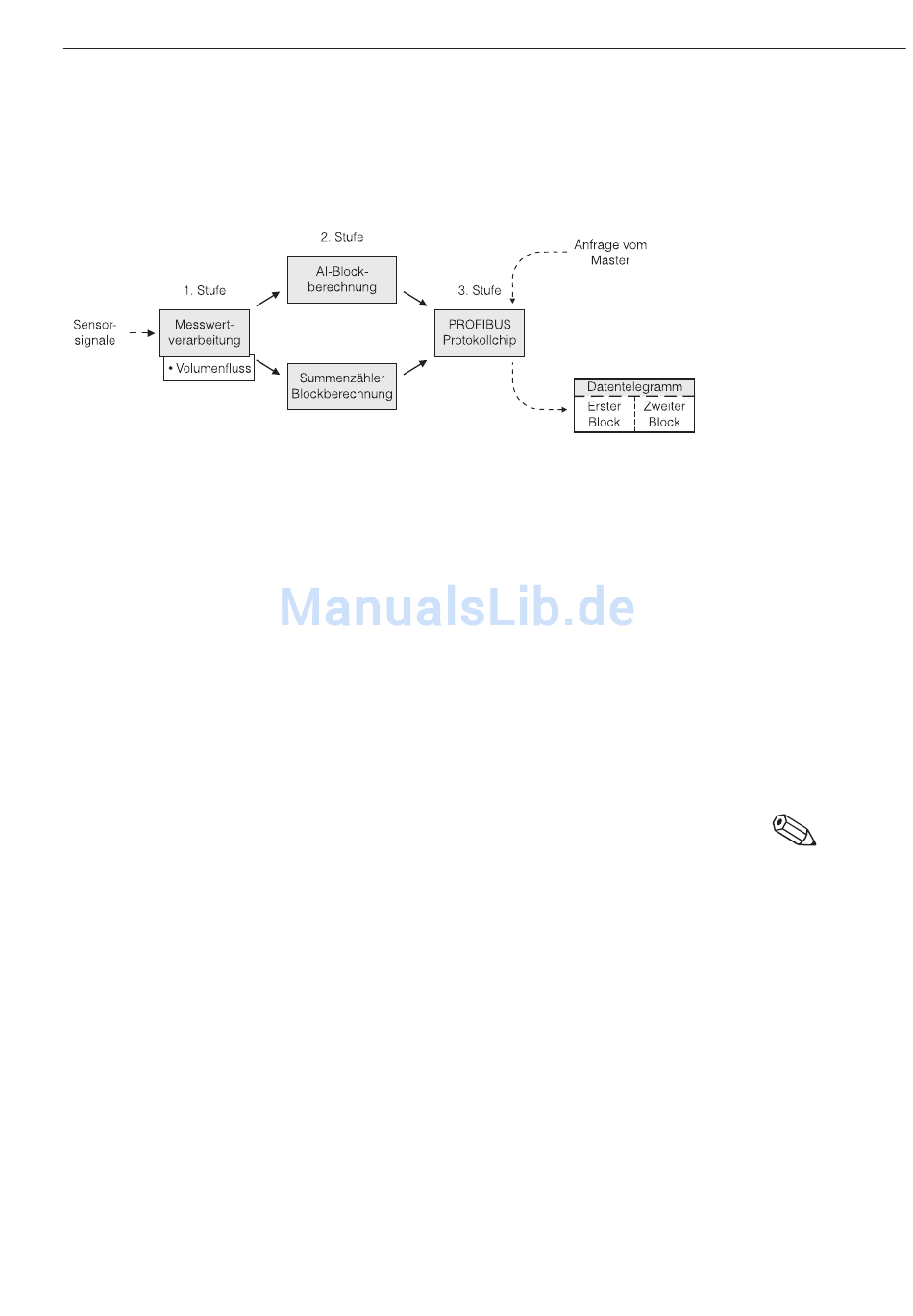

Die interne Messwertverarbeitung und Datenkommunikation des Promag 33 erfolgt in
drei Stufen:
• 1. Stufe: Messwertverarbeitung
In der Messwertverarbeitung wird aus den Sensorsignalen die primäre Messgröße
Volumenfluss berechnet.
Die Dauer der Abtastintervalle ist abhängig vom Messaufnehmertyp, der Nennweite
und der Energieversorgung (50 Hz, 60 Hz, DC). Typische Bearbeitungszeiten für
den Promag 33 finden Sie in der Tabelle auf Seite 42.
• 2. Stufe: AI-Blockberechnung
Mit der ermittelten Messgröße aus der Messwertverarbeitung (Volumenfluss)
werden hier die Ausgangswerte des AI-Blocks und des Totalisators berechnet und
in ein zyklisches Datentelegramm kopiert. Die Blockberechnung beansprucht
max. 3 ms pro Block (Totzeit nach der Messwertverarbeitung).
Hinweis!
Pro Durchlauf wird jeweils nur der AI-Block bzw. der Totalisator berechnet.
Es wird auch nur der AI-Block bzw. Totalisator berechnet, wenn er über
die Projektierungssoftware aktiviert wurde (siehe Seite 38).
D.h. durch ein Deaktivieren nicht benötigter Parameter im zyklischen
Datentelegramm, wird das Echtzeitverhalten des Messgerätes verbessert.
• 3. Stufe: PROFIBUS Protokollchip
Das zyklische Datentelegramm wird in den Protokollchip übertragen und nach
Anfrage vom Master entsprechend der Datenübertragungsgeschwindigkeit zum
Master gesendet.
