3 Montage und Installation

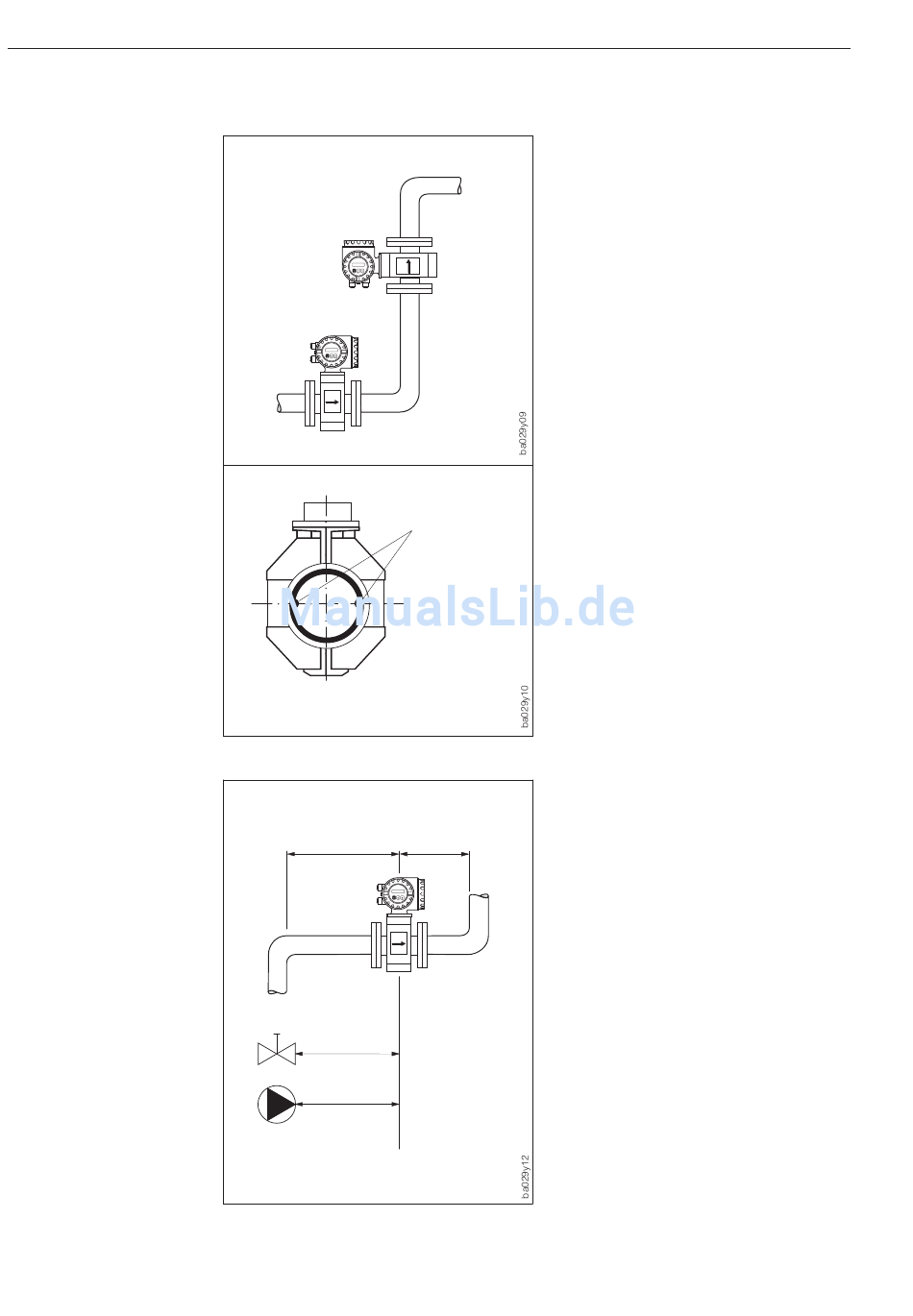

Abb. 10
Einbaulage (horizontal, vertikal)
Abb. 11
Ein- und Auslaufstrecken
12

3.3 Einbaulage

(Beispiel Promag F)
≥ 5 x DN
Vertikale Einbaulage:
Empfohlene Einbaulage mit Strömungs-
richtung nach oben. Bei stehendem
Messstoff sinken mitgeführte Feststoffe
nach unten und Fettanteile steigen aus
dem Bereich der Messelektroden.
Optimale Einbaulage in leerlaufenden
Rohrsystemen und beim Einsatz der
Messstoffüberwachung (s. Seite 70).
Horizontale Einbaulage:
Die Elektrodenachse muss waagrecht
liegen. Eine kurzzeitige Isolierung der
Elektroden infolge mitgeführter Luftbla-
sen wird dadurch vermieden.
Elektrodenachse:
Messelektroden
Die Lage der Elektrodenachse gegen-
über dem Messumformergehäuse ist für
alle Messaufnehmer (Promag A, H und
F) identisch.
Elektrodenachse
Ein- und Auslaufstrecken
Der Messaufnehmer ist nach Möglich-
≥ 2 x DN
keit vor Armaturen, wie Ventile, T-Stücke,
Krümmer usw., zu montieren.
Einlaufstrecke: ≥ 5 x DN
Auslaufstrecke: ≥ 2 x DN
Zur Einhaltung der Messgenauigkeits-
spezifikation sind die Ein- und Auslauf-
strecken unbedingt zu beachten.
Promag 33 PROFIBUS-DP/-PA
Endress+Hauser
