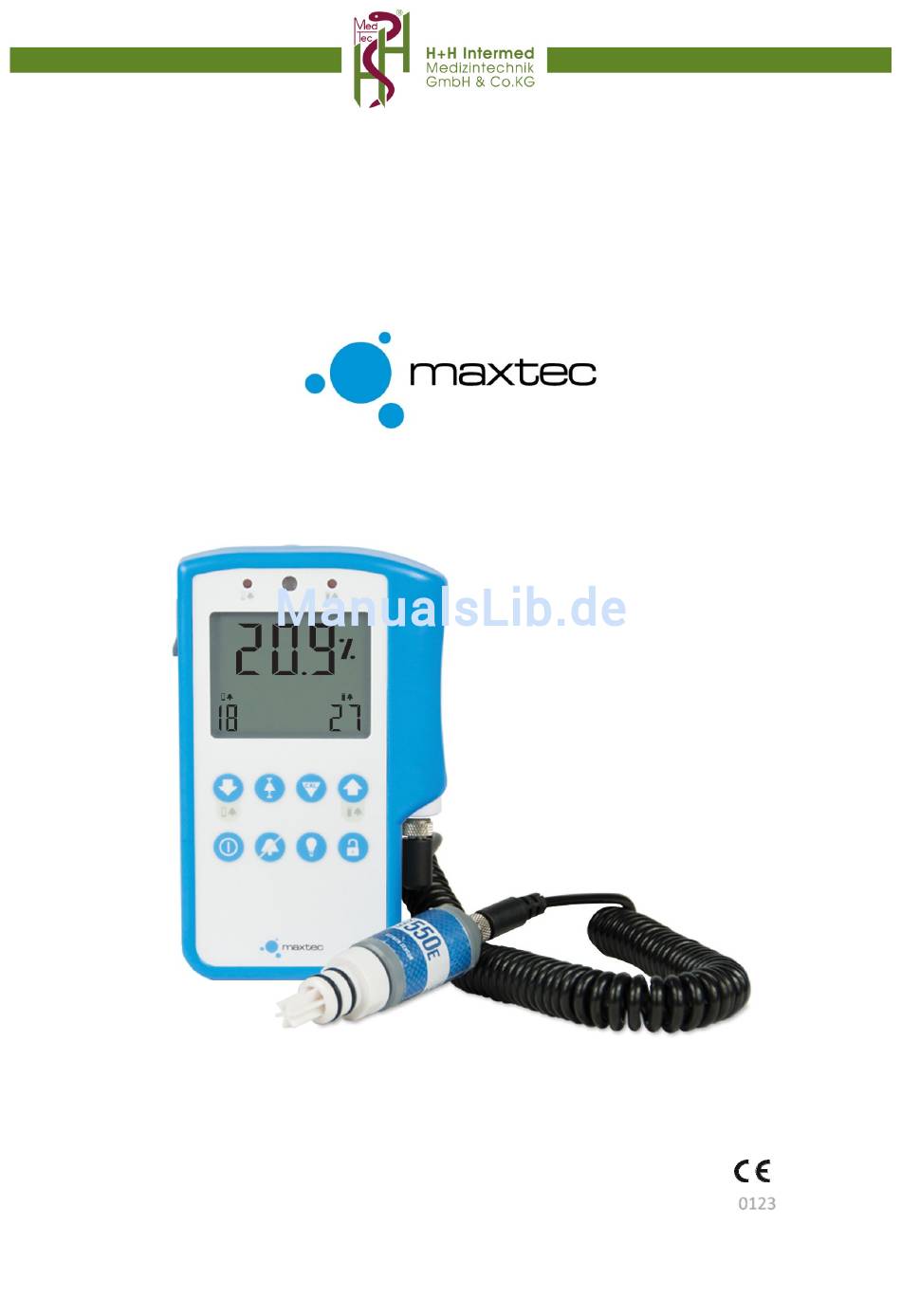

- Seite 1 Zertifiziert nach ISO 9001 und 13485 Bedienungsanleitung MaxO ME Monitor Diese Anweisungen aufbewahren! 0123 H.+ H. Intermed , Am Mühlbach 1 • D-87487 Wiggensbach Tel. +49 (0)8370/929 40 30 info@hoernla.de www.hoernla.de...
-
Seite 2: Klassifizierung
Material- und Arbeitsmängeln ist. Der diesbezügliche Garantiezeitraum erstreckt sich auf die Dauer von zwei (2) Jahren ab dem Zeitpunkt des Erhalts von Maxtec. Voraussetzung dafür ist, dass das Gerät ordnungsgemäß betrieben und gemäß den Betriebsanweisungen von Maxtex instandgehalten wurde. -
Seite 3: Warnhinweise
MaxO ME, die über den in den Wartungshinweisen beschriebenen Umfang hinausgeht bzw. durch eine andere Person als eine von Maxtec autorisierte Servicekraft, könnte dazu führen, dass das Produkt nicht ordnungsgemäß funktioniert. Dieses Gerät darf nicht modifiziert werden. » Kalibrieren Sie den MaxO ME wöchentlich, wenn das Gerät in Betrieb ist oder sich die Umgebungsbedingungen... - Seite 4 » Das Tauschen der Batterien durch unzureichend geschultes Person könnte ein Sicherheitsrisiko darstellen. » Bei Verwendung einer ungeeigneten externen Stromversorgung können elektrischer Schlag oder die Beschädigung der Ausrüstung die Folge sein. Maxtec empfiehlt, ausschließlich ein von Maxtec zugelassenes, externes Netzteil, das im Abschnitt 9.0 Ersatzteile und Zubehör aufgeführt ist, zu verwenden.
-
Seite 5: Inhaltsverzeichnis
6.1 Reinigung 6.2 Testen des Alarms 6.3 Tauschen des Sensorkabels 7.0 SPEZIFIKATIONEN 7.1 Spezifikationen Basiseinheit 7.2 Sensorspezifikationen 8.0 ANWENDUNGEN 8.1 Exposition mit Anästhesiegasen 8.2 Kalibrierungsmethoden bei unter Druck stehenden Systemen 8.3 Kalibrierungsfehler 9.0 ERSATZTEILE UND ZUBEHÖR Elektromagnetische Verträglichkeit 866.4.Maxtec www.maxtec.com... -
Seite 6: Tasten- Und Bildschirmsymbole
Sicherheitsplaketten zu finden: Zweifacher Patientenschutz Siehe Gebrauchsanleitung (Doppelisolierung) Bitte nicht wegwerfen, Entspricht EU-Richtlinie 2011/65/EU sondern die lokalen Entsorgungsvorschriften befolgen. Power Supply Meets CEC Tier 3 and Entspricht EU-Richtlinien EU Phase 2 Standards Zur Verwendung in trockenen Zertifiziert durch UL/CSA Innenräumen 866.4.Maxtec www.maxtec.com... -
Seite 7: Spezifikationen
ME Sauerstoffmonitor wurde zur laufenden Überwachung der Konzentration von Sauerstoff entwickelt, der Patienten, von Neugeborenen bis hin zu Erwachsenen, zugeführt wird. Er kann in präklinischen, klinischen und subakuten Umgebungen verwendet werden. Der MaxO ME ist kein lebensunterstützendes Gerät. 866.4.Maxtec www.maxtec.com... -
Seite 8: Identifizierung Der Komponenten
Anzeige ein T angezeigt, um auf diesen Zustand hinzuweisen. Anzeige niedriger Batteriestand – Die Anzeige für den niedrigen Batteriestand befindet sich in der Mitte des Displays und wird nur dann aktiviert, wenn die Batteriespannung unter den normalen Betriebswert fällt. 866.4.Maxtec www.maxtec.com... - Seite 9 Siehe Abschnitt 3.5 Betrieb im Schlafmodus. Anschluss für externe Stromversorgung – An diesem Anschluss wird eine externe Stromversorgung angeschlossen. Siehe Abschnitt 3.6 für weitere Informationen über den Netzanschluss. Gewindeverschluss – Ein Verbindungsstück mit Gewinde zum fixen Anschließen des Kabels an den Sensor und Monitor. 866.4.Maxtec www.maxtec.com...
-
Seite 10: Max-550E Sauerstoffsensor
Fehler bei der Kalibrierung zu vermeiden. WARNUNG:Bei Verwendung einer ungeeigneten externen Stromversorgung können elektrischer Schlag oder die Beschädigung der Ausrüstung die Folge sein. Maxtec empfiehlt, ausschließlich ein von Maxtec zugelassenes, externes Netzteil, das im Abschnitt 9.0 Ersatzteile und Zubehör aufgeführt ist, zu verwenden. 866.4.Maxtec www.maxtec.com... -
Seite 11: Kalibrierung Des Maxo Me Monitors
50 %iges Sauerstoffgemisch angezeigt wird und der Luftdruck von 1000 mBar auf 990 mBar fällt, fallen auch die angezeigten Werte: 50 % x (990/1000) = 49,5 %). Maxtec empfiehlt eine Neukalibrierung, wenn sich die Höhe des Verwendungsortes um mehr als 500 Fuß... -
Seite 12: Um Den Maxo Me Monitor Auf 100 % Sauerstoff Zu Kalibrieren
ME Monitor angezeigt werden, verstehen sich proportional zum Sauerstoff-Partialdruck. Der Partialdruck von Sauerstoff (PO ) ist gleichzusetzen mit dem Prozentsatz von Sauerstoff (% O ) mal dem absoluten Druck (AP), bei dem die Messumgebung gemessen wird (PO x AP). 866.4.Maxtec www.maxtec.com... -
Seite 13: Betriebsanweisungen
HINWEIS: Wenn zwischen dem Betätigen von Tasten 30 Sekunden verstreichen, speichert das System den zuletzt eingegebenen unteren Alarmwert und das Gerät kehrt in den Normalbetrieb zurück. Wenn dies unabsichtlich geschieht, wiederholen Sie einfach den Vorgang zum Einstellen des Alarms. 866.4.Maxtec www.maxtec.com... -
Seite 14: Festlegung Des Oberen Alarmwerts
MODUS SMART ALARM befinden. Der obere Alarmgrenzwert wird nun entsprechend dem aktuellen Sauerstoffwert +3 % (aufgerundet auf die nächste ganze Zahl) festgelegt. Der untere Alarmgrenzwert wird nun entsprechend dem aktuellen Sauerstoffwert -3% (aufgerundet auf die nächste ganze Zahl, aber niemals unter 18 %) festgelegt. 866.4.Maxtec www.maxtec.com... -
Seite 15: Allgemeiner Betrieb
0,1 % höher ist als der untere Alarmgrenzwert. Die Bedingung für einen Hochalarm ist solange gegeben, bis die tatsächliche Konzentration um 0,1 % niedriger ist als der obere Alarmgrenzwert. Zur Anzeige der Alarmpriorität kann der Monitor drei unterschiedliche Signaltöne ausgeben. 866.4.Maxtec www.maxtec.com... -
Seite 16: Betrieb Mit Hintergrundbeleuchtung
Sauerstoffwert und aktiviert den Alarm, falls eine Alarmbedingung eintritt. 3.6 Betrieb mit externer Stromversorgung Um die Lebensdauer der Batterien zu verlängern, kann ein von Maxtec zugelassenes, externes Netzteil erworben werden. Wenn das externe Netzteil an das Gerät angeschlossen ist, wird es komplett über das Netzteil mit Strom versorgt. -
Seite 17: Entfernen Und Tauschen Des Sensors
HINWEIS: Verwenden Sie ausschließlich ein von Maxtec zugelassenes, externes Netzteil, das im Abschnitt 9.0 Ersatzteile und Zubehör aufgeführt ist. HINWEIS: Das Netzteil ist kein Batterieaufladegerät. Verwenden Sie KEINE wiederaufladbaren Batterien. 4.0 ENTFERNEN UND TAUSCHEN DES SENSORS Der MaxO ME wird mit einem neuen MAX-550E Sauerstoffsensor ausgeliefert. -
Seite 18: Reinigung Und Wartung
Sie danach die Kalibrierung erneut. Wenn das Problem auch nach diesen Schritten nicht behoben ist, wenden Sie sich zwecks technischer Hilfe an Maxtec. HINWEIS: Verwenden Sie jedoch nur einen von Maxtec zugelassenen Max-550E Sensor, wie in Abschnitt 9.0 in der Ersatzteilliste aufgeführt. Der Max550E Sensor verfügt über einen Authentifizierungschip, um sicherzustellen, dass der Monitor mit einem zugelassenen Sensor betrieben wird. -
Seite 19: Testen Des Alarms
Sensortyp: ........ -
Seite 20: Sensorspezifikationen
HINWEIS: Ausgewogene Mischung 30 % O2/70 % N2O, sofern nicht anderweitig anderes angegeben ist 8.2 Kalibrierungsmethoden bei unter Druck stehenden Systemen Wie andere Sauerstoffsensoren messen auch die Sensoren der Maxtec MAX-Serie den Partialdruck von Sauerstoff in einem Gasstrom. Dieser wird auf dem MaxO ME Monitor durch „Prozent Sauerstoff“... -
Seite 21: Kalibrierungsfehler
Sensoren werden mit einem Strömungsverteiler ausgeliefert. Der Strömungsverteiler hilft, das Gas zu Analysezwecken über einen T-Adapter zum Sensor zu leiten. Der Strömungsverteiler sollte nur mit strömendem Gas verwendet werden. Bei der Verwendung eines Sensors in nicht strömenden Umgebungen sollten Sie die Verteilerspitze entfernen. 866.4.Maxtec www.maxtec.com... -
Seite 22: Ersatzteile Und Zubehör
R110P10-001 Strömungsverteiler Sensor R230P10 Von Maxtec zugelassenes externes Netzteil Reparaturen an dieser Ausrüstung müssen von einem Maxtec-Servicetechniker mit Erfahrung in der Reparatur von tragbaren, medizinischen Geräten durchgeführt werden. Geräte, die repariert werden müssen, sind an folgende Adresse zu senden: Maxtec... -
Seite 23: Elektromagnetische Verträglichkeit
ME eignet sich zur Verwendung in Klassifizierung allen Einrichtungen außer dem Privatbereich und jenenInsitutionen, die an das öffentliche Oberwellenaussendungen Klasse A Niederspannungsnetzwerk angeschlossen sind, welches (IEC 61000-3-2) Gebäude versorgt, die für private Zwecke genutzt werden. Entspricht Regelung Spannungsschwankungen/Flimmern (IEC 61000-3-3) 866.4.Maxtec www.maxtec.com... -
Seite 24: Elektromagnetische Immunität
HINWEIS 1: Bei 80 MHz und 800 MHz gilt der Trennungsabstand für den höheren Frequenzbereich. HINWEIS 2: Diese Richtlinien müssen nicht für alle Situationen zutreffen. Die Ausbreitung elektromagnetischer Wellen wird durch Absorptionen und Reflexionen von Gebäuden, Gegenständen und Menschen beeinflusst. 866.4.Maxtec www.maxtec.com... - Seite 25 Feldstärke am Standort des Gerätes den geltenden Übereinstimmungspegel überschreitet, muss das Gerät hinsichtlich seines normalen Betriebs beobachtet werden. Wenn ungewöhnliche Leistungsmerkmale beobachtet werden, kann es notwendig sein, zusätzliche Massnahmen zu ergreifen, wie z. B. die Neuorientierung oder Umsetzung des Geräts. 866.4.Maxtec www.maxtec.com...
-
Seite 26: Service- Und Wartungsarbeiten Service And Maintenance Work
Autorisierter Fac betrieb Kundendienst & Vertrieb von Quality Mix-, Bio-Med-, Bird-, Precision Medical-Sauerstoffmisc ern Zertifiziert nac DIN EN ISO Eintra in die Handwerksrolle Nr. Medizintec nik HAUPTSITZ TECHNISCHES BÜRO NORD Am Mü lbac · Wi ensbac Ludwi sluster C aussee , Parc im tel. + tel. + fax + fax + Internet: www. oernla.de ·... - Seite 27 SERVICE LEISTUNGEN / Services Service- und Wartun sarbeiten Die Firma H.+H. INTERMED Medizintec nik GmbH & Co. KG bietet I nen läc endeckend für Deutsc land, Österreic und die Sc weiz Vor-Ort-Services für Reparaturen, Wartun s- und Instand altun sarbeiten an. Vor-Ort-Service Die Vorteile sind: » Keine ö eren Kosten für den Kunden »...
- Seite 28 Ihr Ansprechpartner für Vertrieb und Service: Am Mühlbach 1 87487 Wiggensbach Telefon +49 8370 9294 030 Telefax +49 8370 9294 0360 E-Mail: info@hoernla.de...
