Inverter-Wärmepumpe MIDA.Boost

3.2 Installationszeichnung

Die Wärmepumpe wird in Verbindung mit der Filterpumpe (Umwälzpumpe) verwendet,
die Bestandteil der Schwimmbeckeninstallation des Benutzers ist. Durchfluss durch
die Wärmepumpe sollte dem empfohlenen Wert laut Typenschild entsprechen.
Für die richtige Verwendung der Wärmepumpe ist es erforderlich, einen Bypass zu
installieren, der durch eine Dreiergruppe von Kugelhähnen gebildet wird und durch
den der Durchfluss durch die Wärmepumpe eingestellt werden kann. Die Wärmepumpe
muss an den Filtrationskreislauf des Schwimmbeckens hinter dem Filter und vor der
Wasseraufbereitungsanlage (automatischer Chlordosierer, Salzelektrolyse, usw.)
angeschlossen werden.

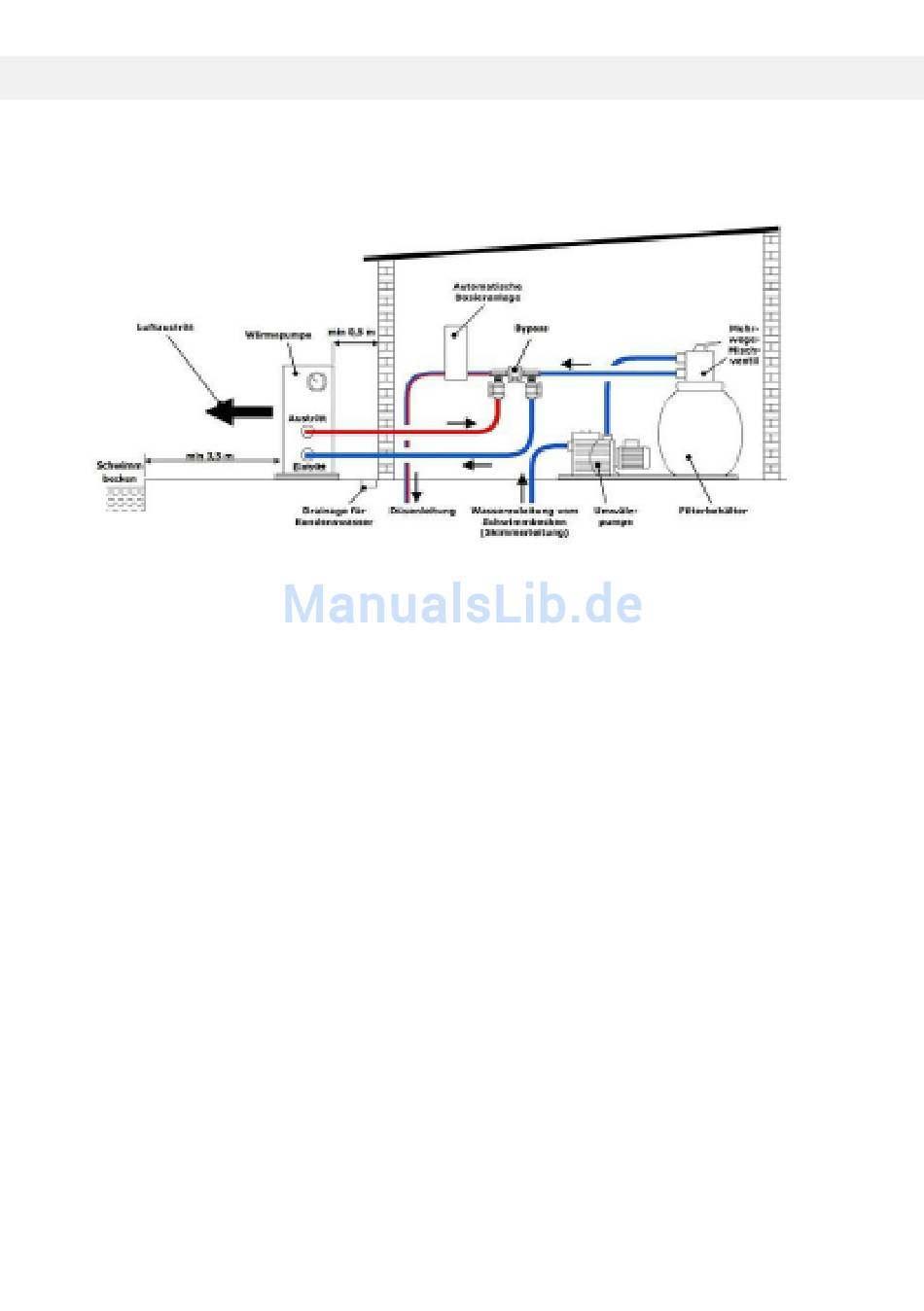

Eine typische Schaltung des Filtrationskreislaufs ist auf obiger Abbildung dargestellt.
Bemerkung: Vor dem automatischen Chlordosierer (im Falle dessen Verwendung im
Filtrationskreislauf) ist es nötig ein Rückschlagventil mit Titanfeder zu installieren.
Fehlt dieses Rückschlagventil, kann es bei einem Stillstand der Filtration zur Erhö­
hung der Chlor­Konzentration im Bereich des Wärmetauschers der Wärmepumpe
über den zulässigen Wert und somit zu dessen Beschädigung kommen.
