6.1.2 Dosierregler mit Stellmotor

5
3
2
4
1

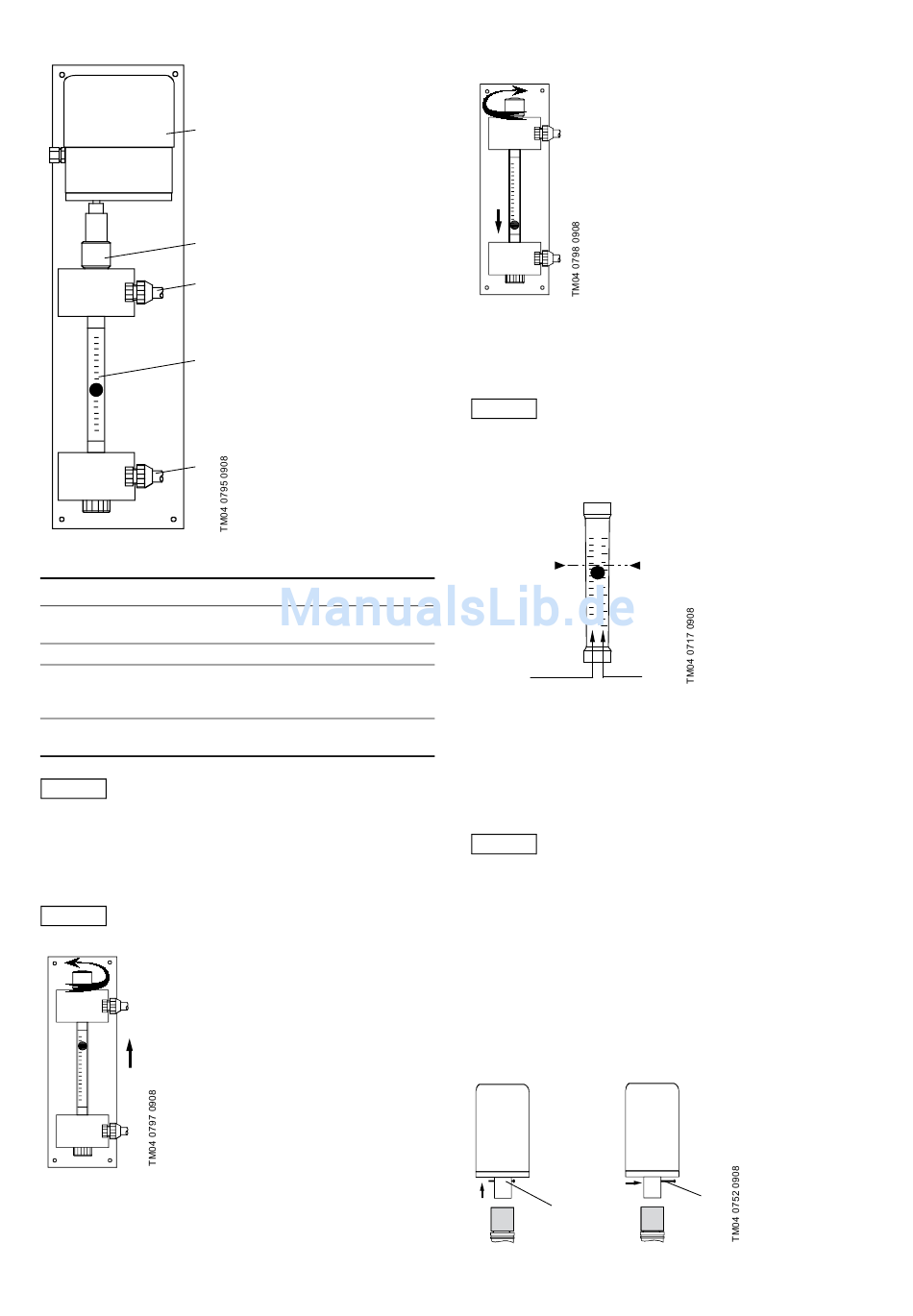

Abb. 31 Dosiergerät VGA-117 mit Stellmotor
Nr. Beschreibung
Dient zum Anschluss der vom Vakuumregler
1
kommenden Vakuumleitung.
2 Dient zum Anschluss der Vakuumleitung an den Injektor.
Einstellventil mit Stellmotor:
3, 5 Dient zur automatischen Einstellung des gewünschten
Gasflusses.
Messglas: Dient zur Anzeige des tatsächlichen
4
Gasflusses.
Das Einstellventil ist kein perfekt schließendes
Achtung
Absperrventil!

6.2 Einstellen der Dosierleistung

6.2.1 Dosierleistung erhöhen
• Den Knopf am Einstellventil langsam nach rechts drehen.
Den Einstellknopf nicht herausschrauben. Wenn
die maximale Dosierleistung erreicht ist, den
Achtung
Knopf nicht weiter drehen.
Abb. 32 Dosierleistung erhöhen
18

6.2.2 Dosierleistung verringern

• Den Knopf am Einstellventil langsam nach links drehen.
Abb. 33 Dosierleistung verringern

6.3 Ablesen der Dosierleistung

Die Skala des Messglases ist auf eine
Gastemperatur von 20°C abgestimmt. Bei stark
unterschiedlichen Temperaturen kann die
Hinweis
tatsächliche Dosierleistung vom angezeigten
Wert abweichen.
• Die Dosierleistung wird am oberen Rand der Kugel
abgelesen.
lbs/day
Abb. 34 Ablesen der Dosierleistung
6.4 Umschalten zwischen automatischer und
manueller Einstellung der Dosierleistung
Automatische Einstellung der Dosierleistung
Bei automatischer Einstellung der Dosierleistung
können keine Einstellungen am Dosiergerät
vorgenommen werden. Alle Einstellungen
Hinweis
müssen am Regler erfolgen.
Die Bedienungsanleitung des Steuergeräts
beachten!
6.4.1 Umschalten von automatischer auf manuelle
Einstellung der Dosierleistung (nur Geräte mit
Stellmotor)
• Die automatische Regelung ausschalten.
• Die Kupplung (1) nach oben schieben.
• Den Haltestift (2) durch die Kupplung schieben, bis diese sich
nicht mehr nach unten bewegen kann.
– Die Dosierleistung kann jetzt manuell eingestellt werden.
• Der Stellmotor ist vom Einstellventil getrennt.
1
Abb. 35 Trennung vom Stellmotor
g/h
2
