Netzspannung
Steuerungsvariante
Signaleingang, -ausgang
Sollwerteingang
Istwertausgang
Belastungsfähigkeit
des Signalausgangs
Potentiometer
Stellzeit
Stellwinkel
Schutzart
Zul. Umgebungstemperatur
220-240V ±10 %, 50/60Hz ±5 %,
100 % ED (Standard)
110-120 V ±10 %, 50/60Hz ±5 %,
24 V AC ±10 %, 50/60Hz ±5 %,
Analogregelung
Ein/ Ausgang
4 - 20 mA (Standardeinstellung)
0 - 20 mA (umschaltbar)
4 (0) - 20 mA (DC)
Bürde 250 Ω
Überlastschutz 25 mA
Verpolungsschutz bis -25 mA
ESD-Schutz, Eingangsfilter
Auflösung: 10 bit
4 (0) - 20 mA
Bürde max. 500 Ω
Auflösung: 10 bit
Ausgangsstrom: 4-20 mA
Mindestspannung bei
Drahtbruch 10 V
1000 Ω
90 s für 270° bei 50 Hz
75 s für 270° bei 60 Hz
max. 270°
IP 65
0 °C bis 60 °C

4. Installation

4.1 Transport und Lagerung

• Gerät vorsichtig transportieren, nicht werfen!
• Trockener, kühler Lagerort.

4.2 Auspacken

• Beim Auspacken zu beachten:
– Keine Feuchtigkeit in gasführende Teile eindringen lassen!
– Keine Fremdkörper in gasführende Teile eindringen lassen!
• Nach dem Auspacken baldmöglichst montieren.

4.3 Typische Installation

4
6
GASDETE CT
2
3

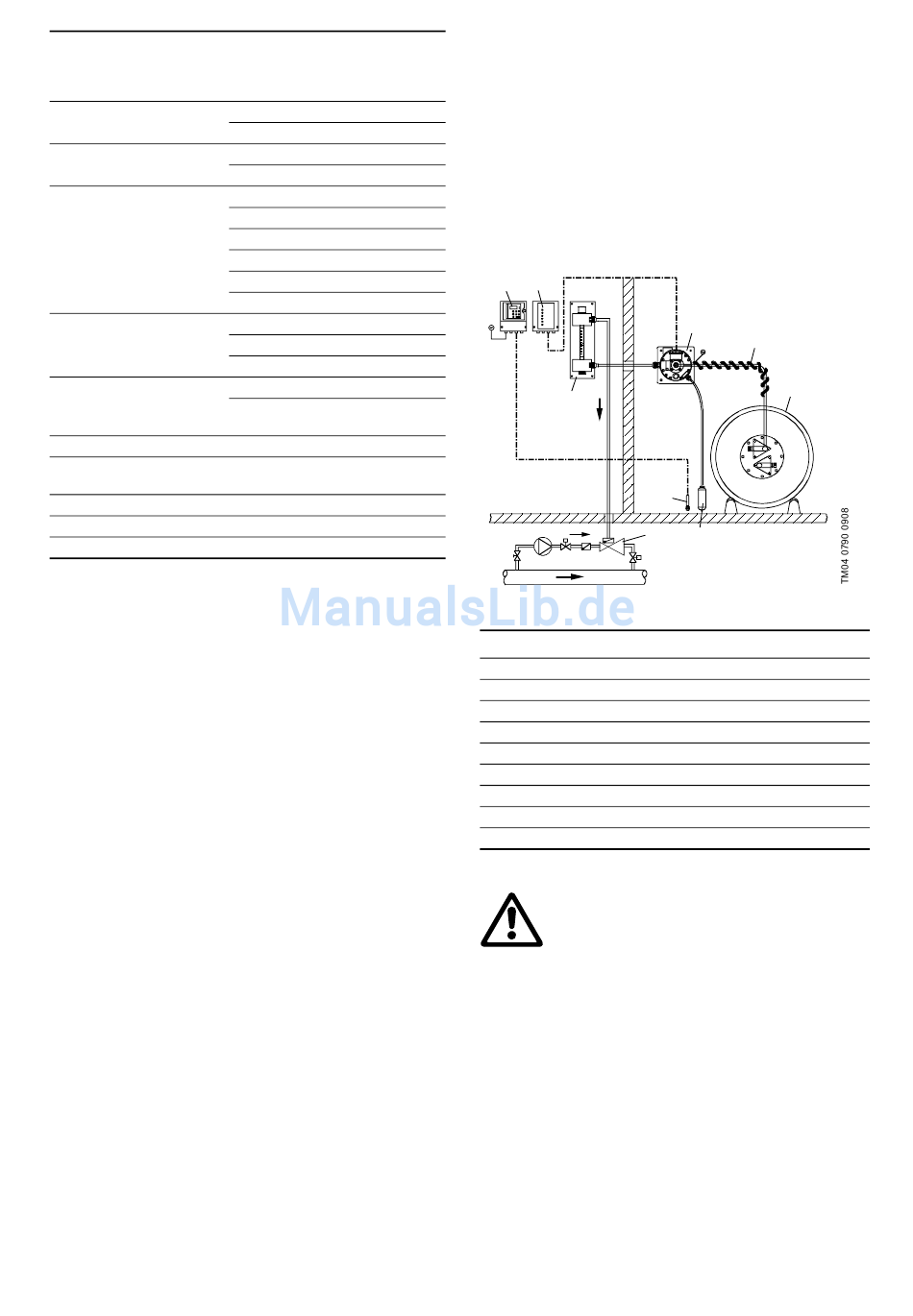

Abb. 17 Dosier- und Vakuumregler
Nr. Beschreibung
1 Vakuumregler zur Wandmontage
2 Dosierregler
3 Injektor
5 Dezentrale Anzeigevorrichtung für Leermeldung
6 Absorptionsgefäß
8 Gaswarngerät
11 Gassensor
12 Gasbehälter
13 Heizwendel

4.4 Montage

Warnung
Die Hinweise in Abschnitt 2. Umgang mit Chlor
beachten.
• Das Dosiergerät an der Wand befestigen.
1
9
8
7
5
13
